Système de tour à treillis : composants, principe de fonctionnement et applications

Les systèmes de tours à treillis sont largement utilisés lors de concerts, festivals, expositions et autres événements professionnels. Ils permettent de positionner une structure à poutres horizontales au-dessus de la zone de l'événement lorsque des points de suspension appropriés sont indisponibles ou lorsque la production nécessite une solution temporaire ancrée au sol.

Un système complet associe des piliers de structure à des bases, des entretoises, des poulies de renvoi, des sections supérieures, des palans et d'autres composants compatibles. Les poutres de la structure offrent les principaux points de fixation pour les projecteurs, les haut-parleurs, les écrans LED et autres équipements événementiels homologués. Le système de tour permet de lever et de positionner ces poutres à la hauteur de travail requise.

Cet article se concentre spécifiquement sur les composants, le fonctionnement et les applications des tours. Pour une vue d'ensemble plus complète des structures événementielles, consultez notre guide. Les systèmes de structures scéniques et leur fonctionnement.

Qu'est-ce qu'un système de tour à treillis ?

Un système de tour à treillis est une structure en treillis utilisée pour lever et positionner des poutres horizontales. Dans une configuration typique, deux tours ou plus sont placées autour de la zone de l'événement, les poutres étant reliées entre elles par des blocs de manchons mobiles.   Le terme « tour à treillis » désigne l’ensemble de la tour et non seulement la colonne verticale du treillis. Cette colonne verticale constitue le pilier du treillis, généralement composé de plusieurs sections modulaires.   Le nombre et la disposition des pylônes dépendent de la structure à créer. Deux pylônes suffisent pour une charpente en forme de poteau de but, tandis que quatre pylônes ou plus peuvent être nécessaires pour une structure rectangulaire en grille ou en toiture.   Une tour unique peut également être conçue pour une application spécifique, comme le levage et le support d'un système de haut-parleurs line array. Cette configuration diffère d'un système à plusieurs tours supportant des poutres de treillis horizontales.

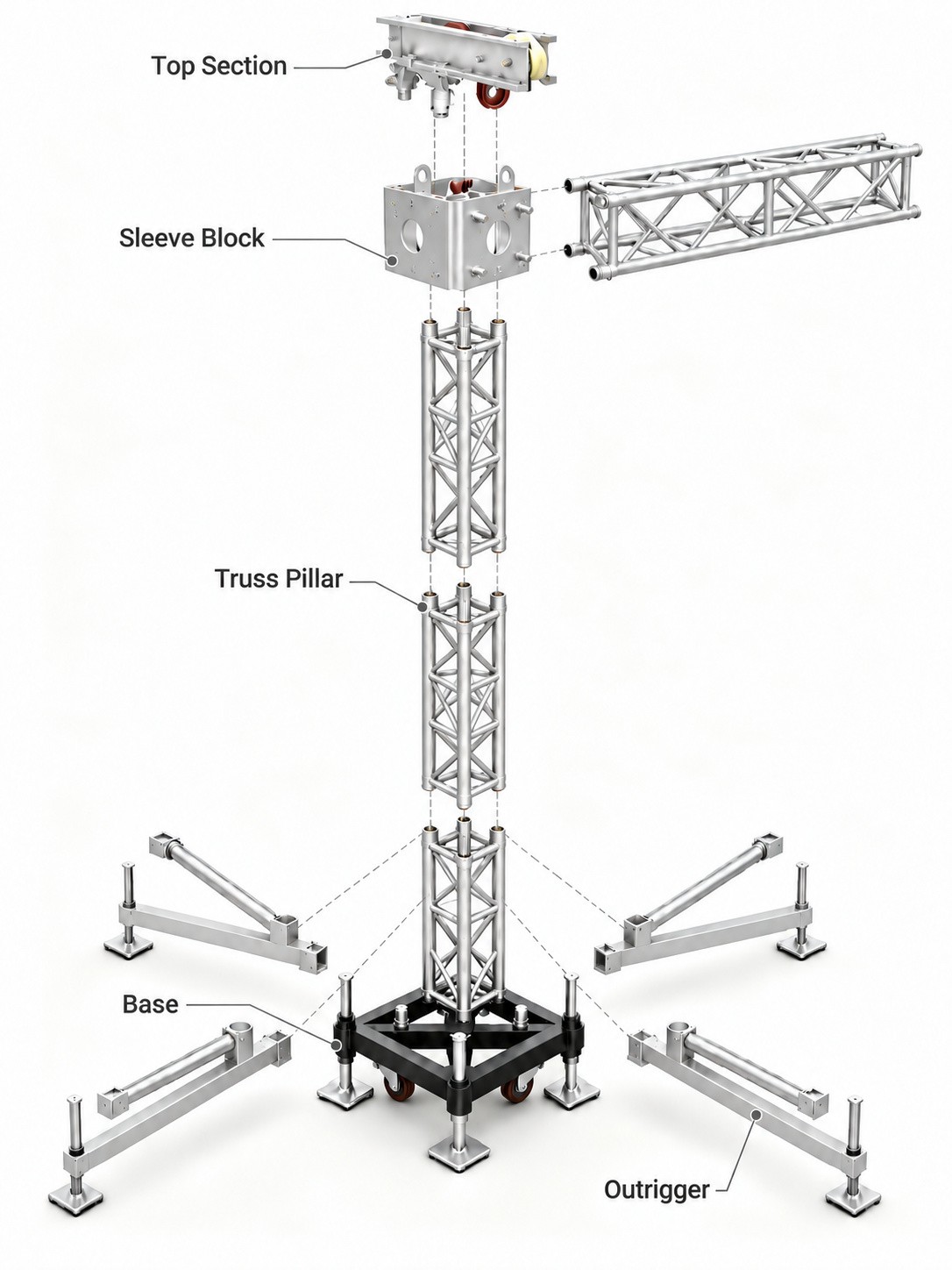

Principaux composants d'un système de tour à treillis

Les composants d'un système de tour varient selon sa hauteur, son application prévue et son système de levage. Les éléments suivants sont couramment utilisés dans les systèmes de tours événementielles professionnelles.

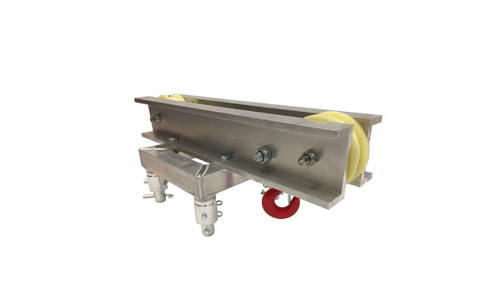

l Partie supérieure

La partie supérieure, parfois appelée poulie de tête, est installée au sommet du pilier de la structure. Elle contient des poulies rotatives qui guident la chaîne de levage au-dessus de la tour.



Les poulies modifient le sens de déplacement de la chaîne, permettant ainsi au palan de lever ou d'abaisser le manchon et la poutre de renfort qui y est rattachée. La partie supérieure doit être correctement alignée avec le palan, la chaîne de charge et le point de levage prévu.

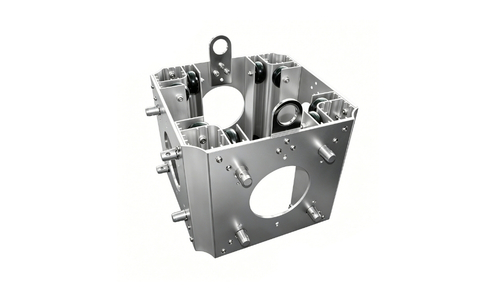

l Bloc de manchon

Le manchon s'emboîte autour du pilier de la ferme et sert de point de fixation pour les poutres horizontales. Il se déplace verticalement le long du pilier lorsque le palan lève ou abaisse la structure.



Les galets de guidage à l'intérieur du manchon permettent de maintenir l'alignement avec le pilier et de limiter les mouvements horizontaux indésirables. Ces galets servent principalement au guidage du manchon et ne doivent pas être considérés comme les principaux éléments supportant la charge verticale.

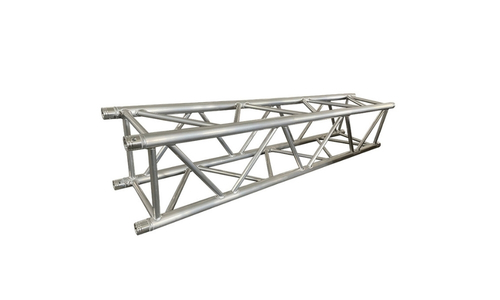

l Piliers de ferme

Les piliers de la structure sont assemblés pour former la colonne verticale de la tour. Leur construction modulaire permet de créer des tours de différentes hauteurs à partir de sections standard compatibles.



Le pilier assure le guidage vertical du manchon. Le type de section, le système de connexion et la hauteur d'assemblage doivent respecter les contraintes techniques de la conception de la tour.

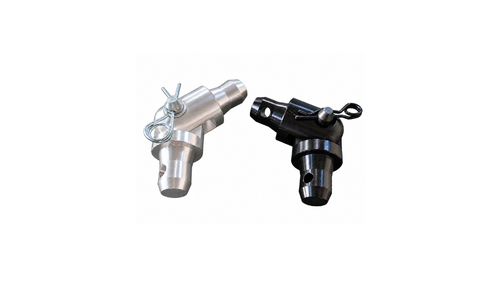

l Charnières de tour

Les charnières de la tour relient la première section de pilier aux sections supérieures. Leur conception pivotante permet de préparer l'ensemble du pilier supérieur près du sol, puis de le faire pivoter vers le haut en position verticale.



Cela permet de fixer les sections supérieures du pilier, la partie supérieure et le palan avant de lever le pilier. Une fois le pilier redressé, les fixations sont réalisées à l'aide des goupilles et des clips en R prévus à cet effet.

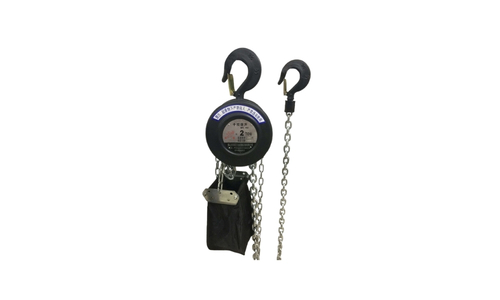

l Hisser

Le palan génère le mouvement de levage nécessaire pour monter et descendre la poutre de charpente. Une spécification telle que 1T/5m signifie que le palan a une capacité nominale d'une tonne et une longueur de chaîne de cinq mètres.



La capacité de levage à elle seule ne détermine pas la capacité admissible du système complet. Il convient également de tenir compte des limites des poutres, des poulies, des éléments supérieurs, des piliers, des liaisons et du dispositif de support.

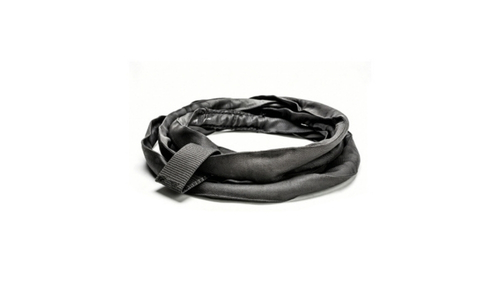

l Fronde

Une élingue est utilisée pour relier le palan à la poutre de la structure. Le type, la longueur et la charge maximale admissible de l'élingue doivent être adaptés au palan et à la configuration de levage prévue. Elle doit également être protégée des arêtes vives et de tout autre élément susceptible de l'endommager.

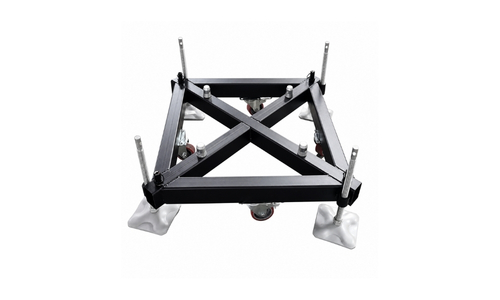

l Base

La base relie le bas du pilier de la structure à la partie inférieure du support. Elle détermine la position de la tour et sert de point de fixation pour la première section du pilier et les entretoises.



La base doit correspondre aux dimensions du pilier et au système de fixation. Elle doit également être placée sur une surface d'appui adaptée à la configuration complète de la tour.

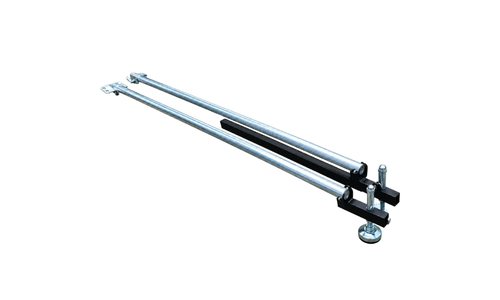

l Balanciers

Des stabilisateurs latéraux s'étendent depuis la base pour créer une surface d'appui plus large. Ils contribuent à contrôler les mouvements latéraux et à améliorer la stabilité lors du montage et de l'utilisation de la tour. Tous les stabilisateurs sont équipés de supports réglables. Selon leur conception, ils peuvent être ajustés en fonction de l'espace disponible.





Comment fonctionne un système de tour à treillis ?

Un système de tour à treillis fonctionne grâce au mouvement coordonné des palans, des sections supérieures et des poulies. Ces composants permettent aux poutres horizontales du treillis de se déplacer le long des piliers verticaux.

L'explication suivante décrit le principe de fonctionnement général plutôt qu'une procédure d'installation détaillée.



l Poutres de ferme et blocs de manchon

Les poutres de la charpente sont reliées à des manchons positionnés autour des piliers. Ces liaisons permettent à chaque manchon et à la structure de poutres à laquelle il est relié de se déplacer ensemble.



Les poutres peuvent rester près du sol pendant la préparation de la structure. Cela permet d'accéder facilement aux postes de travail pour finaliser les assemblages et installer le matériel homologué avant le levage. Une fois assemblée, la structure de poutres en treillis se déplace verticalement grâce aux manchons.



l Treuils et sections supérieures

Chaque tour utilise un palan pour générer le mouvement de levage. La chaîne de levage passe sur les poulies rotatives à l'intérieur de la partie supérieure. Une élingue adaptée assure la liaison entre le palan et le point de levage prévu. Lors de la mise en marche du palan, le mouvement de la chaîne de charge tire le mousqueton vers le haut ou contrôle son mouvement vers le bas.



l Piliers et mouvement guidé

Les piliers de la structure servent de guides verticaux aux blocs de manchon. Lorsqu'un bloc de manchon se déplace, ses roues de guidage restent en contact avec le pilier et contribuent à maintenir son alignement. Ce système de guidage réduit les mouvements latéraux indésirables et empêche le blocage du manchon contre le pilier. Il contribue également à maintenir la poutre de ferme correctement positionnée par rapport aux tours lors des opérations de levage et d'abaissement.



l Opération coordonnée

Dans une structure à plusieurs tours, les palans doivent fonctionner de manière coordonnée. Les poulies de renvoi doivent rester à des hauteurs similaires afin d'éviter une inclinaison excessive de la charpente. Un mouvement mal coordonné peut entraîner une inclinaison de la charpente, créer des forces inégales aux points de levage et endommager les palans. Les mêmes composants contrôlent le mouvement lors de l'abaissement des poutres. Les palans contrôlent la descente tandis que les poulies guident la structure de la poutre le long des piliers.

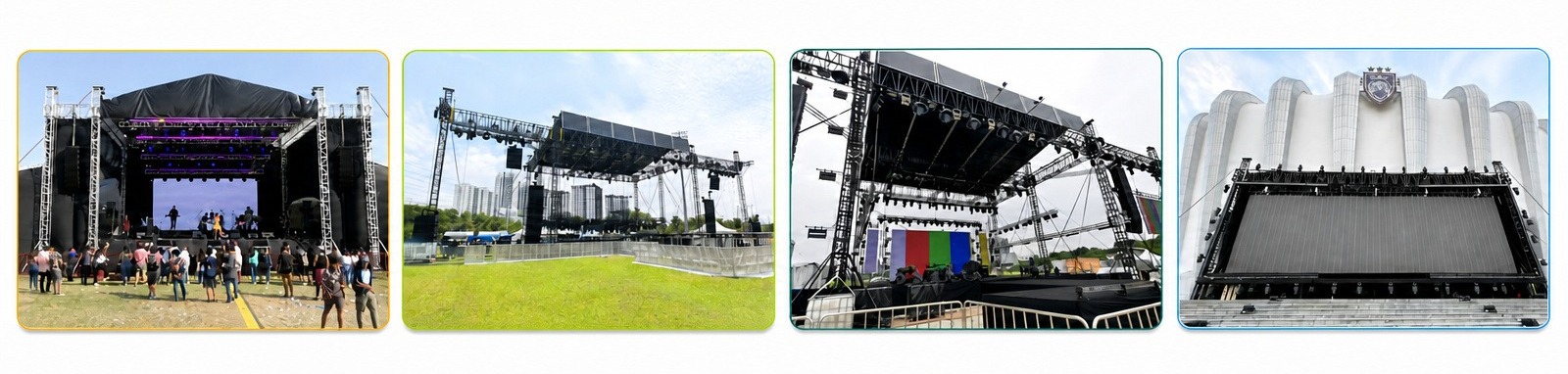

Applications courantes des systèmes de tours à treillis

La configuration des structures de structures varie selon le type d'événement, la disposition des équipements et les conditions du site. Une comparaison plus détaillée des besoins en structures pour les concerts, les salons professionnels et les événements en plein air est disponible dans notre [référence manquante]. guide des structures événementielles.

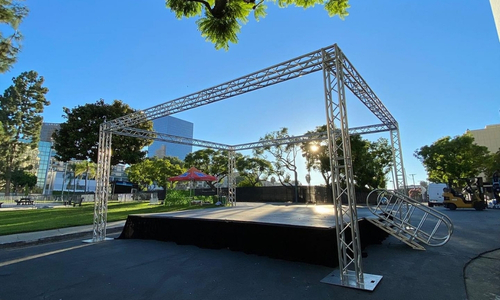

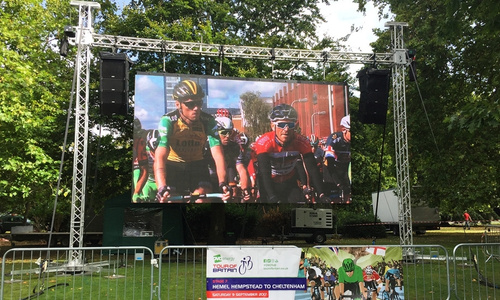

l Structures à treillis de poteaux de but

Deux tours peuvent supporter une poutre en treillis droite pour former une structure en forme de but. Ce type de structure peut servir à l'éclairage, aux banderoles, aux entrées et à la production d'événements de petite envergure. Un exemple concret est présenté dans notre guide. Systèmes de structures en forme de poteaux de but pour l'installation de murs LED.

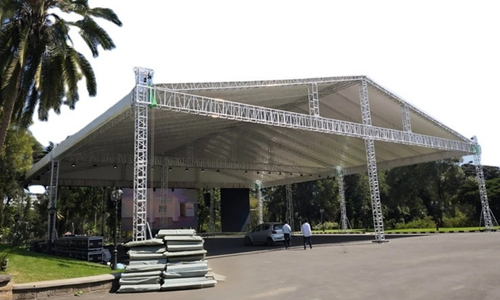

l structures de toiture temporaires

Les systèmes de tours peuvent servir de points de levage verticaux pour les charpentes temporaires. Les poutres et les éléments de support sont assemblés près du sol puis hissés le long des tours.



Les systèmes de toiture extérieure nécessitent une ingénierie spécifique à chaque projet, car le vent, la pluie, les couvertures de toiture et les équipements suspendus peuvent affecter considérablement la structure.



l Structures d'exposition et d'événements

Les structures en treillis peuvent servir à la conception de stands d'exposition, de lancements de produits et d'espaces éphémères à vocation commerciale. Ce système peut supporter les poutres aériennes utilisées pour l'éclairage, la signalétique, les écrans et les éléments décoratifs.

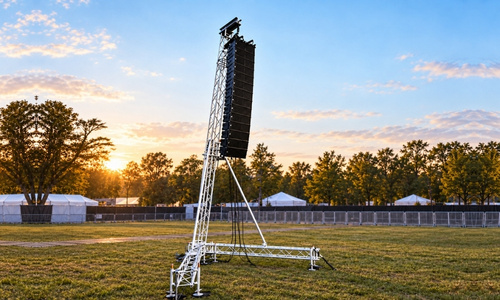

l Tours de haut-parleurs à réseau linéaire

Une seule tour peut être configurée comme support indépendant pour un système d'enceintes line array. Elle utilise un système de levage et de stabilisation dédié, conçu spécifiquement pour ce type d'enceintes.



Notre Tour de levage pour haut-parleur line array en aluminium de 6 m fournit un exemple de ce type de configuration.





Qu’est-ce qui détermine la configuration correcte de la tour ?

Le choix d'un système de tour ne se limite pas à la hauteur requise. Pour concevoir et évaluer une configuration adaptée, le fabricant ou le concepteur de structures a généralement besoin des informations suivantes concernant le projet :



Informations sur le projet	Que fournir	Pourquoi c'est important
Dimensions de la structure	Longueur totale, largeur, hauteur de travail requise et disposition des poutres	Définit l'emplacement des tours et l'agencement structurel complet
Équipements associés	Type d'équipement, poids approximatif et position prévue	La position de l'équipement influe sur la répartition du chargement, et pas seulement sur le poids total.
Application Tower	Structure en forme de poteau de but, grille rectangulaire, structure de toit ou tour de haut-parleurs en ligne	Différentes applications nécessitent différentes configurations de tours et de systèmes de levage
environnement d'installation	Utilisation intérieure ou extérieure, conditions prévues sur le site et bannières ou bâches fixées	Contribue à identifier les considérations environnementales et de stabilité.
surface au sol disponible	Empreinte au sol, type de surface, différences de niveau et contraintes du sol	Influe sur le positionnement des bases, des stabilisateurs et des éléments de stabilisation
exigences de stabilisation	Utilisation autorisée de ballast, d'ancrages ou de haubans	Détermine si la configuration de tour proposée est pratique pour le site.
exigences du projet	Restrictions liées au lieu, réglementations locales et documentation technique requise	Permet de déterminer si un examen ou une documentation supplémentaire est nécessaire.



ANSI E1.2 Ce document couvre la conception, la fabrication et l'utilisation des structures en aluminium, des tours et des composants associés. Il exige que la configuration prévue et les conditions de charge soient justifiées par une analyse technique et la documentation du fabricant.L'organisme britannique chargé de la santé et de la sécurité au travail (HSE) fournit également des conseils pour la planification et l'utilisation structures démontables temporaires.





Vérifications de base avant utilisation

Avant de mettre en service un système de tour, vérifiez que :



lLa configuration est conforme au modèle approuvé.

lLes socles sont correctement positionnés et soutenus.

lLes stabilisateurs sont installés conformément aux spécifications

lLes goupilles et les clips en R sont entièrement insérés.

lLes blocs de manchon se déplacent librement et restent alignés.

lLes palans, les chaînes et les élingues ont des capacités de charge appropriées.

lL'équipement est fixé aux emplacements approuvés.

lTous les points de levage peuvent fonctionner de manière coordonnée.



* Les composants endommagés, déformés ou incompatibles ne doivent pas être utilisés.





Conclusion

Un système de tour à treillis permet de préparer les poutres horizontales près du sol et de les positionner à la hauteur de travail requise. Son fonctionnement repose sur la compatibilité des poulies, des treuils, des éléments supérieurs, des piliers et des composants de support.

Le système approprié doit être sélectionné en fonction de la configuration complète des poutres, de l'agencement des équipements, des conditions du site et des exigences d'ingénierie. Les configurations disponibles sont consultables dans notre [référence manquante]. catégorie de systèmes de tours.

FAQ

Quelle est la différence entre une tour à treillis et un pilier à treillis ?

Un pilier à treillis est une colonne verticale assemblée à partir de sections modulaires de treillis. Une tour à treillis désigne le système complet : pilier, base, entretoises, poulie de renvoi, articulations de la tour, section supérieure et éléments de levage. Le terme « pilier » désigne une partie de la tour et non l’ensemble complet.

Combien de tours sont nécessaires ?

Le nombre de tours nécessaires dépend des dimensions, de la disposition des poutres, du poids de l'équipement et de l'emplacement des points de levage. Une travée droite peut nécessiter deux tours, tandis qu'une structure rectangulaire en treillis ou en toiture en requiert généralement davantage.

Peut-on utiliser n'importe quel bloc de manchon avec n'importe quel pilier de ferme ?

Les manchons peuvent être conçus comme des composants communs pour des combinaisons de fermes spécifiques. Par exemple, nous pouvons personnaliser un système de manchons pour une utilisation avec des poutres de ferme de 400 × 400 mm et des piliers de ferme de 290 × 290 mm. Cette conception à double usage permet d'utiliser un seul système de manchons avec les deux combinaisons de fermes spécifiées, réduisant ainsi le besoin d'acheter et de stocker des manchons distincts pour différentes applications.

Une seule tour à structure métallique peut-elle supporter un haut-parleur line array ?

Oui, lorsque la tour est conçue comme support autonome pour système line array. Elle nécessite un système de levage adapté et une conception de stabilité prenant en compte le poids, la hauteur et les conditions du site des haut-parleurs.
