Qu'est-ce qu'une structure en caisson d'aluminium et où est-elle utilisée ?

Un treillis en caisson d'aluminium Il s'agit d'une structure en alliage d'aluminium à section carrée ou rectangulaire. Elle offre légèreté et robustesse pour le support et le gréement. GF-Truss Elle se distingue dans ce domaine. Qu'est-ce qu'une structure en caisson d'aluminium et à quoi sert-elle ? Le secteur du divertissement est le principal moteur de la demande mondiale, l'Amérique du Nord dominant le marché.

Points clés à retenir

• Les fabricants construisent des treillis en aluminium à partir d'un alliage 6061-T6 pour fournir une résistance légère aux systèmes de levage portables.

• Utiliser des fermes caissons certifiées TÜV avec un coefficient de sécurité de 5:1 pour les charges aériennes lors d'événements.

• Les systèmes de structures en caisson permettent une reconfiguration rapide entre les dispositifs scéniques et les présentoirs d'exposition, sans soudure.



Qu'est-ce qu'une structure en caisson d'aluminium ?

Construction et matériaux

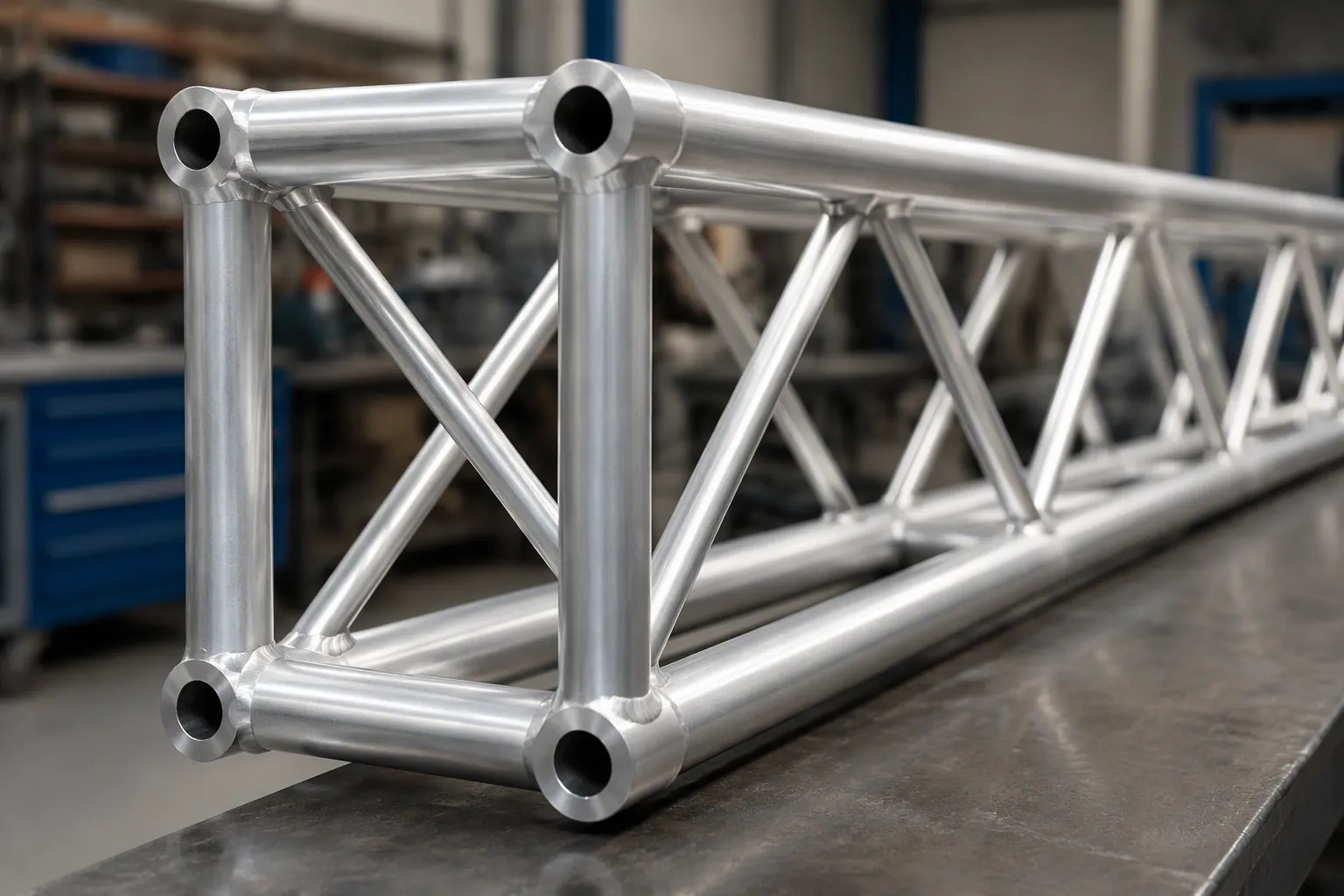

Une structure en caisson est constituée de quatre membrures tubulaires principales, placées à chaque angle de sa section transversale. Des âmes diagonales relient ces membrures et forment la structure ajourée caractéristique. Ce réseau diagonal assure la résistance au cisaillement nécessaire et empêche le flambement des membrures sous la charge. On obtient ainsi une structure carrée ou rectangulaire qui supporte efficacement les forces verticales et horizontales.

Les fabricants utilisent généralement 6061-T6 Alliage d'aluminium pour applications générales de charpentes caissons. Cet alliage offre une résistance à la traction d'environ 260 MPa, une limite d'élasticité d'environ 240 MPa et un allongement compris entre 7 et 10 %. On le retrouve dans les systèmes de charpentes boulonnées et les structures d'exposition nécessitant des profilés extrudés complexes. Pour les applications exigeantes telles que les charpentes de toiture et les tours de haut-parleurs, les fabricants privilégient d'autres matériaux. 6082-T6 alliage. Ce matériau offre une résistance à la traction plus élevée, comprise entre 290 et 310 MPa, ce qui le rend adapté aux systèmes de treillis à tenons. GF-Truss sélectionne les matériaux en fonction des exigences de charge spécifiques à chaque modèle de ferme.

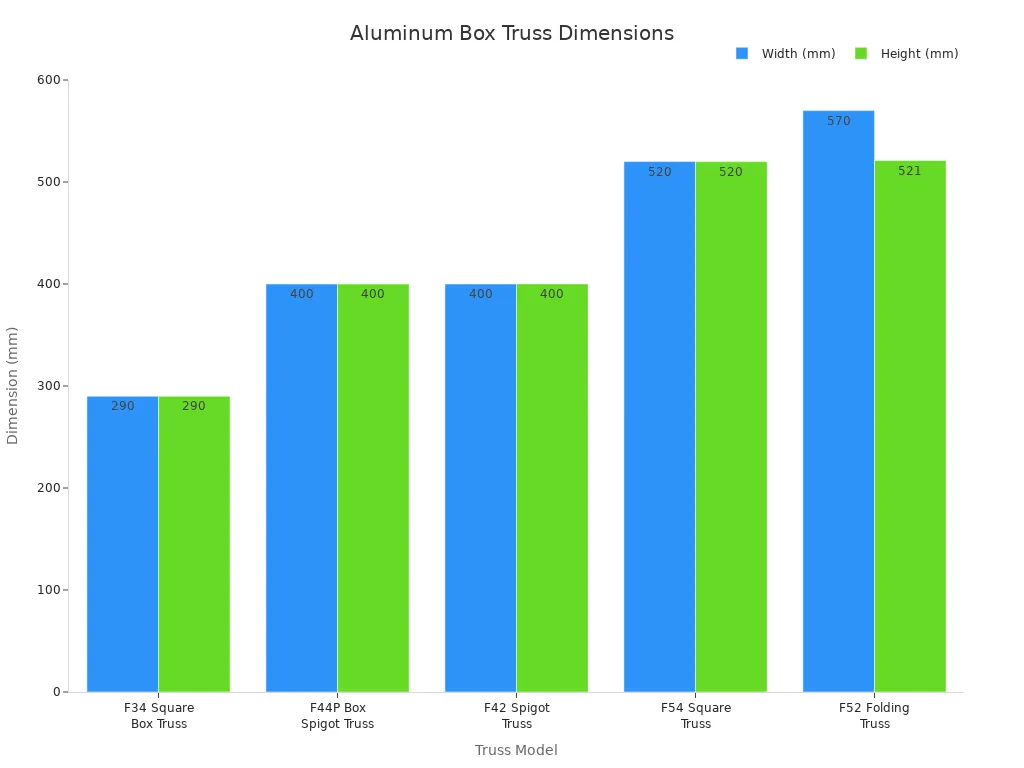

Les dimensions standard des fermes caissons varient selon les modèles. La ferme caisson carrée F34 mesure 290 mm x 290 mm, avec des tubes principaux de 50 mm et une épaisseur de paroi de 2 mm. La ferme carrée F54 atteint 520 mm x 520 mm, avec une épaisseur de paroi de 4 mm. De nombreuses unités de production utilisent un diamètre extérieur de membrure principale de 48 mm (1,9 pouce) et une épaisseur de paroi de 3,7 mm (0,145 pouce). Le tableau ci-dessous compare les dimensions des sections transversales des modèles de fermes les plus courants.

Comprendre ce qu'est une structure en caisson d'aluminium commence par la reconnaissance de ces détails de construction et des choix de matériaux.

Principaux avantages

La réduction du poids constitue l'avantage le plus significatif. Une poutre caisson en aluminium 6061-T6 présente un rapport limite d'élasticité/poids de 2,8 pour 1 par rapport à l'acier. On obtient ainsi près de trois fois plus de résistance à poids égal. Une poutre en acier supportant la même charge nécessite une masse plus importante, ce qui rend l'aluminium idéal pour les structures portables nécessitant des montages et des transports fréquents.

La résistance à la corrosion améliore la durabilité. L'aluminium anodisé offre une excellente protection contre l'humidité et les produits chimiques. Le revêtement en poudre protège également la surface, mais il s'use plus facilement que l'anodisation. Choisir la finition appropriée prolonge la durée de vie de l'équipement et réduit les coûts de maintenance.

Les certifications confirment la sécurité structurelle. certification TÜV Valide les affirmations techniques par des essais de charge destructifs, l'analyse des soudures et la vérification des matières premières. Conformité avec ANSI E1.2-2021 GF-Truss garantit que sa structure répond aux normes de sécurité internationales. L'entreprise vise ces certifications pour assurer la fiabilité de ses structures caissons lors d'événements et d'expositions.

Lorsqu'on évalue les caractéristiques d'une structure en caisson d'aluminium, ses avantages en termes de performance apparaissent clairement. Une manipulation adéquate prolonge considérablement sa durée de vie. L'inspection régulière des soudures et des assemblages, ainsi que le respect des procédures de montage, préviennent l'usure prématurée et optimisent le retour sur investissement.

Où est-il utilisé ?

Événements et divertissements

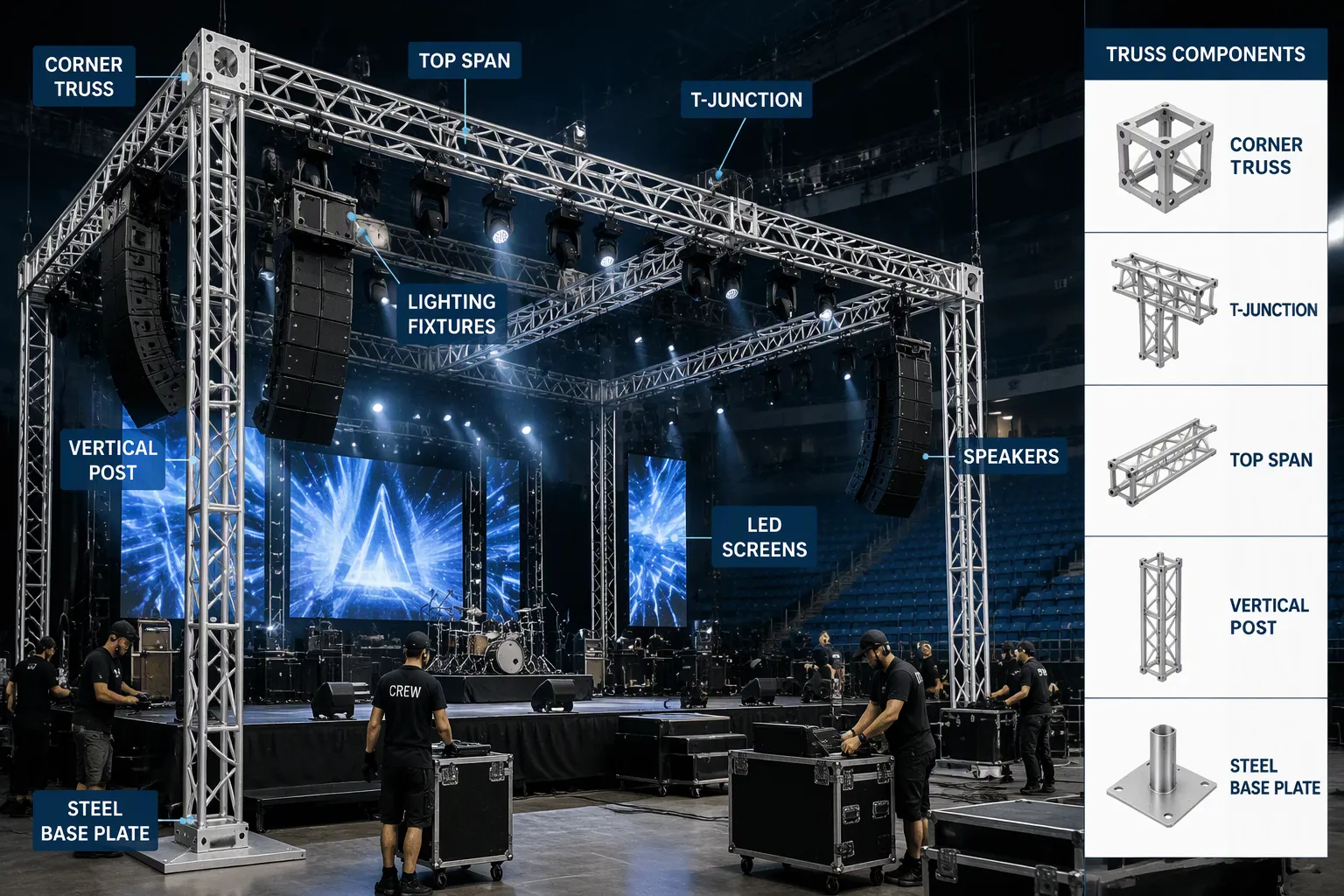

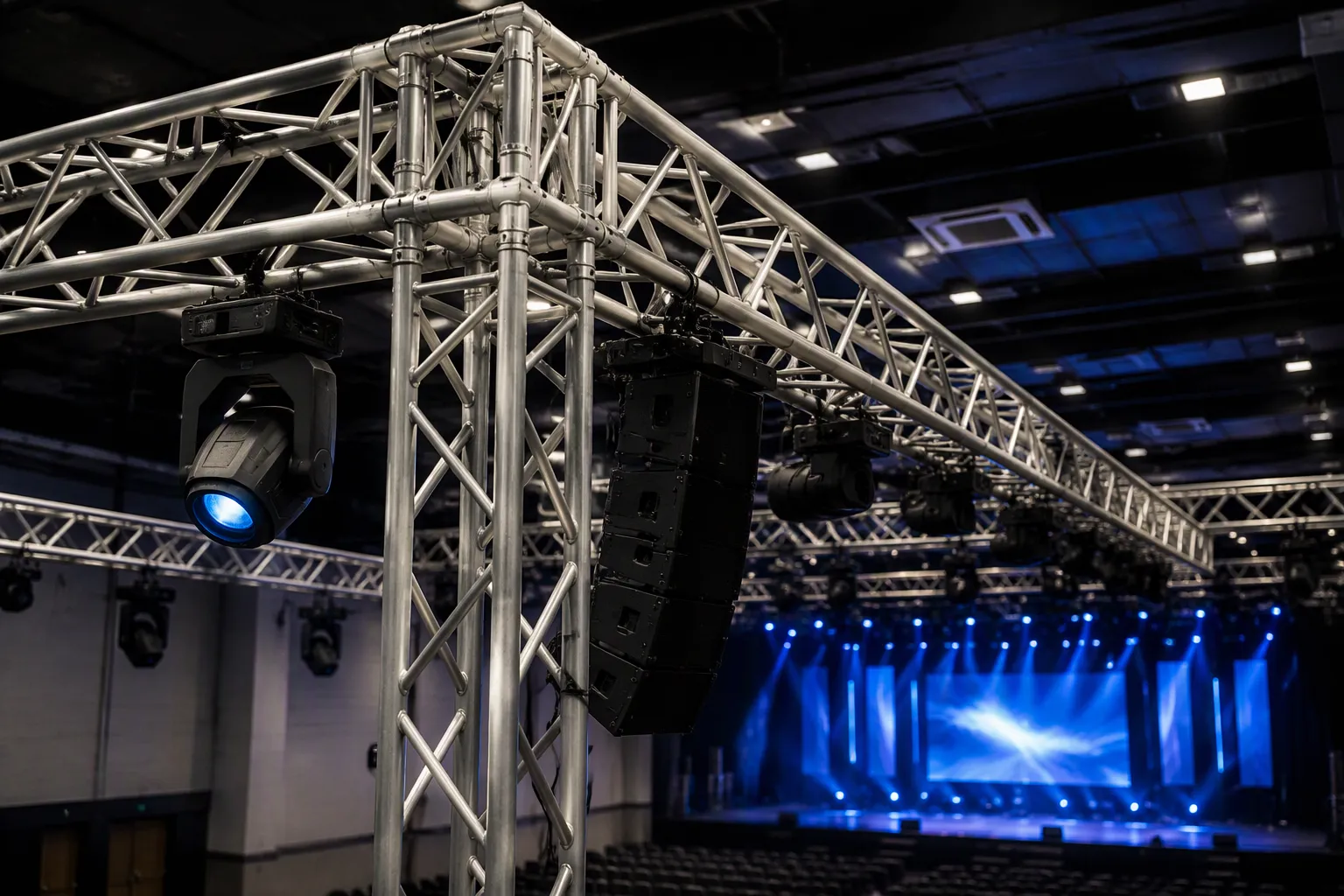

Les scènes de concerts et de festivals représentent les plus visibles structure caissonnée pour scène Ces structures servent à supporter des éclairages, des écrans LED, des haut-parleurs et des banderoles lors d'événements en direct dans le monde entier. Une seule travée de treillis caisson peut supporter des charges importantes tout en restant suffisamment mobile pour les tournées.

Prenons comme exemple concret le système de treillis carré Global Truss de 40 x 40 x 12 pieds. Cette structure utilise le modèle Global Truss F34. treillis en caisson d'aluminium Le système, une fois assemblé, mesure 11,96 m x 11,96 m x 3,49 m. Il comprend huit poteaux verticaux F34 de 3 m chacun, huit plaques de base en acier SQ-4137, quatre éléments d'angle à 90° SQ-4126, quatre éléments de jonction en T SQ-4129, huit travées supérieures F34 de 3,50 m et huit segments de finition F34 de 1,75 m. Cette configuration est idéale pour les scènes de concert, les festivals, les événements DJ, les stands d'exposition et les productions d'entreprise.

Les coefficients de sécurité sont extrêmement importants pour les charges suspendues. Les charges statiques, comme le poids du plateau et les équipements fixes, nécessitent un coefficient de sécurité de 5:1 ou 8:1. Il est toujours préférable d'utiliser les tableaux de charges du fabricant plutôt que de procéder à des estimations. Les charges dynamiques dues au vent, aux mouvements ou aux artistes nécessitent une marge supplémentaire de 25 à 50 %. Une personne qui saute peut générer une force équivalente à 2 à 4 fois son poids. Ces valeurs s'appliquent directement à toute charge. applications de treillis caisson impliquant un mouvement humain ou une exposition à l'extérieur.

Expositions et architecture

Les stands d'exposition, la signalétique, les murs d'images, les structures métalliques et les éléments architecturaux reposent tous sur des systèmes de poutres caissons. Le secteur de l'événementiel représente à lui seul environ 42 % du marché mondial des poutres caissons, ce qui en fait la norme du secteur. Dans certains segments spécifiques de l'industrie événementielle, les poutres caissons détiennent jusqu'à 60 % de parts de marché. Elles représentent également une part importante du marché des structures en aluminium, estimé à 942,3 millions de dollars pour 2025.

Les structures temporaires telles que les stands, les abris et les systèmes de support au sol bénéficient de la rapidité de montage permise par les poutres caissons. Ces structures peuvent être reconfigurées entre deux événements sans nécessiter de soudure ou de fabrication spécialisée. En architecture, les poutres caissons sont utilisées pour la réalisation de plafonds décoratifs, d'auvents d'entrée et de structures d'exposition alliant robustesse et ouverture visuelle.

GF-Truss fournit des solutions de charpentes caissons pour toutes ces applications. Que vous ayez besoin d'une structure caissonnée pour scène Qu’il s’agisse d’une production industrielle ou d’une installation architecturale permanente, les mêmes principes structurels s’appliquent. Comprendre ce qu’est une structure en caisson d’aluminium vous aidera à choisir le modèle adapté à chaque cas d’utilisation.

Une structure en caisson d'aluminium est une charpente carrée ou rectangulaire en aluminium servant de support et d'installation. On la retrouve dans les concerts, les expositions et l'architecture. Sa robustesse, sa légèreté et sa polyvalence expliquent son utilisation répandue. GF-Truss propose des solutions fiables. Le marché des structures en caisson d'aluminium devrait passer de 450 millions de dollars en 2026 à 750 millions de dollars en 2033, soit une croissance annuelle composée de 7,5 %. Cette structure demeure essentielle pour les événements en direct et les installations temporaires.

FAQ

Quel alliage d'aluminium choisir pour une structure en caisson ?

Vous choisissez l'alliage 6061-T6 pour un usage général et le 6082-T6 pour les charges lourdes. Ces deux alliages présentent une bonne résistance à la corrosion. GF-Truss sélectionne l'alliage le mieux adapté à vos besoins. treillis en caisson d'aluminium exigences de charge.

Comment s'assurer qu'une structure en caisson est sûre pour les charges aériennes ?

Vous vérifiez la certification TÜV et la conformité à la norme ANSI E1.2-2021. Vous appliquez également un coefficient de sécurité de 5:1 pour les charges statiques. Dynamique applications de treillis caisson il faut une marge supplémentaire de 25 à 50 %.

Peut-on utiliser un seul système de structure en caisson pour les scènes et les expositions ?

Oui. Le même cadre supporte un structure caissonnée pour scène Structures et stands d'exposition. Vous pouvez reconfigurer les sections entre les événements sans soudure ni fabrication sur mesure.
