Structure en treillis à tenon sur mesure de 24 × 12 × 12,5 m pour un projet de scène à grande échelle

Contexte du projet

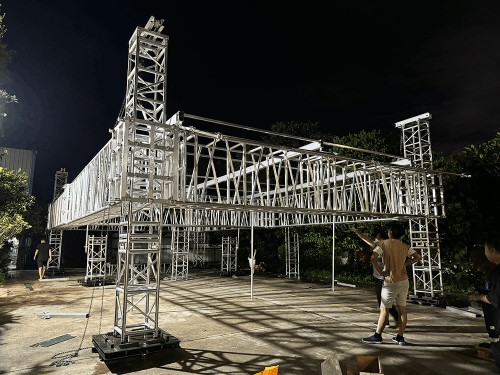

L'objectif de ce projet était de concevoir et de construire un grand 24x12x12,5m structure en treillis à tenonIl y a trois exigences fondamentales. Premièrement, la Poutres en treillis de 24 m La capacité de charge devait atteindre 4 tonnes pour suspendre en toute sécurité un grand nombre d'équipements d'éclairage et de sonorisation. De plus, la structure devait être parfaitement sûre tout en répondant aux exigences élevées de portance. De plus, son installation devait être facile. Notre équipe d'ingénieurs a donc dû relever un défi de taille : répondre aux exigences d'un tel projet. structure en treillis robuste avec une capacité de charge élevée, une sécurité et une installation efficaces.

Solutions GF-Truss

Vérification de la fiabilité et des fermes porteuses à haute charge

En réponse à la longue portée de 24 m et à l'exigence de charge portante de 4 tonnes, nous avons recommandé au client d'utiliser Poutre en treillis robuste de 650 x 1 200 mNous avons réalisé une analyse complète des contraintes, du point de flexion et de la résistance de l'assemblage de la ferme. Afin de vérifier sa fiabilité, nous avons réalisé une Test de ferme certifié TÜV pour les installations d'éclairage lourdesLors de l'essai de construction réel, la poutre en treillis de 24 m a supporté avec succès 4 tonnes de poids sans aucune déformation ni risque potentiel pour la sécurité.

Base et sécurité personnalisées

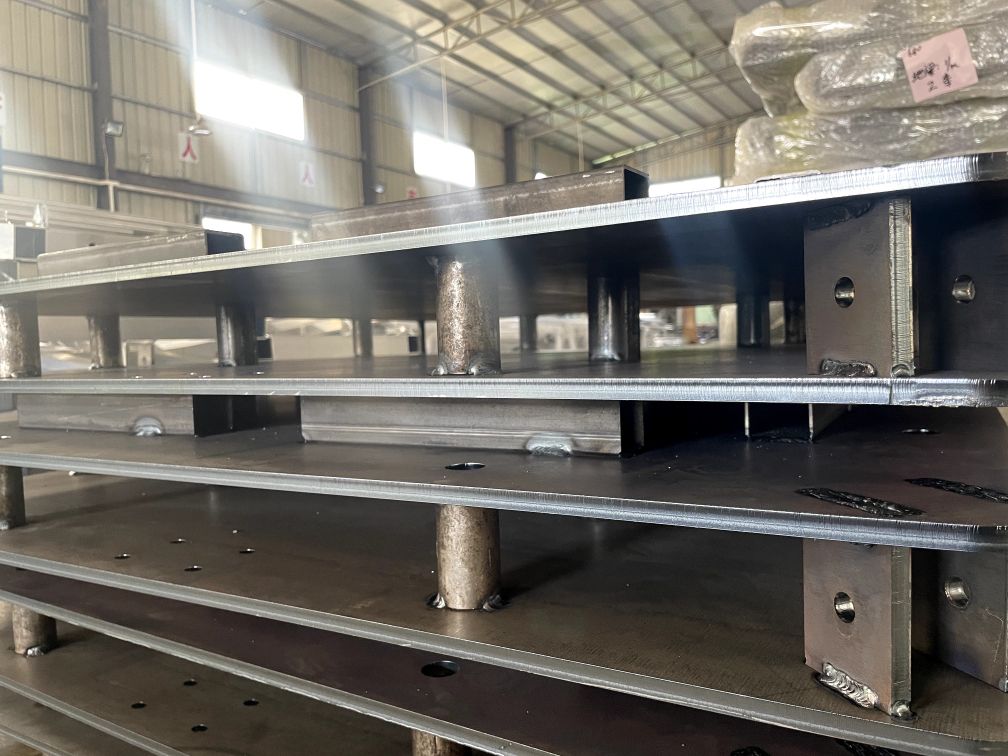

Nous avons développé une structure de treillis de sécurité sur mesure. Elle se compose de trois parties : des roues pouvant supporter chacune 300 kg pour un déplacement fluide ; un réservoir d'eau rempli d'eau pour augmenter le poids et améliorer la stabilité générale lors de la construction de grands écrans ; et enfin, une base en fer double couche épaisse qui renforce la force d'appui et garantit l'absence de déformation à pleine charge.

Système de levage de tours à treillis à haute efficacité

Afin de gérer les travaux en haute altitude et de respecter un calendrier serré, nous avons conçu un système de levage de pylônes sur mesure. Ce système permet de lever les fermes rapidement et en toute sécurité. Grâce à lui, l'équipe de montage a pu réaliser l'installation structurelle plus rapidement et réduire efficacement les risques liés aux travaux en hauteur, améliorant ainsi considérablement l'efficacité globale du projet.

Résultats du projet

Tout au long du projet, GF-Truss a rigoureusement respecté des normes élevées. Les fermes de 650 x 1 200 mm ont passé avec succès le test TÜV, attestant de leur capacité portante et de leur stabilité. L'association de roues haute résistance, d'une base en fer et d'un réservoir d'eau garantit la sécurité structurelle tout en répondant aux exigences de mobilité. Grâce à un système de levage personnalisé, l'efficacité du montage a été considérablement améliorée. Au final, le client s'est déclaré très satisfait de la solution globale. Grâce à une conception précise, des essais rigoureux et un processus de production de haute qualité, GF-Truss a apporté une solution parfaite !
