Réussite du test de résistance à la charge TÜV pour une structure en aluminium robuste de 550 mm × 1500 mm

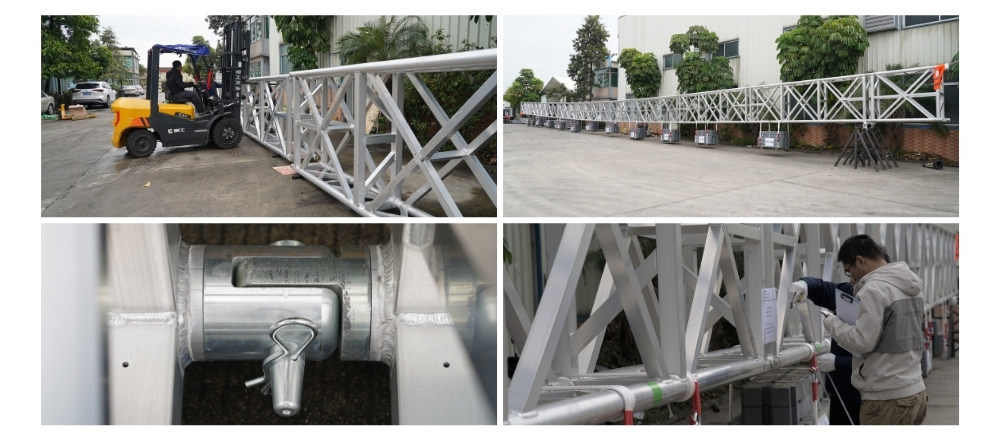

Cette semaine, GF-Truss a fait appel à TÜV SÜD, organisme de certification internationalement reconnu, pour réaliser un essai de charge sur sa structure en aluminium haute résistance de 550 mm × 1500 mm, avec quatre portées : 10 m, 20 m, 30 m et 40 m. Afin de garantir la précision des données, des techniciens spécialisés ont effectué des calculs de simulation mécanique préliminaires, basés sur les spécifications et la structure de la structure, avant l'essai sur site. Lors de l'essai officiel, l'équipe technique a marqué avec précision les points d'application de la charge, appliqué la charge cible de manière uniforme et en une seule fois, mesuré la flèche de la structure après une heure et respecté scrupuleusement les normes d'essai de TÜV SÜD tout au long du processus.

Procédure et méthodologie de test

L’essai de charge in situ a été réalisé selon une procédure clairement définie et contrôlée :

• Calculs préliminaires de simulation mécanique basés sur les spécifications et la structure de la charpente
• Chaque point d'application de la charge sur la structure a été marqué avec précision. Cette étape était cruciale pour garantir une application de la charge exactement là où elle était nécessaire.
• Application uniforme de la charge cible en une seule phase de chargement
•  Après une heure sous pleine charge, nous avons effectué des mesures précises de la déflexion afin d'évaluer les performances de la structure.
• Respect total des normes de test TÜV SÜD tout au long du processus

Toutes les opérations d'essai ont été supervisées et évaluées par le TÜV.SÜD Des experts pour garantir la conformité avec les exigences de certification applicables.

Essai sur le terrain : une résistance prouvée – Les données impressionnantes de charge sur toute la portée dépassent les attentes

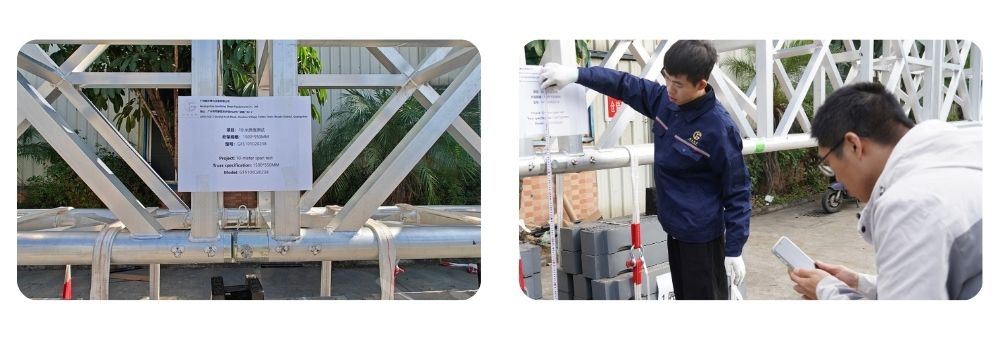

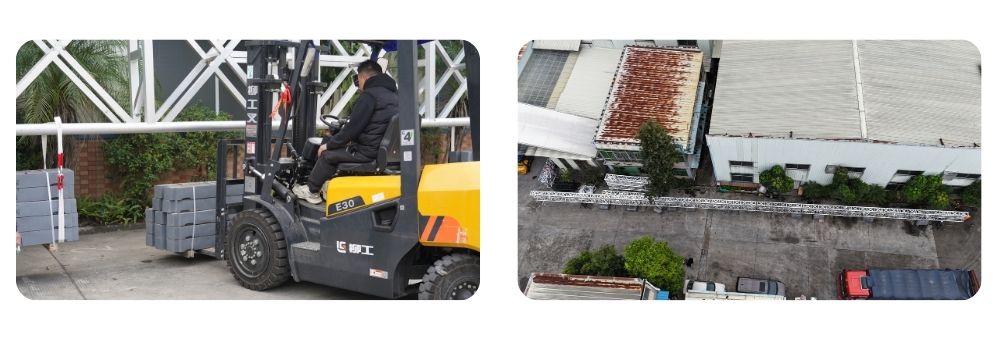

Une simulation mécanique en ligne a démontré que la capacité de charge uniforme idéale de la structure de 40 m de portée est de 6 500 kg. Lors de l'essai sur site, l'équipe technique a réparti uniformément une charge de 9 750 kg sur 10 points d'application, la flèche de la structure n'atteignant que 270 mm, largement en deçà du seuil de sécurité. Des essais ciblés complémentaires ont fourni des données plus probantes : pour la structure de 40 m de portée, la flèche était de 110 mm sous une charge centrale de 2 000 kg et également de 110 mm sous une charge répartie sur quatre points de 6 000 kg.

S’appuyant sur l’expérience acquise lors de l’essai sur une portée de 40 m, l’essai de la poutre à treillis de 30 m s’est déroulé avec succès. Sous une charge de 12 000 kg uniformément répartie sur 12 points d’application, la flèche était de 130 mm ; elle était de 67 mm sous une charge centrale de 4 000 kg et de 97 mm sous une charge répartie sur quatre points de 8 000 kg, toutes ces valeurs étant conformes aux normes de sécurité. Les résultats de l’essai sur toute la portée démontrent pleinement l’excellente capacité portante et la stabilité structurelle des treillis.

Table de chargement
Poutre treillis en aluminium 550*1500 mm				Tube de renfort à 4 côtés		Alliage d'aluminium 6082-T6	Tube principal : ø100x8mm	Tube d'étau : 80x80x5mm	Tube de renfort : 60x60x4mm	Date du test : 14 décembre 2025

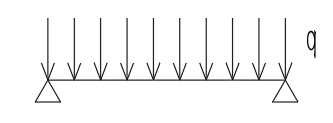

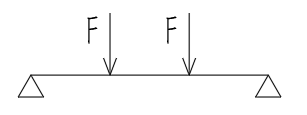

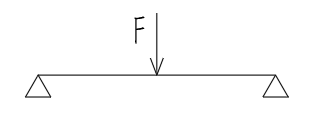

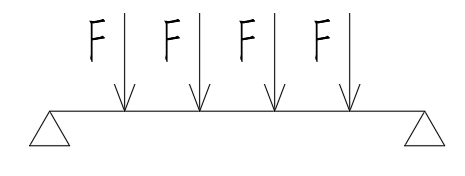

Portée	Valeur initiale	Charge distribuée uniforme		Charge ponctuelle centrale		Troisième charge ponctuelle		Charge ponctuelle de quart		Cinquième charge ponctuelle
		Charge complète	Central déviation	Charge complète	Central déviation	Charge complète	Central déviation	Charge complète	Central déviation	Charge complète	Central déviation
m	mm	kg	mm	kg	mm	kg	mm	kg	mm	kg	mm
40	1340	9750	270	2000	110	/		/		6000	110
30	1400	12000	130	4000	67	7000	95	7500	97	8000	97
20	1400	/		5000	26	6000	29	/		/
10	1400	/		5000	5	/		/		/

Les tests garantissent la qualité des fermes

Le test de charge TÜV réussi confirme la robustesse et la fiabilité de notre structure et témoigne du savoir-faire et de l'expertise de GF-Truss. De la simulation rigoureuse aux essais minutieux sur site, chaque étape a été mise en œuvre pour garantir précision et sécurité. Ces résultats rassurent nos clients quant aux performances de nos produits et démontrent notre engagement à concevoir des solutions répondant aux normes les plus exigeantes. Chaque test représente non seulement une mesure de résistance, mais aussi une étape vers la fourniture de structures fiables et performantes pour des applications concrètes.
