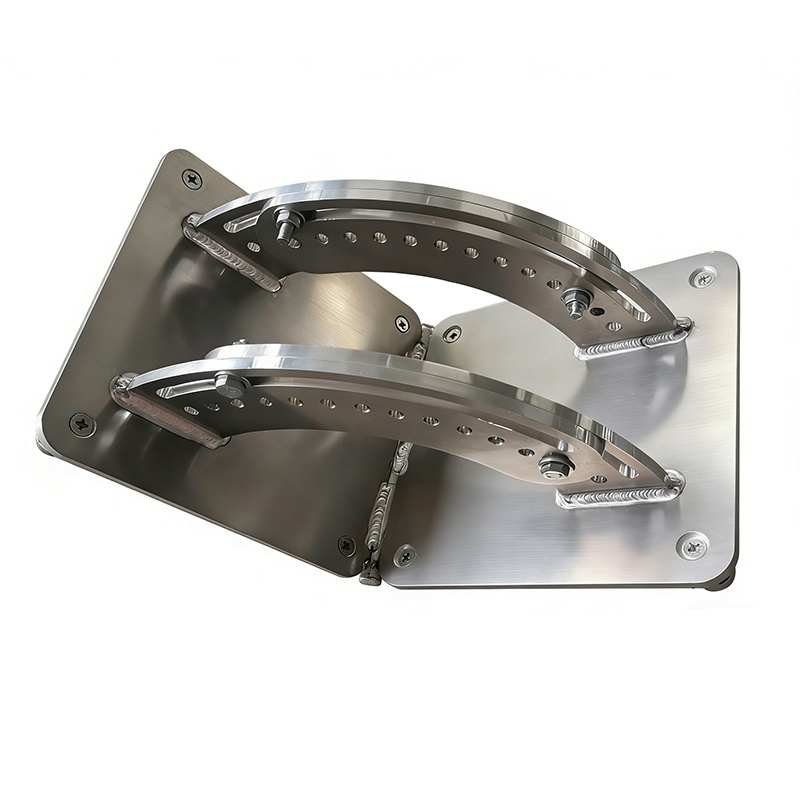

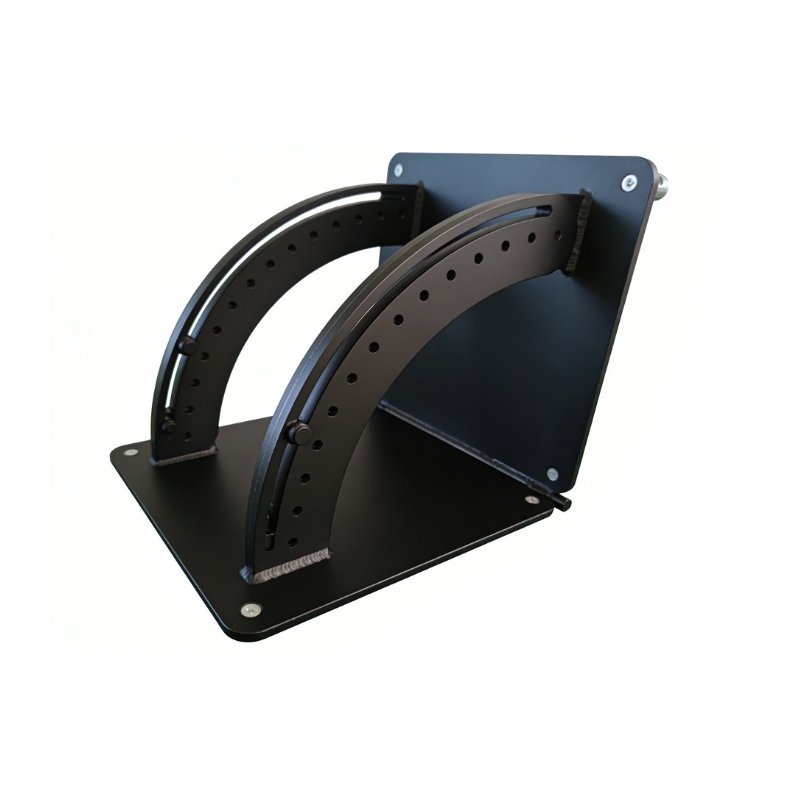

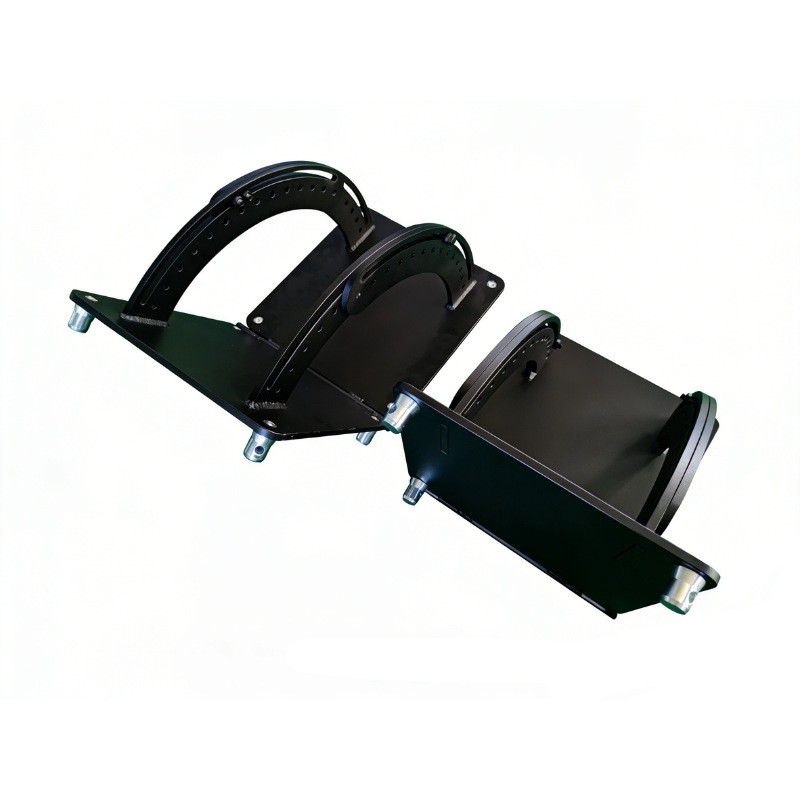

Connecteur à double charnière réglable pour structure carrée, angle de 90° à 180°

Présentation du produit

treillis carré réglableDouble Connecteur à charnière 90° à 180°

Grâce à sa conception ajustable de 90° à 180°, ce connecteur à charnière double pour structure permet de positionner facilement votre structure à l'angle précis souhaité. Que vous construisiez une petite scène ou une grande charpente, il vous suffit d'ajuster l'angle, de la positionner correctement, puis de la fixer solidement.

Une fois serrée, la charnière assure une liaison solide et stable, garantissant l'alignement et la sécurité de votre structure pendant son utilisation. Fabriquée en alliage d'aluminium de haute qualité, elle est à la fois légère et résistante, idéale pour les montages et démontages répétés lors de projets événementiels.

Paramètres du produit

Caractéristiques du produit

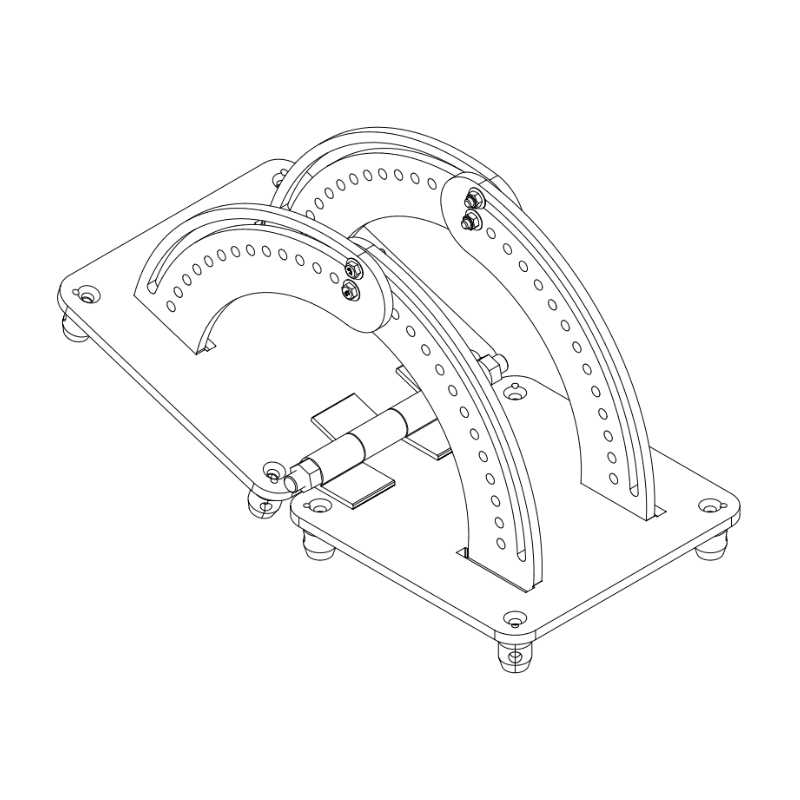

Polyvalence sans limites : La conception à double fente en arc facilite le changement d'angle entre 90° et 180°. Elle restera fixe dans la position souhaitée, vous permettant de travailler facilement avec de multiples angles de connexion et des configurations irrégulières, notamment lors de fabrications sur mesure ou de configurations non standard.

Construction légère de niveau industriel : Ce connecteur possède une capacité de charge et une résistance à la corrosion exceptionnelles, ce qui le rend idéal pour une utilisation en extérieur. Sa construction en aluminium lui confère une capacité de charge de niveau industriel, tout en offrant une conception légère facilitant la manipulation lors de l'installation.

Durable et résistant à la corrosion : Le revêtement offre une résistance à la rouille, aux rayures et à l'usure, permettant une utilisation prolongée aussi bien en intérieur qu'en extérieur, lors d'installations ou de tournées de longue durée.

Taille universelle : Des dimensions sur mesure peuvent être proposées pour les systèmes de structures non standard et ont été fabriquées pour des structures carrées de 290 mm/300 mm/400 mm qui sont largement utilisées dans le monde entier dans l'industrie des structures scéniques.

Ingénierie de précision : Les rainures incurvées et les trous de fixation sont usinés avec précision pour garantir un réglage précis et un alignement parfait avec les tubes de la structure. Ceci élimine tout jeu et préserve l'intégrité structurelle.

Conseils d'installation

Préparation de la charpente

Avant de commencer, prenez un instant pour vérifier l'extrémité de la ferme. Assurez-vous qu'elle est propre, plane et non tordue ou endommagée. Cela garantit un ajustement correct et sûr de la jonction. Placez la jonction réglable contre la plaque d'extrémité de la ferme et alignez-la avec les trous de fixation. Insérez les boulons de connexion et serrez-les légèrement pour le moment. À ce stade, serrez-les juste assez pour maintenir la jonction en position pendant que vous effectuerez les ajustements ultérieurs.

Ajuster l'angle

Pour ajuster l'angle, il vous faudra desserrer les vis de blocage qui permettent à l'articulation de coulisser le long de la rainure incurvée. Vous pouvez alors la positionner à l'angle souhaité, entre 90° et 180°. Cette étape est cruciale : assurez-vous que le réglage est conforme au schéma prévu avant de verrouiller tous les autres réglages.

Sécuriser l'articulation

Une fois l'alignement correct, insérez les deux boulons M8 dans les trous correspondants. Serrez les écrous uniformément à l'aide d'une clé. Veillez à ne pas serrer un côté complètement avant l'autre : un serrage uniforme est essentiel pour obtenir une pression de serrage correcte. Ne dépassez pas le couple de serrage spécifié afin d'éviter toute contrainte excessive sur le matériau.

Inspection de sécurité

Après le serrage, inspectez tous les boulons, soudures et points de contact. L'assemblage doit être parfaitement aligné avec la ferme, sans aucun jeu. Exercez une légère pression manuelle pour vérifier l'absence de mouvement. La connexion doit être solide et parfaitement stable avant la mise en charge.

Tests statiques

Avant toute installation d'équipement ou le début d'un événement, un test statique doit être effectué. Ne pas dépasser la charge statique maximale nominale de 300 kg.

Notes de sécurité critiques

• Ne pas dépasser la capacité de charge maximale de 300 kg ; répartir les charges uniformément sur le système de treillis.
• Utilisez uniquement les fixations authentiques à haute résistance (fournies avec le produit) pour l'assemblage.
• Avant chaque utilisation, inspectez le joint afin de détecter toute usure, fissure ou soudure desserrée. En cas de dommage, remplacez-le immédiatement. Pour une utilisation extérieure, resserrez les fixations après une exposition aux intempéries (pluie, vent).

FAQ

1. Proposez-vous des options de couleurs personnalisées ?

Oui. Nous proposons des options de finition de surface personnalisées, notamment :

• argent d'aluminium standard
• revêtement en poudre noir
• Finition galvanisée

Le revêtement en poudre améliore la résistance à la corrosion et l'intégration visuelle aux systèmes de scène ou de structures.

2. Fournissez-vous des certificats pour ce produit ?

Oui. Les produits GF-Truss sont fabriqués selon des normes de contrôle qualité rigoureuses et bénéficient de la certification CE et des tests de sécurité structurelle TÜV SUD. Ces certifications garantissent la conformité aux normes internationales de sécurité des équipements et structures scéniques.

3. Quelle est la capacité de charge maximale ?

Le joint réglable supporte une charge statique maximale de 500 kg, selon la méthode d'installation et la configuration structurelle. Respectez toujours les consignes d'ingénierie et la réglementation locale.

4. Ce connecteur de charnière est-il compatible avec tous les systèmes de fermes ?

Le connecteur à charnière est conçu pour les systèmes de charpentes en aluminium standard. Des schémas de perçage personnalisés peuvent être fabriqués sur demande pour s'adapter à différentes marques et spécifications de charpentes.
