Il s'agit d'une ferme à ergots carrée et légère en aluminium de 290 x 290 mm x 1 m. L'épaisseur des tubes principaux est de ⌀50 x 3,0 mm, tandis que celle des tubes d'étau et des entretoises est de ⌀20 x 2,0 mm. Le système d'assemblage par goupilles et clips en R assure un assemblage rapide et sécurisé, vous faisant gagner un temps précieux sur chantier. C'est la solution idéale pour les affichages publicitaires ou les luminaires suspendus.
Numéro d'article :
V290Connexion :
Pins, R-clipsOrigine du produit :
Guangzhou, ChinaCouleur :
Sliver/BlackFinition de surface :
SprayingLongueur disponible :
500/1000/1500/2000/2500/3000/4000mmPrésentation du produit

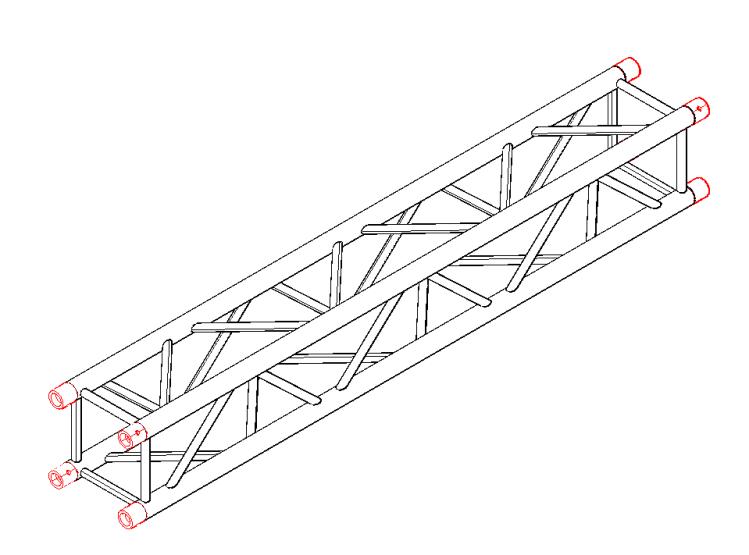

Ferme à tenon légère et portable en alliage d'aluminium 290 x 290 mm
Fabriquée en alliage d'aluminium haute résistance et dotée d'un revêtement résistant à la corrosion, cette ferme en aluminium légère de 290 × 290 mm offre un équilibre parfait entre durabilité et portabilité. Sa longueur de 1 mètre facilite le transport et la configuration flexible.
Paramètres du produit
Matériel | Alliage d'aluminium 6061-T6/6082-T6 |

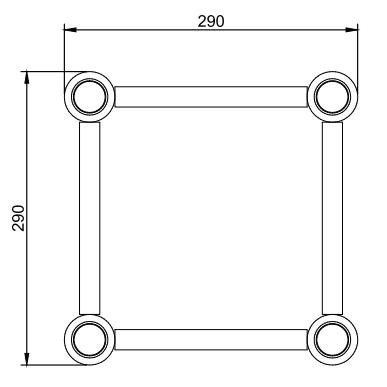

Taille | 290 × 290 mm (tube de renfort à 4 côtés) |
Couleur | Argent/Noir |
Tube principal | ⌀50*2,0 mm |
Vice Tube | ⌀20*2,0 mm |
Tube de renfort | ⌀20*2,0 mm |
Longueur disponible | 500/1000/1500/2000/2500/3000/4000 mm |
Avantage du produit
Construit robuste avec de l'aluminium de première qualité
Une ferme, d'innombrables possibilités
Assemblage rapide, connexion solide comme le roc
Conçu pour la flexibilité et l'ajustement
Procédure de fabrication
Sélection des matériaux et préparation de la coupe
GF-Truss utilise un alliage d'aluminium à haute résistance pour garantir que nos produits sont solides et durables. Avant la production, toutes les matières premières doivent passer des contrôles de qualité. Après le passage, les matériaux seront coupés, façonnés et préparés pour le formage selon les spécifications de conception.
Fraiseuse 4+4
Les composants soudés sont soumis à un usinage de haute précision par commande numérique (CNC), incluant le perçage, l'ébavurage et la rectification. Ce procédé améliore non seulement la qualité de surface du produit, mais garantit également la précision des dimensions de chaque composant.
Procédé de soudage de précision
Le soudage est essentiel à la construction de structures porteuses en treillis, essentielles à la sécurité et à la stabilité des bâtiments et des ponts. Les soudeurs qualifiés peuvent ajuster le courant, la vitesse et la température de soudage aux exigences spécifiques de chaque composant.

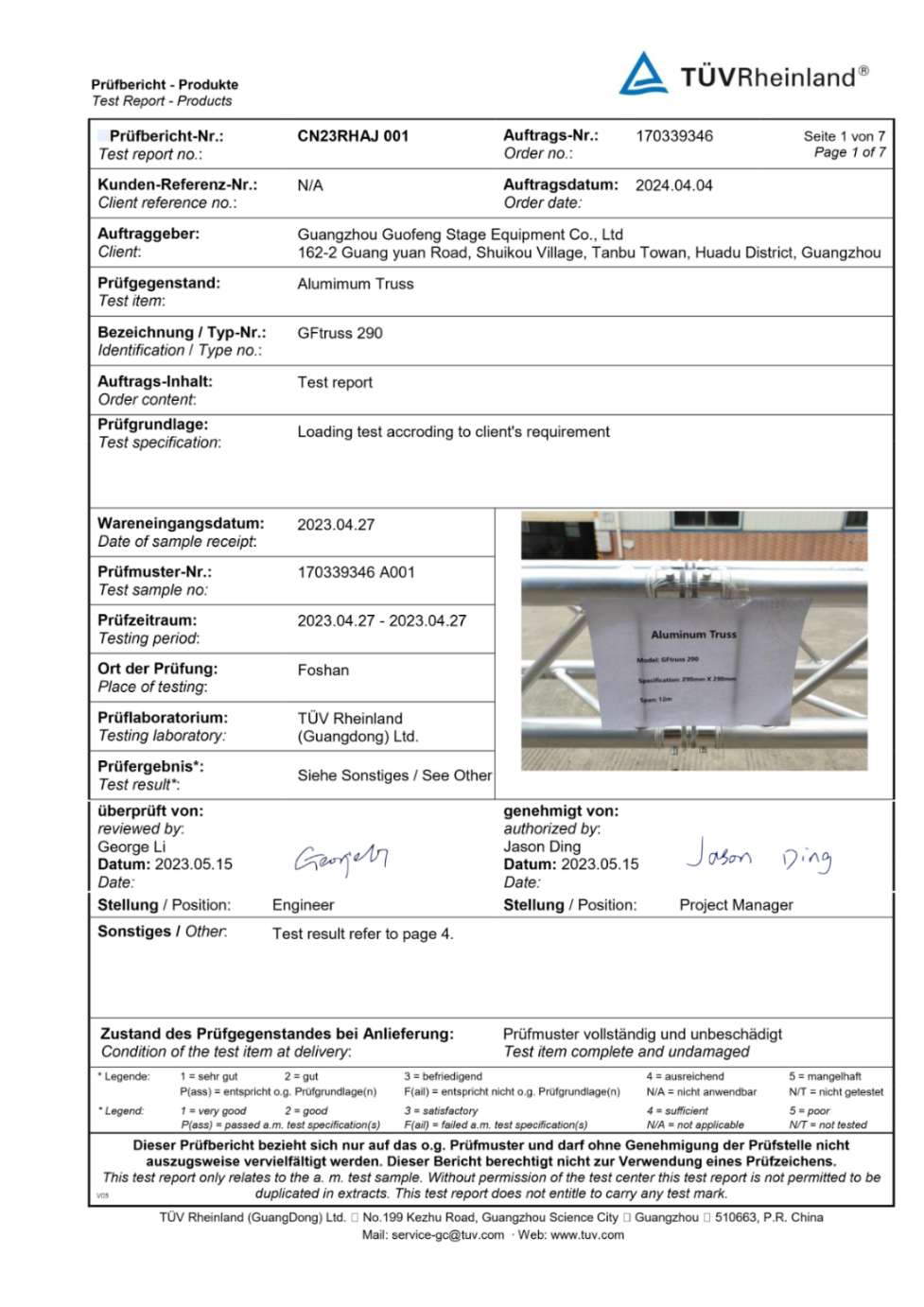

TÜV Certification
L'essai a été réalisé sur une poutre à treillis à tenon de 290 x 290 mm d'une portée de 12 mètres. Elle a été poussée à ses limites afin d'évaluer ses performances dans différentes conditions de charge. Les résultats ont montré qu'aucun dommage ni effondrement n'a été constaté à chaque essai.
Charge ponctuelle centrale : La structure a facilement supporté un poids concentré de 350 kg en son centre. Cela prouve qu'elle peut supporter des charges lourdes et ponctuelles, comme une enceinte imposante ou un luminaire lourd, exactement là où il le faut.
Charges à deux/trois/quatre points : Lors de ces essais, la poutre a été chargée de 450 kg en deux points, puis de 450 kg en trois points, et même de 500 kg en quatre points. Elle a réussi tous ces tests sans dommage, démontrant ainsi sa capacité à supporter en toute sécurité plusieurs équipements répartis sur toute sa longueur.
Charge répartie : Nous avons réalisé un test exigeant en répartissant uniformément un poids total de 600 kg sur une portée de 12 mètres. Cette répartition uniforme du poids a généré une contrainte uniforme, nous permettant d'évaluer les performances dans des situations difficiles. |  |
La structure d'éclairage scénique en aluminium 400 x 400 mm à embout est idéale pour les événements de moyenne à grande envergure nécessitant une capacité de charge élevée. Selon votre application, vous pouvez choisir une structure tubulaire à deux ou quatre côtés. Nous proposons une large gamme de longueurs pour répondre aux exigences variées de vos projets.
EN SAVOIR PLUS
La ferme en aluminium pour événements en plein air de 520 × 520 mm est constituée d'un tube principal (⌀ 50 × 3,0 mm), de tubes d'étau (⌀ 50 × 2,0 mm) et de tubes de renfort (⌀ 25×2,0 mm). Cette structure en aluminium pour événements extérieurs permet de suspendre des éclairages en plusieurs points, ainsi que des écrans LED et des haut-parleurs. Elle convient aux structures de spectacle de moyenne et grande taille.
EN SAVOIR PLUS
Il s'agit d'une ferme carrée en aluminium de 150 x 150 mm. Elle est composée d'un tube principal (Ø 30 x 3,0 mm), de tubes d'étau (Ø 14 x 2,0 mm) et de tubes de renfort (Ø 14 x 2,0 mm). Cette ferme de 150 mmLa structure truss de 150 mm est réputée pour sa légèreté et sa flexibilité, ce qui en fait le choix idéal pour les expositions de petite taille et la construction de toiles de fond. Dans les espaces restreints, elle s'installe et se démonte rapidement, tout en offrant une esthétique et une portabilité optimales.
EN SAVOIR PLUS
Ce cadre en aluminium à haute capacité de charge 520x760mm robinet Les fermes sont fabriquées en alliage d'aluminium haute résistance. Elles sont composées de tubes principaux (Ø 50 x 4,0 mm), de tubes d'étai (Ø 50 x 2,0 mm) et de tubes de renfort (Ø 30 x 2,0 mm). La ferme de 520 x 760 mm est disponible en 1 000 mm, 2 000 mm, 3 000 mm et 4 000 mm. Elle offre une excellente capacité de charge et une excellente portée.
EN SAVOIR PLUS
Cette grande poutre à poutrelles en aluminium noir de 650 × 1 200 mm est composée d'un tube principal (Ø 60 × 5,0 mm), de tubes d'étai (Ø 50 × 4,0 mm) et de tubes de renfort (Ø 40 × 3,0 mm). Équipée de manchons renforcés et de plaques triangulaires, cette poutre de 650 × 1 200 mm est plus robuste et résistante à la déformation. Elle peut également être conçue comme poutrelle légère pré-montée, offrant une capacité de charge très élevée.
EN SAVOIR PLUS
Il s'agit d'une ferme à ergots carrée et légère en aluminium de 290 x 290 mm x 1 m. L'épaisseur des tubes principaux est de ⌀50 x 3,0 mm, tandis que celle des tubes d'étau et des entretoises est de ⌀20 x 2,0 mm. Le système d'assemblage par goupilles et clips en R assure un assemblage rapide et sécurisé, vous faisant gagner un temps précieux sur chantier. C'est la solution idéale pour les affichages publicitaires ou les luminaires suspendus.
EN SAVOIR PLUS
La poutre caisson en aluminium 305 x 305 mm est composée de tubes principaux (Ø 50 x 3,0 mm), d'étaux (Ø 50 x 2,0 mm) et de tubes de renfort (Ø 25 x 2,0 mm). Les extrémités sont réalisées avec deux plaques d'aluminium épaisses pour une structure plus stable et fiable. La portée portante recommandée est de 14 mètres maximum.
EN SAVOIR PLUS
La ferme caisson carrée en aluminium de 400 × 600 mm est conçue avec des tubes de contreventement bilatéraux, couramment utilisés pour les poutres. Les deux extrémités sont soudées avec des plaques d'aluminium, ce qui améliore la résistance et la stabilité globales. Elle peut également être personnalisée avec des tubes de contreventement quadrilatéraux ou des renforts en X dans les tubes principaux pour supporter des charges plus élevées.
EN SAVOIR PLUS
