Base de support au sol pour tour à treillis avec roues pour treillis à emboîtement de 290 mm

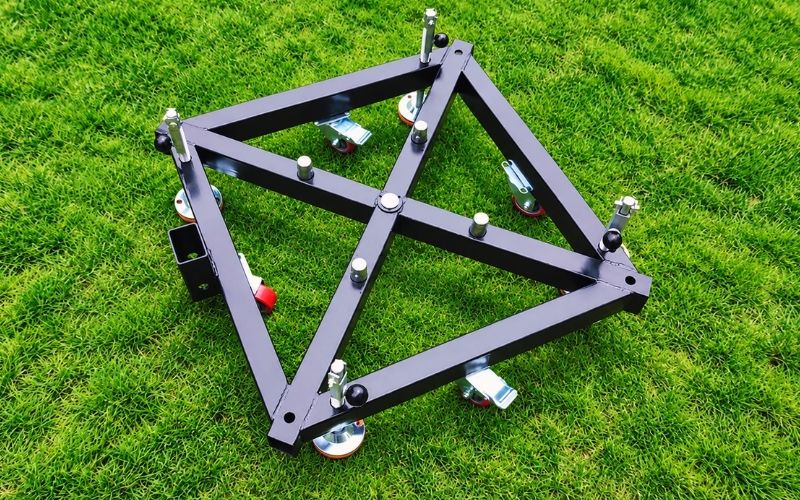

La base de la tour à treillis assure le support au sol des piliers. Fabriquée en acier Q235, elle combine quatre roulettes pivotantes et quatre pieds de nivellement réglables pour un positionnement aisé et une mise à niveau facile sur site. Le cadre noir comporte quatre points de fixation pour une poutre à emboîtement de 290 × 290 mm.
Connexion :
Pins, R-clipsOrigine du produit :
GuangzhouCouleur :
BlackFinition de surface :
Powder CoatingApplication :
Stage truss systems, Exhibition booths, Goalpost truss framesPrésentation du produit
Base de support au sol pour tour à treillis avec roues pour treillis à emboîtement de 290 mm
Le base de tour à treillis Ce système combine la connexion à la tour, les roulettes et les pieds de nivellement en un seul ensemble compact. Quatre roulettes pivotantes de 7,6 cm facilitent la mise en place lors de l'installation, tandis que quatre pieds réglables permettent un ajustement individuel à chaque coin. Deux des roulettes sont équipées de freins pour faciliter le positionnement. Il s'agit d'un composant de base pratique pour les systèmes de tours à structure treillis compatibles utilisés dans les installations événementielles extérieures.
ProduitSpécification
| Article | Spécification |
| Type de produit | Base de support au sol de la tour à treillis |
| Matière principale | Acier Q235 |
| Dimensions | 743×743×250 mm |
| Couleur | Noir |
| Espacement du centre de connexion | 239×239 mm |
| Roulettes | Quatre roulettes pivotantes de 3 pouces |
| Freins à roulettes | Deux roulettes freinées et deux roulettes non freinées |
| Spécifications des vis de nivellement | M20×250mm |
| Dimensions de la plaque de base | 135×135 mm |
Points forts du produit
Cadre en acier Q235

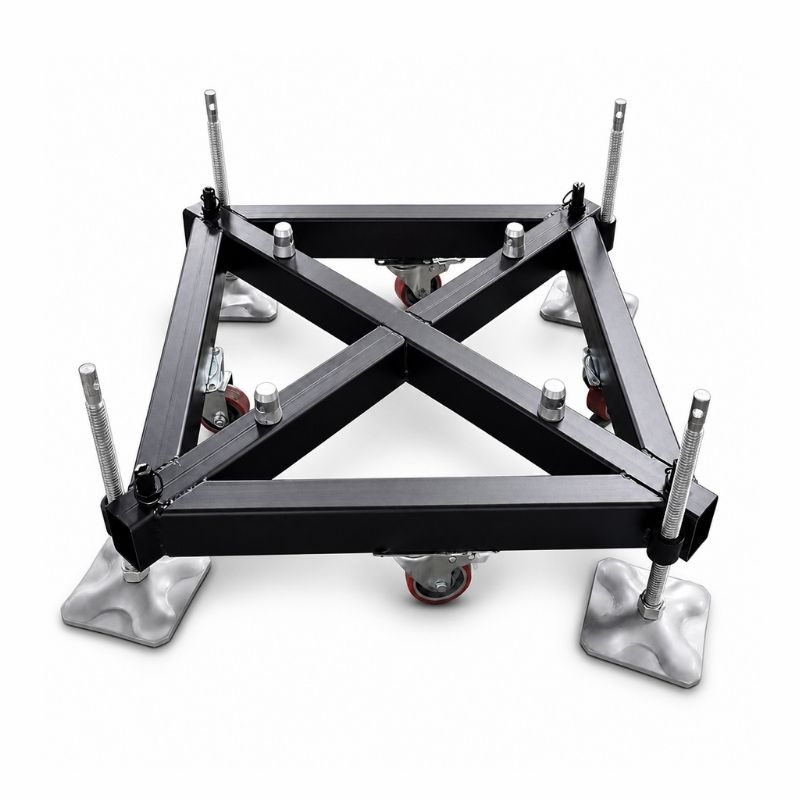

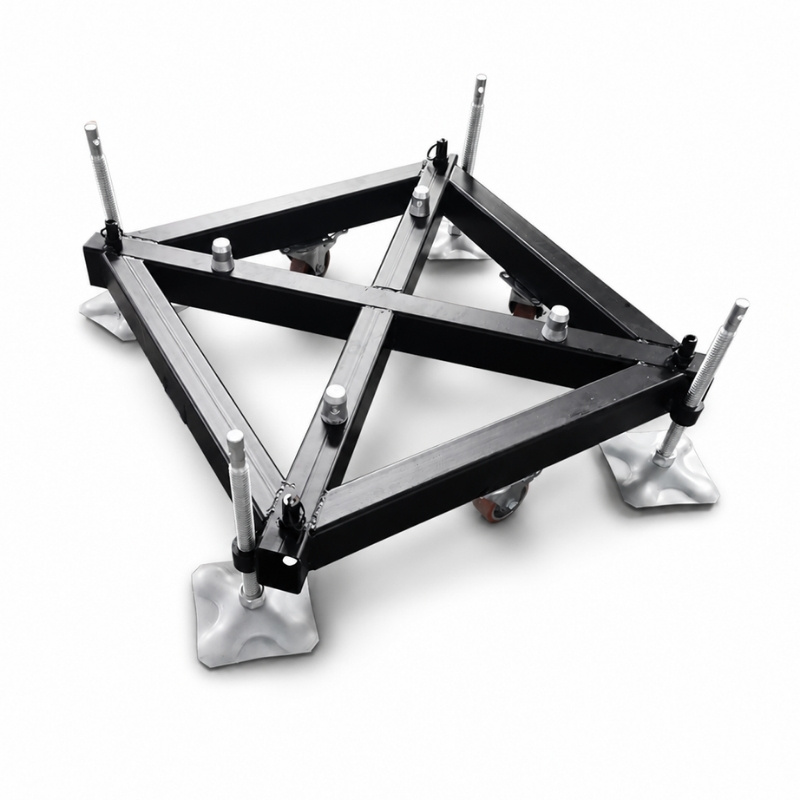

La base est constituée d'un cadre en acier Q235 à périmètre carré et d'une structure supérieure en forme de X. Ce cadre intègre les points de fixation de la structure, les roulettes et les pieds de nivellement. Son aspect noir s'harmonise avec les structures de treillis et le matériel événementiel noirs.
Quatre roulettes pour le positionnement de la base
Quatre roulettes pivotantes de 7,6 cm facilitent le déplacement et le positionnement de la base lors du montage et du démontage. Leur conception pivotante permet de changer de direction pour aligner la base avec l'emplacement prévu de la tour. Deux de ces roulettes sont équipées de freins pour maintenir la base en place.
Pieds de nivellement réglables

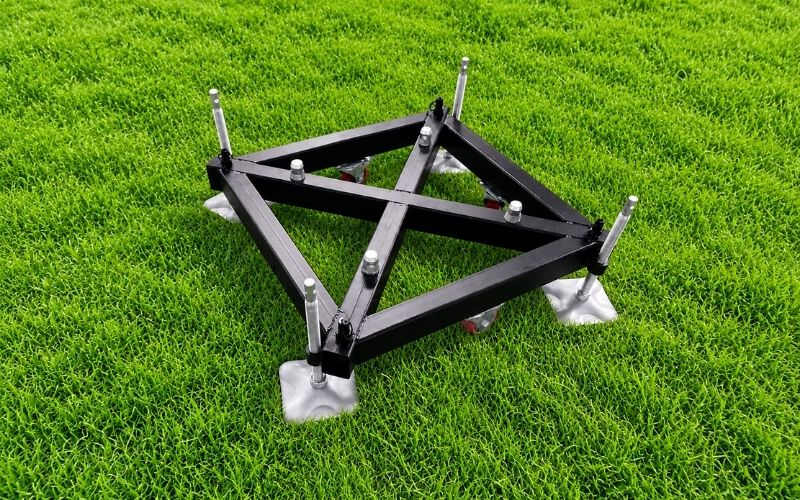

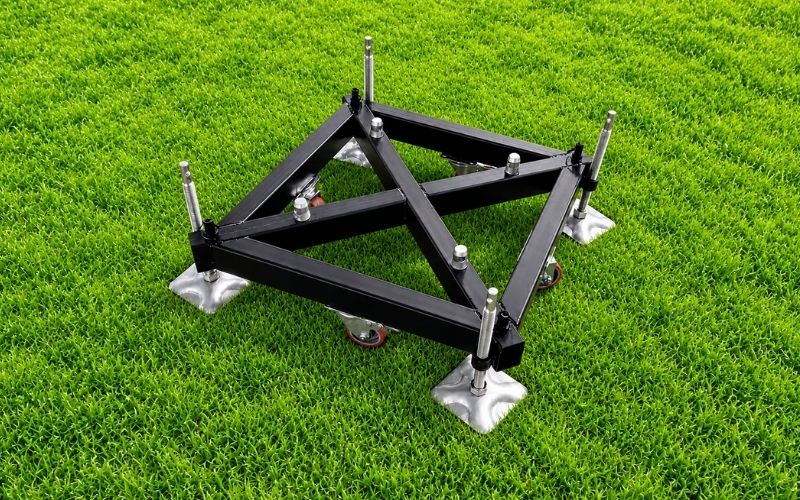

Chaque coin est équipé d'un pied de nivellement réglable par vis, permettant d'ajuster la base en quatre points. Les vis M20×250 mm assurent un réglage manuel, tandis que les plaques de 135×135 mm forment les surfaces de contact avec le sol. Ceci facilite la mise à niveau de la base avant l'assemblage du système de tour.
FAQ
Q : À quoi sert cette base de ferme ?

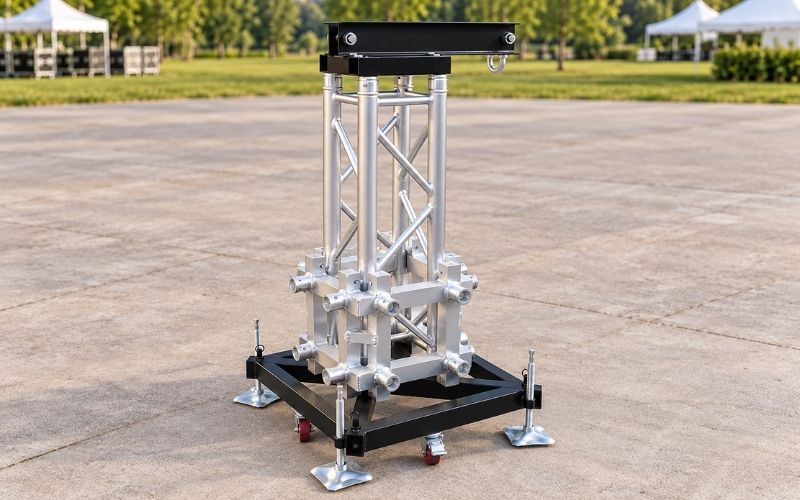

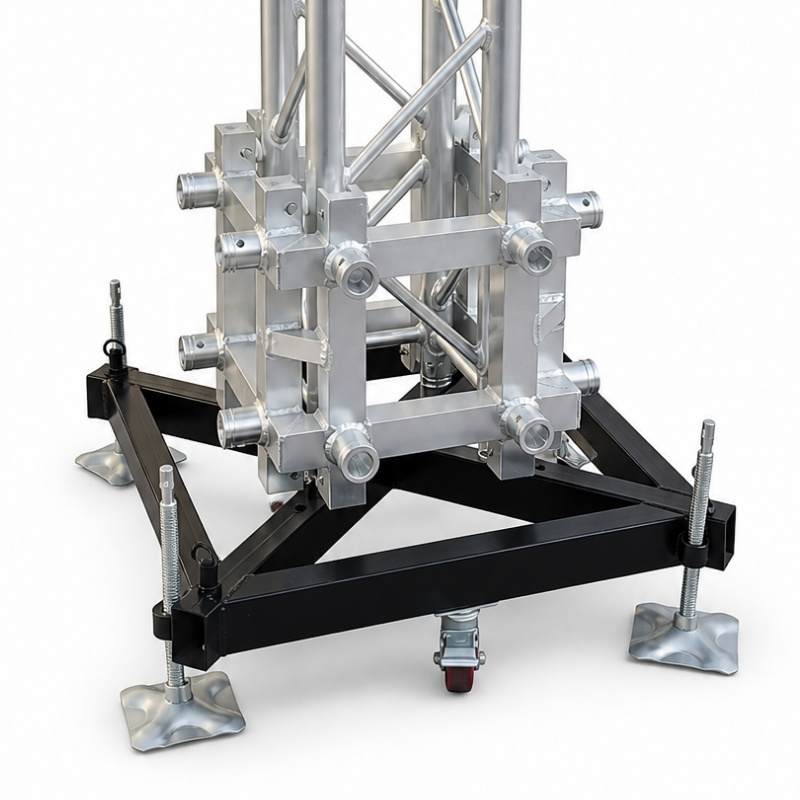

A : Il assure la liaison au niveau du sol pour un pilier de charpente compatible. La base combine des points de fixation pour la charpente, des roulettes et des pieds réglables pour le positionnement et la mise à niveau lors de l'installation.
Q : À quelle structure cette base est-elle adaptée ?
A : Cette version est configurée pour des poutres à emboîtement de 290 x 290 mm. Veuillez confirmer les dimensions de la poutre et les caractéristiques des connecteurs avant de passer commande, notamment si vous utilisez des équipements de différents fabricants.
Q : Cette base est-elle compatible avec une structure d'un autre fabricant ?
R : La compatibilité dépend des dimensions de la structure et des éléments de fixation. Cette base possède quatre points de fixation avec un entraxe de 239 x 239 mm. Veuillez nous fournir le schéma de votre structure et les spécifications des connecteurs afin que nous puissions vérifier la compatibilité avant de passer commande.
Q : Quelle est la différence entre les freins à roulettes et les pieds de nivellement ?
A : Les freins des roulettes permettent de maintenir la base en place lors du positionnement. Les quatre pieds de nivellement offrent des réglages indépendants aux quatre coins pour assurer la mise à niveau et le contact avec le sol en position stationnaire.
Q : Est-ce que la base soulève la tour à treillis ?
A : Les pieds réglables servent à niveler la base. Ils ne constituent pas un mécanisme de levage de la tour. Toute fonction de levage nécessite une tour et un système de levage compatibles, spécifiés séparément.
La manutention de lourdes plaques de base en acier est l'une des tâches les plus exigeantes physiquement lors du montage d'événements. Notre chariot porte-plaques six en un est conçu pour résoudre ce problème en permettant d'organiser et de transporter jusqu'à six plaques d'acier de 600 x 600 mm et de 8 mm d'épaisseur. Grâce au stockage vertical de ces plaques, ce chariot permet aux équipes techniques de charger, décharger et optimiser l'espace de transport avec une efficacité maximale.
EN SAVOIR PLUS
Le manchon en aluminium pour structure de charpente relie une poutre à un pilier dans un système de tour de charpente. Des galets de guidage internes guident le manchon le long de la tour lors de la montée ou de la descente de la structure à l'aide d'un système de levage compatible. Disponible en versions argent et noir, il constitue un point de connexion pratique pour les grilles de toiture de scène, les structures d'éclairage et les structures de buts de football.
EN SAVOIR PLUS
La base de la tour à treillis assure le support au sol des piliers. Fabriquée en acier Q235, elle combine quatre roulettes pivotantes et quatre pieds de nivellement réglables pour un positionnement aisé et une mise à niveau facile sur site. Le cadre noir comporte quatre points de fixation pour une poutre à emboîtement de 290 × 290 mm.
EN SAVOIR PLUS

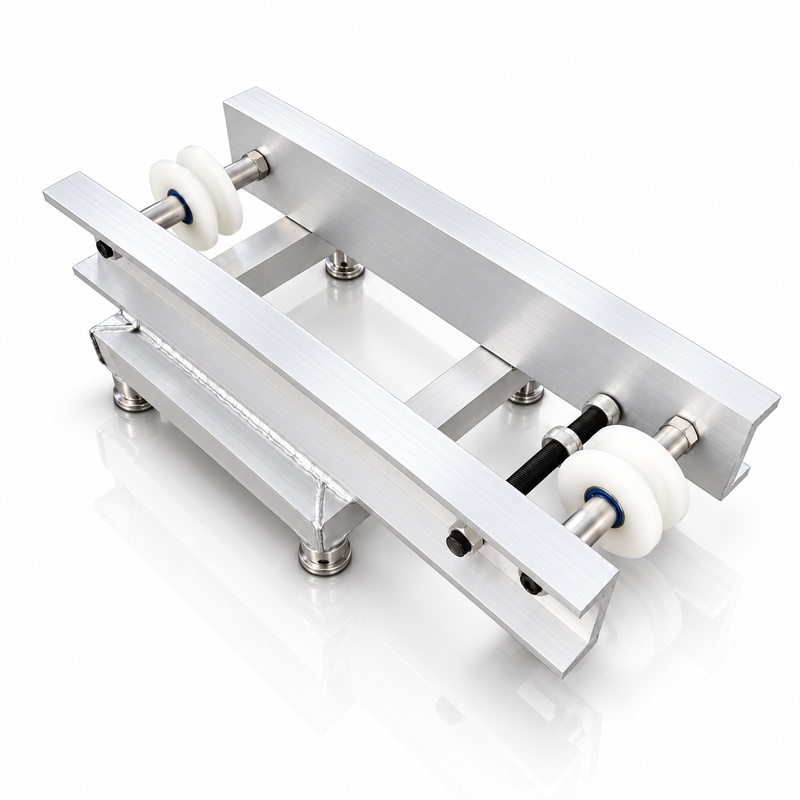

The Aluminum Truss Tower Top Section mounts at the top of compatible truss pillars and provides the upper pulley assembly for a ground support lifting system. Its crossbeam incorporates two pulleys and works with a matched hoist and sleeve block to guide the lifting path when raising or lowering connected truss beams.
