Poutre caisson en aluminium ou poutre à tenon et mortaise : laquelle choisir ?

Choisir ferme à tenon contre ferme en caisson en fonction de votre priorité : Poutre en caisson d'aluminium Pour les charges lourdes et une stabilité maximale, optez pour une structure à tenon et mortaise, ou pour un montage rapide et des installations plus légères. Le choix dépendra du compromis entre capacité de charge et rapidité de montage. Ce guide compare la résistance, le poids, le temps de montage, le coût et les applications pour vous aider à choisir en toute confiance. GF-Truss Nous fournissons les deux types, ce qui rend cette comparaison pratique et impartiale.

Points clés à retenir

• Choisissez une structure en caisson d'aluminium pour supporter des charges importantes et obtenir une stabilité maximale. Elle supporte en toute sécurité l'éclairage, les écrans et le matériel audio.

• Optez pour une structure à emboîtement pour un montage rapide et des installations portables. Elle permet un gain de temps lors du montage et du démontage pour les événements temporaires.

• Vérifiez toujours les charges admissibles certifiées pour votre portée. Choisissez le type de ferme en fonction du niveau de compétence de votre équipe et de votre budget total.

Qu'est-ce qu'une structure en caisson d'aluminium ?

Capacité de conception et de charge

Une structure en caisson d'aluminium est une structure soudée à profil carré conçue pour le levage et l'installation de matériel scénique. Sa conception à quatre cordes répartit le poids sur plusieurs tubes, ce qui lui confère une résistance et une stabilité exceptionnelles. Le profil carré assure également un support multidirectionnel, la rendant parfaitement adaptée aux charges lourdes telles que les systèmes d'éclairage, les écrans LED, le matériel audio et les écrans grand format.

Ces fermes sont généralement fabriquées en alliages d'aluminium 6061-T6 ou 6082-T6. Une ferme caisson standard de 500 x 500 mm utilise des tubes principaux de 50 x 3 mm et des tubes de contreventement de 30 x 2 mm. Les longueurs disponibles sont de 0,5 m, 1 m, 2 m, 3 m et 4 m. Il est impératif de consulter les abaques de charges certifiés pour votre portée et votre configuration de support spécifiques. Ne présumez jamais de la capacité.

Une règle essentielle s'applique : les valeurs de charge supposent une répartition uniforme de la charge sur les deux tubes inférieurs. Si vous ne chargez qu'un seul tube individuellement, les caractéristiques de résistance à la charge globale peuvent être réduites.

Avantages et inconvénients

La structure en caisson d'aluminium présente un avantage majeur par rapport à l'acier : une déformation prévisible. Elle offre un avertissement visuel avant d'atteindre sa limite. À l'inverse, une structure en acier peut céder brutalement. De plus, la légèreté du matériau facilite le transport. Neuf barres de 3 m x 500 mm de caisson tiennent dans un camion de 3 tonnes. À titre de comparaison, 200 m de structure triangulaire standard de 3 m tiennent dans le même camion.

En revanche, les fermes caissons coûtent plus cher que les modèles triangulaires classiques. De plus, chaque segment est plus lourd que les alternatives à tenons. GF-Truss propose des fermes caissons en aluminium à haute capacité de charge pour les constructions exigeantes.

Qu'est-ce qu'une ferme à tenon et mortaise ?

Conception et assemblage

La structure à emboîtement conique, également appelée structure conique à double embase, utilise des raccords à fourche fixés par des goupilles. Ce système repose sur un coupleur conique à deux extrémités. Chaque extrémité mâle du coupleur s'insère dans le connecteur femelle situé à l'extrémité d'une section de la structure. Les deux parties sont ensuite assemblées à l'aide d'une goupille. Un circlip empêche la goupille de se desserrer. Lors du montage, un maillet à emboîtement permet de mettre la goupille en place. Le retrait de la goupille permet de séparer les sections. Ce système de verrouillage rapide permet un montage et un démontage rapides. Les équipes événementielles privilégient la structure à emboîtement conique lorsque la rapidité est essentielle.

Les fabricants produisent les extrémités de fourches à partir d'alliages d'aluminium haute résistance. Les matériaux courants incluent l'aluminium 6005A-T6 et l'aluminium EN AW-6061 T6. Ces alliages offrent un bon compromis entre résistance et légèreté. Comparons cela aux structures à boulonner, également appelées structures à plaques. Ces structures utilisent des assemblages boulonnés, ce qui réduit les risques d'erreur de montage. Les équipes moins expérimentées les trouvent plus tolérantes. Cependant, le montage des structures à emboîtement est beaucoup plus rapide. Le montage et le démontage sont ainsi plus rapides.

Avantages et inconvénients

La structure à emboîtement offre des avantages indéniables pour les installations temporaires. Elle permet un gain de temps considérable lors du montage et du démontage. Sa conception légère simplifie la manutention. Les coûts de transport et de stockage sont ainsi réduits. Ces atouts expliquent la popularité de la structure à emboîtement auprès des sociétés de location et des équipes événementielles.

Ce système présente des limitations importantes. Les raccords coniques sont plus sujets aux erreurs d'assemblage que les systèmes boulonnés. Un opérateur inexpérimenté pourrait ne pas insérer correctement le coupleur ou oublier d'installer le clip en R. Une formation adéquate permet de réduire ces risques. Il est également impératif de vérifier que le matériau de l'extrémité de la fourche corresponde aux exigences de charge. Les structures à embase en aluminium conviennent parfaitement aux installations d'éclairage et d'affichage standard. Pour les systèmes de levage à charges lourdes, vérifiez toutes les capacités de charge auprès de votre fournisseur. GF-Truss peut vous guider vers la configuration la mieux adaptée à votre application spécifique.

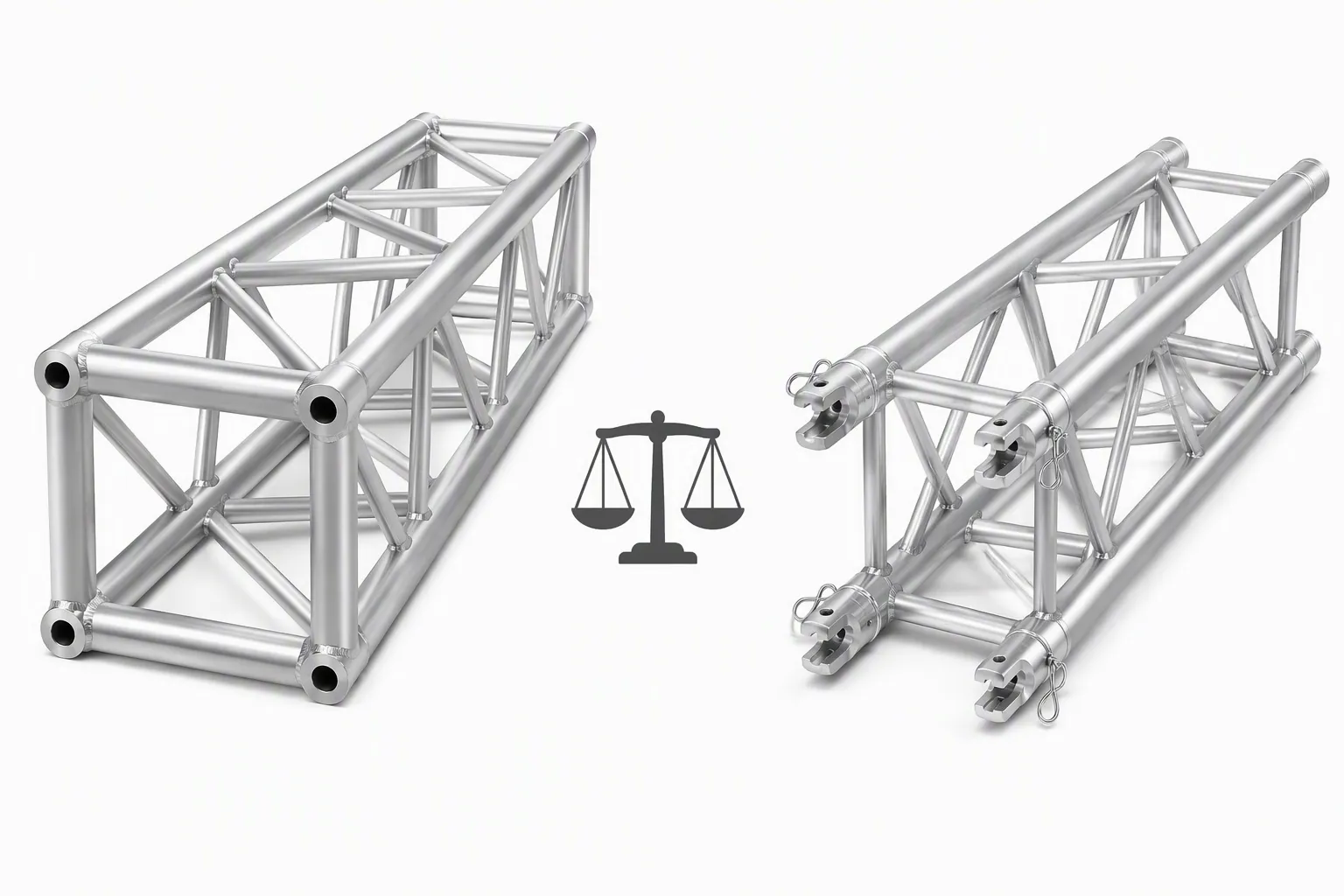

Comparaison entre les fermes caissons en aluminium et les fermes à tenons et mortaises

Résistance, poids et temps d'assemblage

Ce Comparaison des fermes caissons en aluminium Tout commence par la robustesse. La structure caisson l'emporte en termes de capacité de charge brute. Son profil carré à quatre barres répartit le poids sur plusieurs tubes. La structure à emboîtement convient parfaitement aux installations plus légères. Une scène extérieure de 10 m x 8 m supportant 250 kg d'éclairage est parfaitement compatible avec une structure caisson en aluminium de 30 cm (12 pouces) utilisant des raccords à emboîtement supportant 300 kg. Cette configuration vous offre une marge de sécurité sans dépassement de budget.

Le poids est un avantage pour les poutres à emboîtement. Les assemblages à fourche utilisent moins de matériau que les profilés caissons soudés. Chaque segment est déplacé plus rapidement et le chargement des camions est facilité. Le temps d'assemblage est également un atout pour les poutres à emboîtement. Les goupilles et les clips en R verrouillent les sections en quelques secondes. Les poutres caissons nécessitent souvent plus de manutention en raison de leur volume. Votre équipe réalise un montage à emboîtement en un temps record.

Coût et applications courantes

Le prix dépend du volume de la commande. Une poutre à emboîtement à prix d'usine (modèle TC220, marque TFR, Guangdong, Chine) certifiée TÜV présente une tarification dégressive :

Un système de structure caisson en aluminium haut de gamme est proposé à un prix de référence FOB de 39 à 119 $US le mètre, avec une commande minimale d'un mètre. Ce produit utilise des profilés en aluminium 6061-T6 ou 6082-T6 et convient aux scènes et décors de taille moyenne, en intérieur comme en extérieur. À noter : la structure caisson n'est pas toujours l'option la plus onéreuse. Le prix final dépend du volume de commande, de la qualité de l'alliage et des certifications.

Les applications distinguent clairement ces deux types de structures. Les concerts, les installations scéniques lourdes et les installations permanentes privilégient les structures à caissons. Les salons professionnels, les événements en extérieur et les parcs de location privilégient les structures à emboîtement. Ni les structures à boulons ni les structures à emboîtement ne sont universellement supérieures. Le choix idéal dépend de votre application spécifique. Une tournée de concerts nécessite une grande capacité de charge. Un salon professionnel de fin de semaine nécessite une grande rapidité d'installation. GF-Truss fournit les deux types de connexion, vous permettant ainsi d'adapter la structure à chaque situation au lieu d'imposer un seul type.

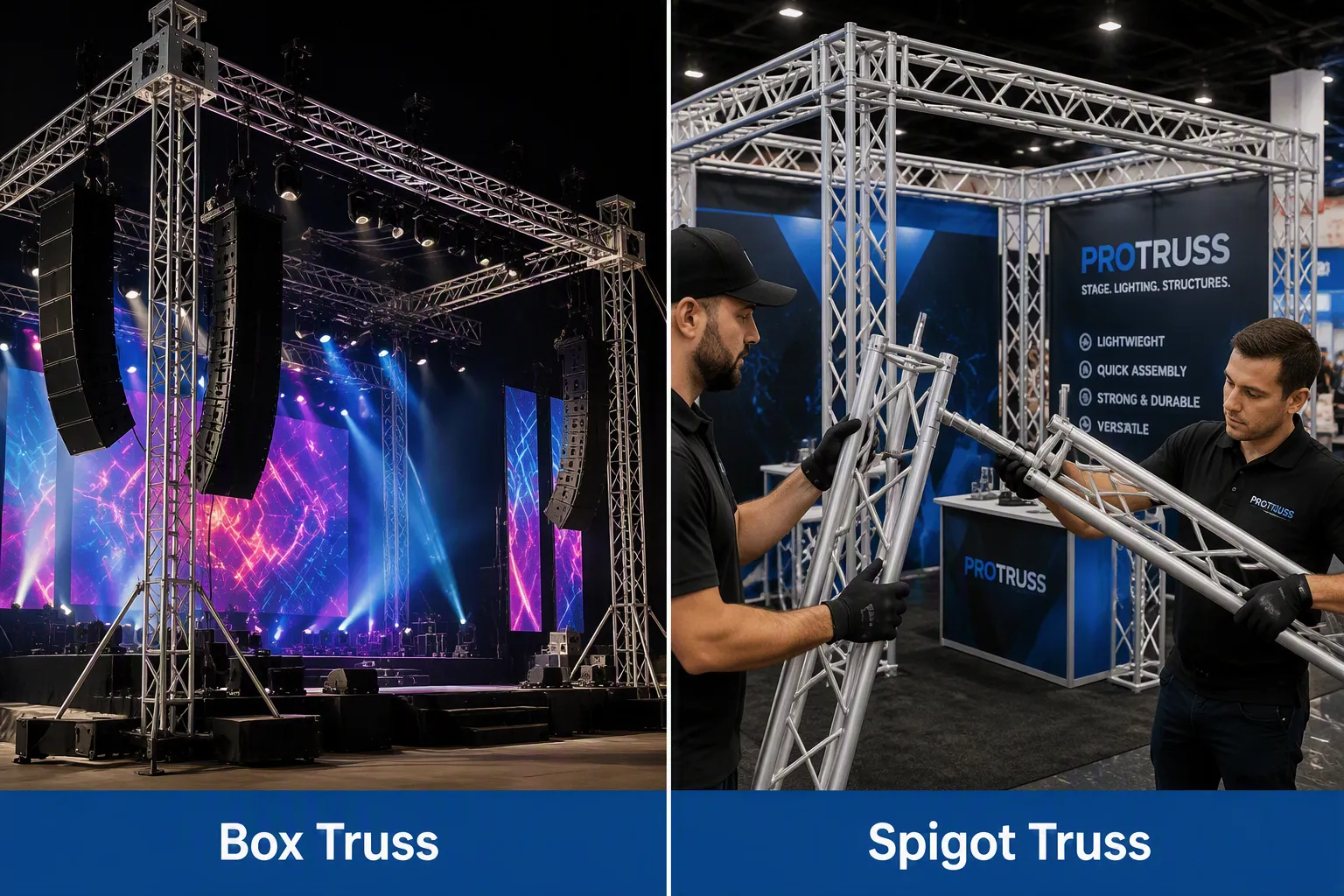

Quelle structure de treillis convient à votre événement ?

Concerts et installations scéniques lourdes

Les concerts exigent une capacité de charge maximale et une stabilité à toute épreuve. La structure en caisson d'aluminium est la solution idéale. Son profil carré à quatre barres répartit le poids sur plusieurs tubes, permettant ainsi d'accrocher sans souci des équipements d'éclairage lourds, des murs LED et des systèmes audio. Sa forme carrée offre également un support multidirectionnel, assurant la stabilité de la structure même sous des charges dynamiques.

Les festivals de musique en plein air suivent la même logique. Les normes de sécurité relatives au montage recommandent des structures conçues pour supporter des charges importantes et de grandes portées. Les structures coniques offrent un montage simple et une sécurité accrue pour les charges lourdes. Les structures à tenons et mortaises utilisent des tubes d'aluminium rigides et épais et conviennent aux charges très lourdes. Les structures pré-montées offrent une rigidité exceptionnelle pour les grandes portées et les supports massifs au sol ou en toiture. Les structures à plaques sont idéales pour les systèmes de sonorisation suspendus et pour des usages généraux. Les structures de tournée supportent les projecteurs et de nombreux équipements avec un poids minimal.

Il est essentiel d'adapter la structure à votre profil de charge spécifique. Une tournée de concerts avec une grande toiture nécessite une structure pré-assemblée ou à tenons. Une scène plus petite avec un éclairage modéré peut utiliser une structure conique ou à plaques. Consultez toujours les abaques de charge certifiés pour votre portée et la configuration de vos supports.

Salons professionnels et événements en plein air

Les salons professionnels et les événements en extérieur privilégient la rapidité et la portabilité. La structure Spigot est parfaitement adaptée à ces situations. Son système d'assemblage par goupille et douille permet à votre équipe de monter et démonter les sections en quelques secondes. Vous gagnez ainsi un temps précieux lors du montage et du démontage. Sa conception légère simplifie également le transport et le stockage.

Lors du choix d'un type de connexion, les organisateurs d'événements prennent généralement en compte les exigences de gréage, les calculs de charge et le calendrier de montage. Les sections de treillis caisson allient robustesse et légèreté, supportant des charges importantes tout en restant pratiques pour les équipes de montage ne disposant pas d'engins lourds. Leur assemblage par boulonnage garantit une intégrité structurelle optimale et répond aux normes de charge professionnelles. Le treillis à emboîtement permet un montage plus rapide pour les productions privilégiant la rapidité d'installation à la capacité de charge maximale absolue des systèmes boulonnés.

Pour les stands d'exposition, les structures à caissons conviennent aux grandes présentations, mais s'avèrent moins pratiques pour les stands plus petits. Les structures à emboîtement se montent rapidement, mais peuvent offrir une stabilité moindre que les systèmes boulonnés. Les petites structures à boulons carrés offrent un bon compromis entre portabilité, robustesse et facilité d'utilisation. Elles garantissent une structure stable et sans jeu.

Il est impératif de toujours vérifier les charges admissibles, la portée et le type de connexion pour des raisons de sécurité et d'efficacité. Une scène extérieure de 10 m x 8 m supportant 250 kg d'éclairage est parfaitement compatible avec une structure en caisson d'aluminium de 30 cm (12 pouces) utilisant des raccords à emboîtement supportant 300 kg. Cette configuration offre une marge de sécurité suffisante sans engendrer de dépenses excessives. Ne présumez jamais de la capacité de charge. Consultez les abaques de charge certifiés pour chaque installation.

Facteurs clés à prendre en compte avant d'acheter

Durée et budget

La longueur de la portée influence directement le choix de votre ferme. Plus la portée est grande, plus la capacité de charge et la rigidité structurelle doivent être élevées. La ferme caisson répond parfaitement à ces exigences grâce à sa conception à quatre membrures qui répartit le poids sur plusieurs tubes. La ferme à tenons multiples est plus adaptée aux portées courtes et aux structures légères. Vous réalisez des économies en choisissant une ferme adaptée à la portée réelle plutôt qu'en la surdimensionnant.

Le budget est également un facteur important. Les charpentes en aluminium sont plus chères à l'achat, mais offrent une meilleure maniabilité et une finition haut de gamme. Les charpentes en acier constituent une alternative économique et durable. Le budget total de votre projet doit prendre en compte le transport, la main-d'œuvre et le temps de montage. Une charpente moins chère, mais plus longue à installer, peut s'avérer plus coûteuse au final.

Compétences et soutien de l'équipage

L'expérience de votre équipe est importante. Les équipes expérimentées assemblent rapidement les fermes à emboîtement car les goupilles et les clips en R verrouillent les sections en quelques secondes. Les ouvriers moins expérimentés peuvent avoir des difficultés à positionner correctement les raccords. Les fermes boulonnées réduisent les erreurs d'assemblage car les connexions boulonnées laissent peu de place à l'erreur. Choisissez les fermes à emboîtement si votre équipe maîtrise bien le système. Choisissez les fermes boulonnées si vous avez besoin de marges de sécurité supplémentaires pour les ouvriers moins expérimentés.

GF-Truss vous accompagne dans votre choix. L'entreprise fournit les deux types de connexions et peut vous recommander la ferme la mieux adaptée à votre projet. Communiquez-lui la portée, la charge et le calendrier prévus. Elle vous aidera à trouver le juste équilibre entre résistance, rapidité et coût.

Avant d'acheter, vérifiez trois points : les charges admissibles certifiées pour la portée, le type de connexion que votre équipe peut gérer et le budget total, main-d'œuvre comprise. Ces vérifications permettent d'éviter des erreurs coûteuses et de garantir la sécurité de votre chantier.

Optez pour une structure caissonnée en aluminium pour une installation durable et résistante aux charges lourdes. Choisissez une structure à emboîtement pour une portabilité et un montage rapide. Adaptez votre structure à la charge, aux délais et aux compétences de votre équipe. Contactez ensuite GF-Truss pour obtenir des conseils sur votre prochain projet.

FAQ

Puis-je combiner des fermes caissons et des fermes à tenon et mortaise dans une même structure ?

Non. Mélanger les types d'assemblages crée des points faibles et des joints instables. Utilisez un seul système pour l'ensemble de votre construction. GF-Truss peut vous conseiller sur le choix le plus adapté à votre structure.

Comment puis-je vérifier la capacité de charge d'une ferme ?

Demandez le tableau de charges certifié du fabricant. Vérifiez la capacité de charge en fonction de votre portée et de l'espacement exacts des supports. Ne vous fiez jamais aux valeurs limites de capacité sans documentation.

Quel type de ferme dure le plus longtemps ?

Avec un entretien approprié, les deux modèles durent des années. L'aluminium résiste bien à la corrosion. Inspectez régulièrement les extrémités et les axes de la fourche pour détecter toute usure. Remplacez immédiatement les connecteurs endommagés.
