Structure de support murale LED personnalisée : Guide de conception et de planification

Un mur LED personnalisé, c'est bien plus que de simples écrans. C'est un système complet qui comprend les panneaux, la structure porteuse et l'installation. Si les panneaux LED définissent l'image, c'est la structure porteuse qui assure la stabilité, le niveau et la sécurité du mur, notamment pour les grandes installations, les surfaces incurvées ou les espaces extérieurs.

Ce guide explique comment planifier structure de support du mur LED Pour un système d'écran mural LED sur mesure : par quoi commencer, comment choisir le type de support adapté et quels éléments préparer avant de demander un devis ? Les principes décrits ici s'appliquent à tout projet d'écran mural LED sur mesure, et le processus de conception suit les mêmes étapes, quelle que soit la marque de l'écran ou la taille du panneau. Chez GF-Truss, nous nous spécialisons dans la conception et la fabrication de systèmes de support en aluminium, et nous aidons nos clients à répondre à leurs différents besoins en matière d'installation d'écrans muraux LED.

Que comprend un système mural LED personnalisé ?

Un complet système de support mural LED comporte trois parties :

1. Panneaux LED : fournis par le fabricant de votre écran.

2. Structure porteuse : poutres de fondation, fermes d’échelle, bases, fixations rapides/verrous à vis et traverses qui maintiennent les panneaux. C’est là qu’intervient le fabricant de fermes et d’échafaudages.

3. Installation et gréage : assemblage, mise à niveau et contrôle de sécurité sur site.

Choisir la bonne structure dès le départ permet d'éviter des reprises coûteuses et des installations dangereuses. Notre guide étape par étape Comment installer les supports de sol pour éclairage mural LED ? explique comment l'ensemble du système est assemblé sur site.

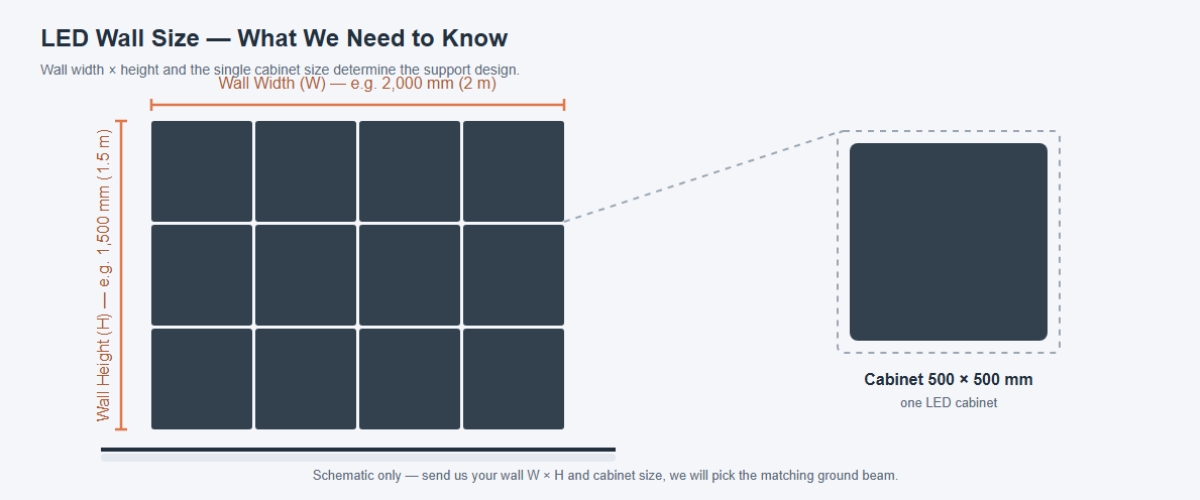

Dimensions clés avant de concevoir le support

Avant de concevoir la structure de support du mur LED, nous avons besoin des informations suivantes de votre part :

• Dimensions totales du mur: largeur et hauteur du mur LED fini (ex 5m×3m).
• Dimensions du panneau/armoire LEDLes dimensions d'un panneau LED (par exemple 500×500 mm, 500×1000 mm, 640×640 mm, 960×960 mm) déterminent le type de faisceau au sol à choisir.
• Au sol ou hors sol: le mur repose-t-il sur le sol, ou son bord inférieur est-il surélevé (pour les scènes, les passerelles, les caméras) ?
• Plat ou incurvé: si le mur est plat ou s'il utilise des panneaux LED incurvés/flexibles nécessitant un système de support incurvé ?
• Intérieur ou extérieurLes murs extérieurs nécessitent une conception résistante au vent et un lestage ; les murs intérieurs sont principalement une question de stabilité.
• Conditions du site: planéité du sol, hauteur sous plafond et espace disponible pour l'accès lors de l'assemblage.

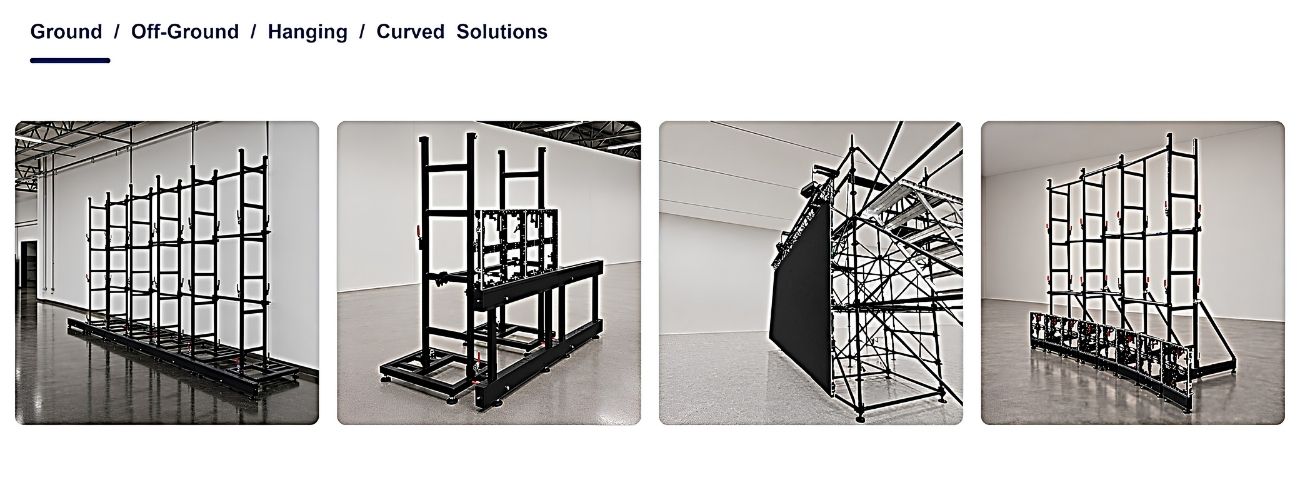

Choisir le bon type de support mural pour LED : au sol, hors sol ou suspendu

Le type de support découle directement des dimensions ci-dessus :

• Soutien au sol

Structures supportées par le sol/empilées Placez le mur LED directement sur les poutres de base ou les cadres au sol. Il est couramment utilisé pour des événements temporaires sur des surfaces solides et planes, notamment lorsque la suspension au plafond est impossible. Support mural LED au sol offre une installation rapide et ne nécessite pas de capacité de charge aérienne.

• Support hors sol

Structures hors sol L'écran LED est surélevé grâce à des supports verticaux et des systèmes d'entretoises. Ce type de structure est souvent privilégié pour les scènes, les environnements de diffusion et les applications nécessitant une meilleure visibilité ou une optimisation de l'espace. Contrairement aux structures au sol, les structures de levage exigent une attention particulière en matière de stabilité, de conception des pieds et de renforcement latéral.

• Solution de suspension

Les murs d'écrans LED suspendus sont fixés à des structures existantes, comme des charpentes métalliques. Cette solution convient aux espaces permanents, aux studios et aux installations où l'espace au sol doit rester dégagé. Dans ces installations, une poutre de suspension dédiée est généralement utilisée pour relier les panneaux LED à la structure porteuse.

• Murs LED incurvés

Murs LED incurvés L'utilisation de panneaux LED incurvés ou flexibles peut nécessiter différentes solutions de support selon la structure de l'écran et les exigences d'installation. En fonction de la hauteur d'installation et des conditions du site, des supports au sol incurvés ou des solutions hors sol incurvées peuvent être choisis pour s'adapter aux différentes configurations structurelles et exigences d'installation.

Pour un mur sur mesure, Notre article de synthèse Systèmes de support au sol pour murs LED: Types, conception et applications explique en détail chaque type de support.

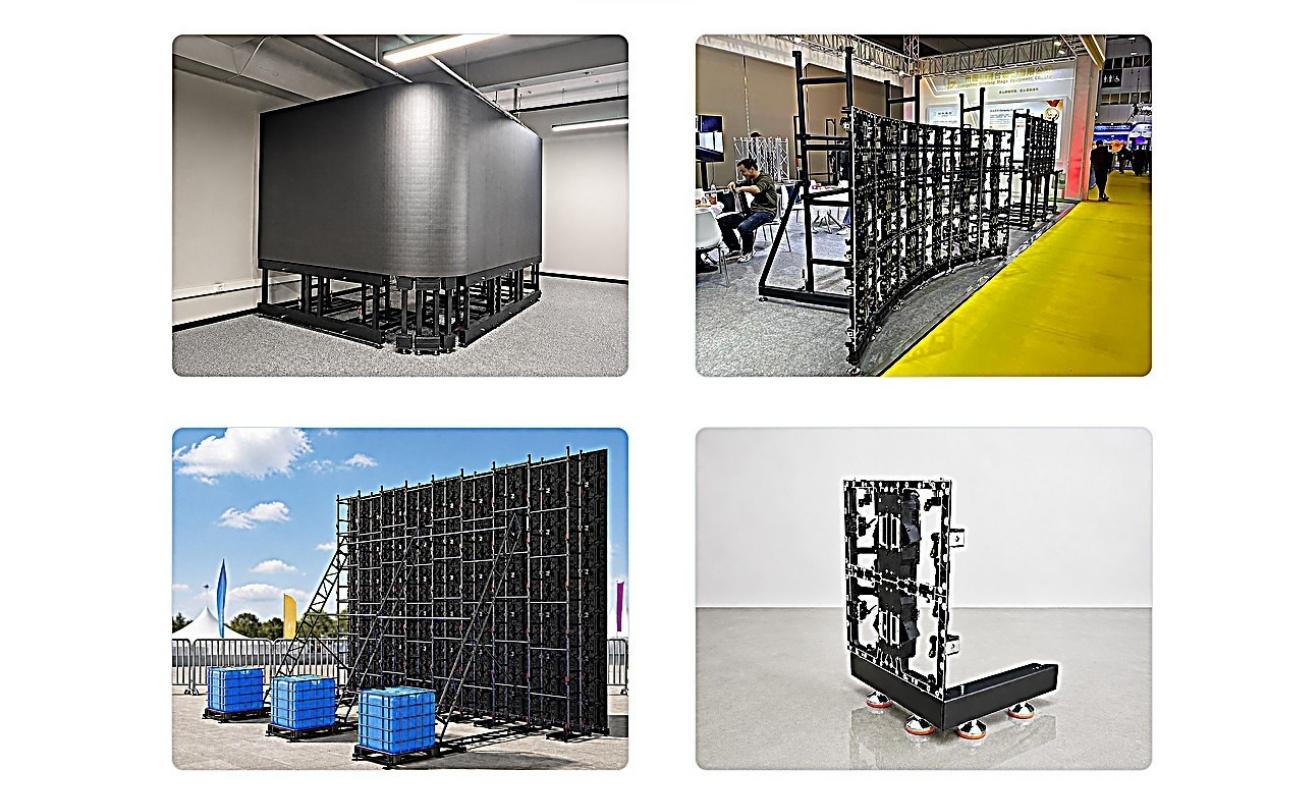

Conception structurelle pour les murs sur mesure de grande taille ou de forme inhabituelle

Une fois le type de panneau choisi, la conception commence. L'objectif n'est pas seulement de supporter les panneaux, mais aussi de garantir la stabilité de l'ensemble du mur sous son propre poids, lors du montage et pendant toute sa durée de fonctionnement. Les considérations de conception suivantes s'appliquent à la plupart des projets de murs LED sur mesure.

• Hauteur et stabilité

Plus le mur est haut, plus le centre de gravité s'élève, et à largeur de base égale, la résistance au basculement diminue. Lorsque la hauteur de l'installation atteint 5 mètres, il est recommandé d'utiliser une base élargie avec un système de lestage. Il est conseillé de consulter… Système de ballast, base élargie, support au sol pour mur vidéo LED 8×6m Pour la spécification de cette option agrandie, l'emprise au sol plus large et la possibilité d'ajouter des contrepoids augmentent la résistance au renversement de la structure, ce qui est important pour les murs de grande hauteur et les murs extérieurs.

• charge du vent pour les murs extérieurs

Pour une utilisation extérieure, la charge due au vent est généralement le facteur déterminant, car la force exercée par le vent sur un écran de grande hauteur peut dépasser le poids de l'écran lui-même. Les conditions de vent varient considérablement selon la région, la saison et l'exposition ; la conception doit donc être adaptée à l'environnement local du site d'installation. Concrètement, cela implique d'utiliser une base plus large, d'ajouter du lest ou d'ancrer la structure au sol lorsque le site le permet. La quantité exacte de lest ou la méthode d'ancrage dépendent des spécificités de chaque site.

• angles à 90 degrés

Les solives ne sont pas nécessairement alignées. Elles peuvent être coupées et biseautées pour former des angles droits, permettant ainsi des configurations de murs en L, des transitions d'angle et des écrans enveloppant une structure. Cette configuration est souvent requise pour les stands d'exposition, les lancements de produits et les présentoirs multifaces, où le mur doit épouser la forme du lieu et non l'inverse.

• Panneaux plats et flexibles assortis

Notre système de support mural LED permet d'associer des panneaux LED plats à des panneaux LED flexibles. En tenant compte des caractéristiques structurelles spécifiques à chaque type de panneau, nous concevons des systèmes de support sur mesure garantissant une intégration parfaite et un alignement optimal.

• Configurations mixtes de panneaux/armoires LED

Nos systèmes de support pour murs d'écrans LED sont conçus pour accueillir des panneaux/armoires LED de 500 × 500 mm et de 500 × 1000 mm, offrant ainsi une plus grande flexibilité pour différentes dimensions et configurations d'écran. Cette conception flexible permet d'optimiser l'agencement des écrans, de s'adapter aux exigences de divers projets et de réaliser une installation plus efficace des murs d'écrans LED.

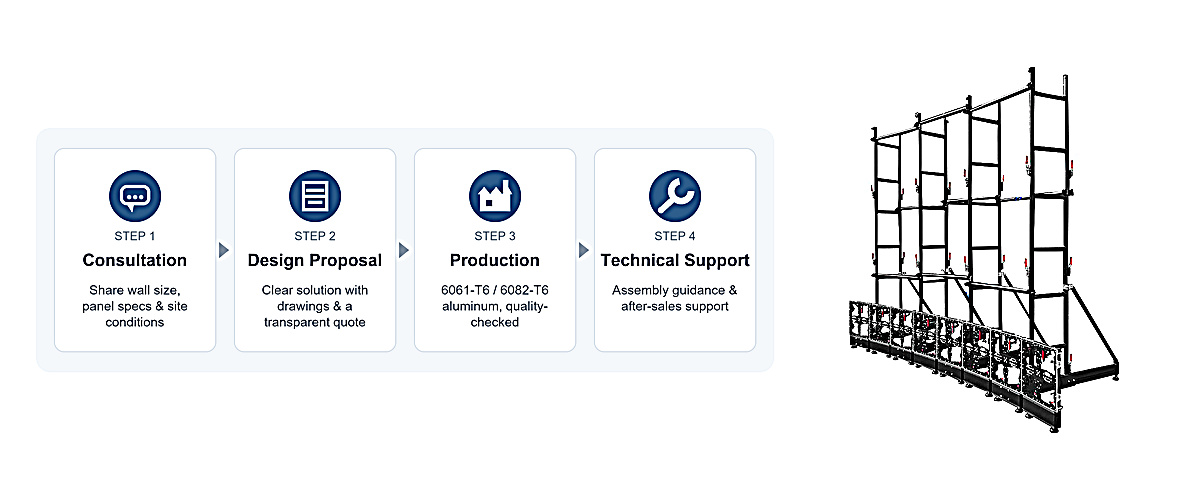

Comment nous fournissons des solutions de support mural LED personnalisées

Notre processus de personnalisation est conçu pour éliminer les incertitudes :

• Consultation : vous nous indiquez les dimensions de votre mur, les spécifications de vos panneaux, les conditions du site et l'application prévue.
• Proposition de conception : vous recevez une solution claire avec des plans et un devis transparent.
• Production : fabriqué dans notre usine avec de l'aluminium 6061-T6/6082-T6, contrôlé en qualité avant expédition.
• Assistance technique : conseils de montage et assistance après-vente pour votre installation.

Notre équipe d'ingénieurs allie expérience pratique et expertise structurelle pour fournir des solutions de support sur mesure qui contribuent à garantir des installations sûres, efficaces et fiables. Pour en savoir plus sur nos solutions personnalisées, consultez notre site web. www.gftrusses.com.

FAQ

Q : Quelle est la hauteur maximale de votre support au sol pour mur LED ?

A : Un système de support au sol standard pour mur d'images LED atteint une hauteur maximale de 5 m. Avec la version à base élargie (Ballast System Enlarged Base LED Video Wall Ground Support), la hauteur peut atteindre 8 m. Pour les installations intérieures où la structure peut être fixée au mur, des hauteurs allant jusqu'à 10 m sont possibles.

Q : Est-il possible de personnaliser les serrures ?

A : La fixation des panneaux à la structure est un point de friction fréquent, notamment avec les panneaux de location provenant de différents fabricants. Si vos panneaux sont équipés de trous de fixation rapide, veuillez nous envoyer le plan du panneau afin que nous puissions adapter les fixations rapides. Dans le cas contraire, des fixations à vis sont utilisées.

Q : Support au sol ou structure en treillis pour mon mur LED : lequel choisir ?

R : Ce choix est fréquent lors de la commande du premier mur. Le support au sol est plus rapide à monter et ne nécessite aucune fixation au plafond, ce qui convient parfaitement à la location et aux tournées. Les systèmes de treillis ou de suspension sont plus adaptés aux murs hauts et aux salles comportant des points d'ancrage structurels. Le tableau comparatif des types de supports ci-dessus détaille les avantages et les inconvénients de chaque option, et nous pouvons vous recommander une configuration adaptée à votre mur.

Q : De quelles informations avez-vous besoin pour un devis personnalisé ?

A : Dimensions du mur (L×H), dimensions du panneau LED, installation au sol/hors sol, plat/courbe, intérieur/extérieur. Grâce à ces informations, nous pouvons généralement vous fournir une solution préliminaire et un devis sous 2 jours ouvrés. Consultez notre catalogue. catégorie de support mural LED pour découvrir toutes les solutions de support mural LED personnalisées disponibles.
