Guide des structures événementielles : Comment choisir une structure pour les concerts, les salons professionnels et les événements en plein air

Ce guide couvre trois applications courantes d'un système de structure de scèneConcerts, salons professionnels et événements en plein air : nous expliquons pour chacun d’eux comment choisir la structure événementielle la plus adaptée en comparant les charges requises, la configuration, la compatibilité, les conditions d’installation et la durabilité.

Que fait réellement Event Truss ?

An système de structure de scène événementielle Il s'agit d'une structure métallique modulaire qui supporte en toute sécurité l'équipement de production au-dessus ou autour d'une scène. Concrètement, elle accueille éclairages, haut-parleurs, écrans LED, bannières et décors ; elle répartit leur poids sur des tours, des supports au sol ou des points d'accroche spécialement conçus ; et elle permet de créer des structures variées, allant des grilles d'éclairage et des toitures de scène aux stands d'exposition et aux arches d'entrée. Grâce à cette surélévation, le sol reste dégagé et la visibilité du public est optimale.

La plupart structure événementielle est fabriqué à partir dealliage d'aluminium 6082-T6 ou 6061-T6. Les deux offrent de bonnes performances pour les applications événementielles standard. L'épaisseur de la paroi du tube, la conception des soudures, la section transversale et la géométrie du connecteur sont des facteurs plus importants à prendre en compte. Anatomie d'une structure de scène en aluminium Ce guide explique comment ces composants fonctionnent ensemble.

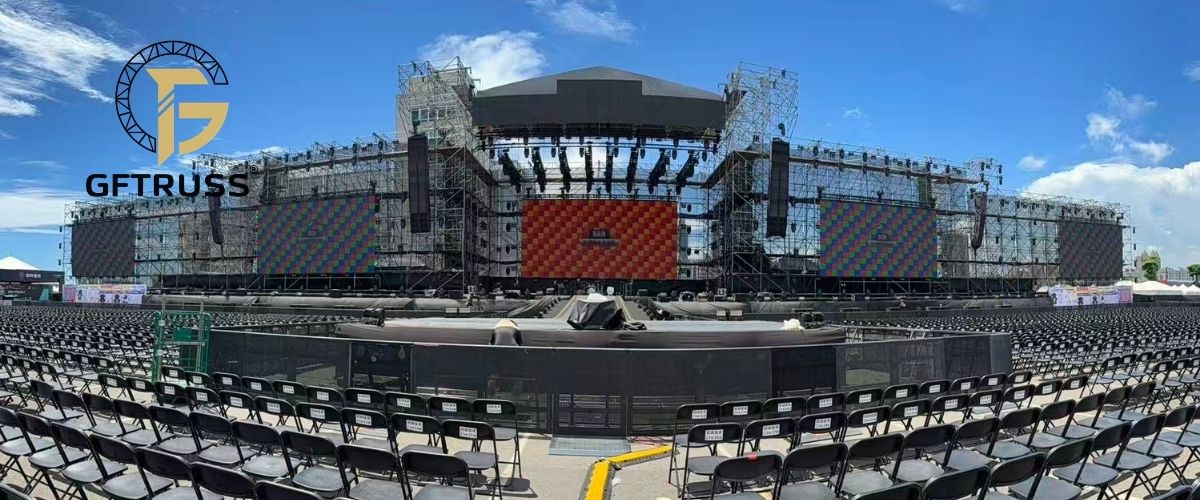

Structure de concert : charge utile élevée et installation rapide

La production de concerts met les structures de scène à rude épreuve. Une installation typique de tournée charge la structure principale avec une combinaison de projecteurs asservis, d'enceintes line array et d'écrans LED. Il est courant qu'une seule structure principale supporte entre 800 kg et plus de 1 500 kg d'équipement suspendu.

La section transversale de la structure doit être choisie en fonction de la configuration complète. Notre guide choisir la bonne taille de structure d'éclairage explique les différences pratiques entre les dimensions courantes des fermes. Des produits tels que treillis caisson de 520x520 mm, et treillis rectangulaire de 520 x 760 mmsont généralement envisagées pour les structures de grande taille. Utiliser une section de 200 mm dans ce cas précis constitue une inadéquation structurelle que la plupart des organisateurs expérimentés refuseront d'employer.

Structures de treillis pour événements de grande envergure

Ces structures de grande taille sont conçues pour les scènes de concert, les supports d'écrans LED, les charpentes de toiture et autres configurations événementielles exigeantes. Contactez notre équipe en précisant les dimensions de votre projet, l'emplacement des supports, le poids du matériel et l'environnement d'installation. Nous analyserons votre projet et vous aiderons à trouver la structure la plus adaptée à votre configuration.

En savoir plus

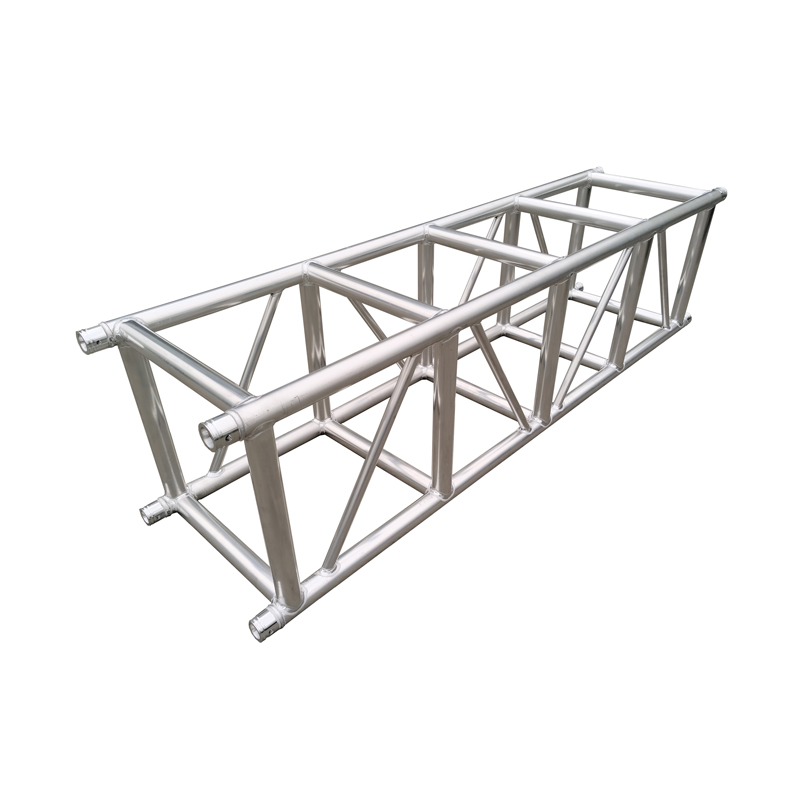

520×520 mm

Ferme à tenon

En savoir plus

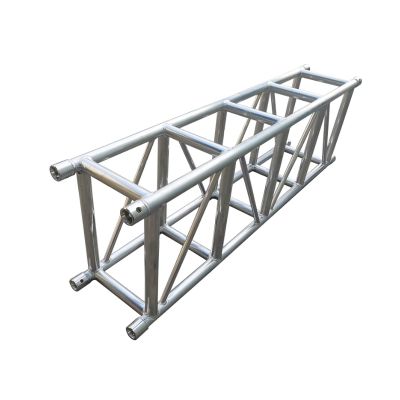

520×760 mm

Ferme à tenon

En savoir plus

Pour les tournées de concerts, l'efficacité et la réutilisabilité du matériel sont essentielles. Les structures de treillis doivent résister à des montages, des transports et des démontages fréquents sans que leur intégrité structurelle ni la précision de leurs assemblages ne soient compromises. Des matériaux durables, des composants standardisés et des fixations remplaçables permettent d'allonger leur durée de vie. Un contrôle régulier est indispensable avant chaque installation afin de détecter toute déformation, fissure, usure excessive ou connecteur endommagé.

Les murs d'images LED peuvent engendrer des charges bien supérieures aux attentes initiales des acheteurs. Par exemple, un écran de 3,5 m x 2 m peut peser 230 kg, voire plus. La position de la charge est tout aussi importante, car les charges concentrées influent sur le moment de flexion, l'effort tranchant, la capacité de fixation et la flèche de la structure. Il est donc impératif de déterminer les dimensions requises de la structure et la portée admissible à partir des données de charge fournies par le fabricant. Pour les installations complexes ou les configurations non couvertes par ces données, la conception structurelle complète doit être validée par un bureau d'études spécialisé dans les systèmes de structures et les installations événementielles temporaires.

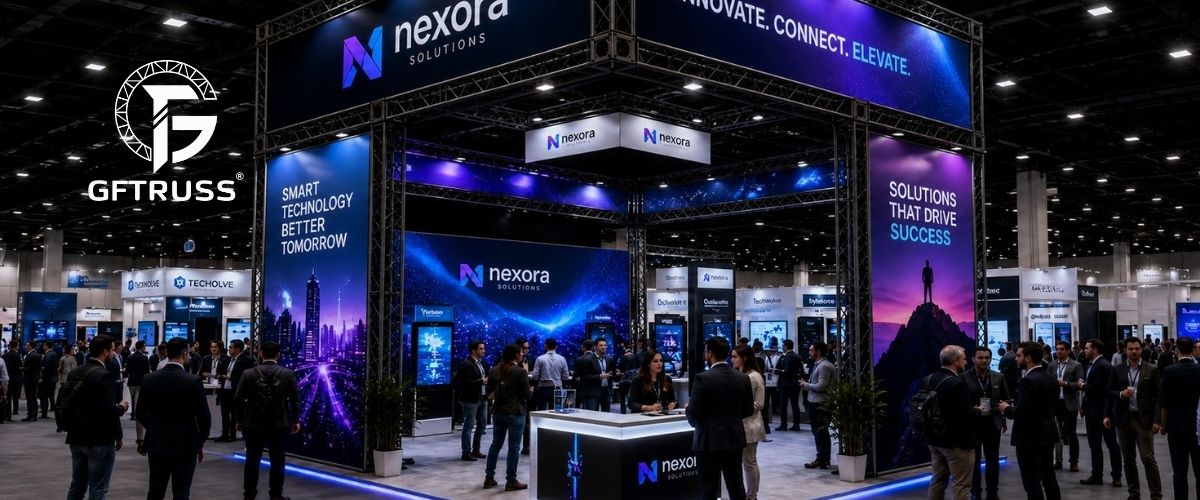

Structures pour salons professionnels : modularité, compatibilité et installation efficace

Les exigences d'un salon professionnel sont presque à l'opposé de celles d'un système de sonorisation pour un concert. Les charges utiles sont plus légères, mais le système doit pouvoir se reconfigurer efficacement pour s'adapter à différentes tailles de stands, allant d'un espace linéaire de 3 x 3 m à un îlot de 10 x 10 m. L'installation est généralement effectuée par de petites équipes, parfois sans personnel spécialisé, ce qui implique que le processus de montage doit être extrêmement simple.

Une structure carrée de 290 x 290 mm répond aux besoins de la plupart des installations pour salons professionnels. Légère et manipulable par deux personnes, elle est suffisamment robuste pour supporter des bannières en tissu, des rubans LED, des projecteurs et des petits écrans.

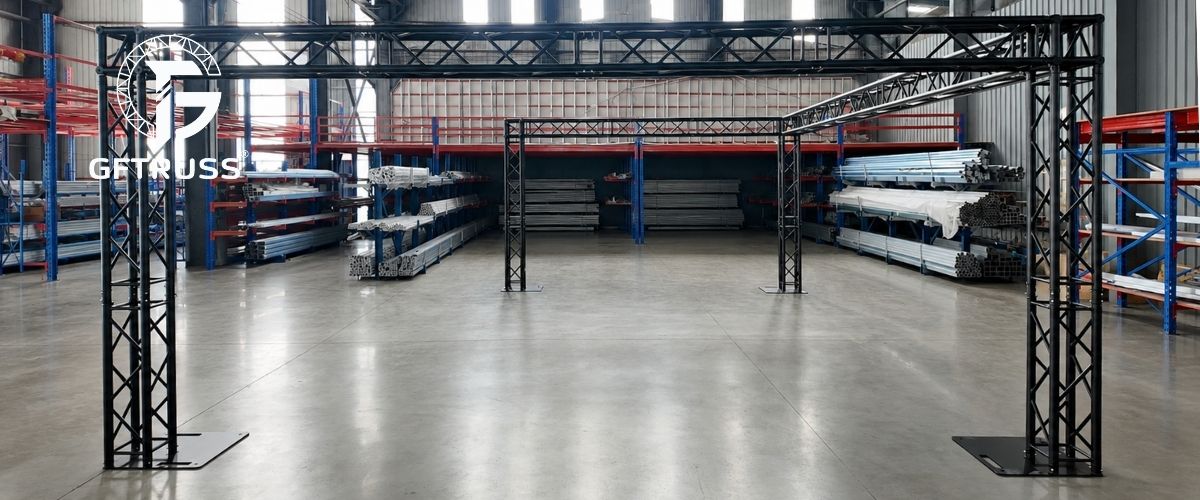

Pour les espaces d'exposition, la question primordiale concerne la compatibilité des systèmes de connexion et des accessoires. Un système de treillis modulaire, où chaque angle et chaque manchon provient du même fabricant, garantit une réutilisation systématique. Le problème rencontré par les acheteurs est l'achat des treillis principaux auprès d'un fournisseur et des accessoires ailleurs. Les tolérances des coupleurs et les diamètres extérieurs des tubes varient d'un fabricant à l'autre. Un mauvais assemblage entraîne une répartition inégale de la charge et un manque d'harmonie visuelle.

Structures pour événements en extérieur : considérations relatives au vent et à la stabilité

Les structures de charpente utilisées pour les événements en extérieur sont sensibles au vent, notamment lorsqu'elles sont équipées de banderoles, d'écrans LED et de bâches. Ces éléments augmentent la prise au vent et peuvent affecter la stabilité de l'ensemble de la structure.

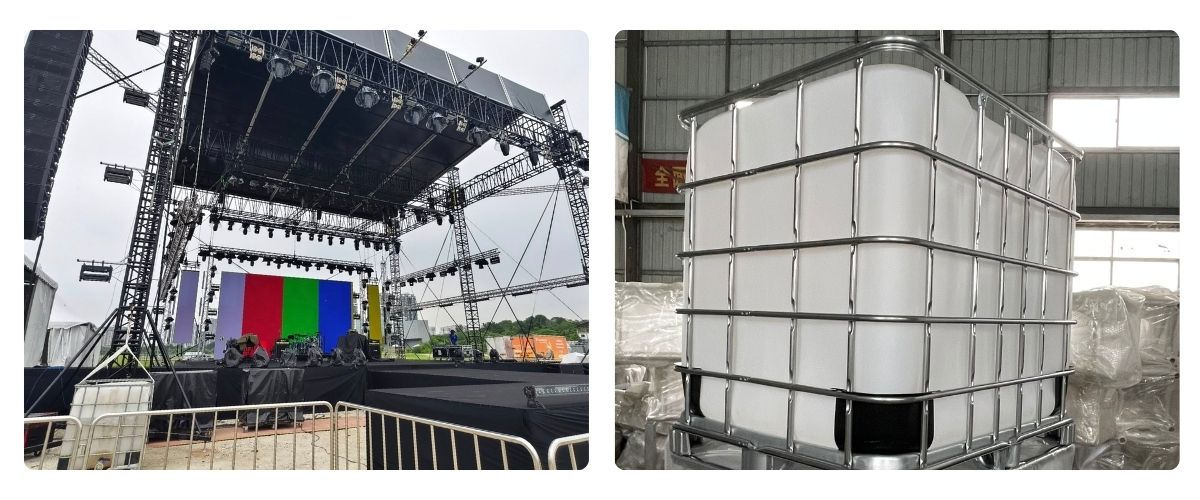

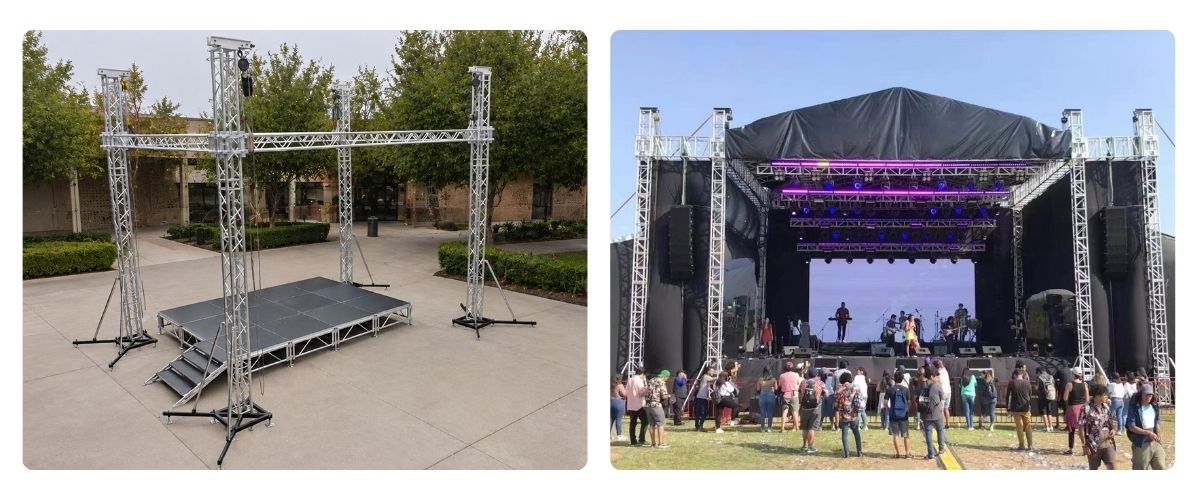

La stabilité en extérieur peut nécessiter des stabilisateurs, des câbles d'acier, du lest, des ancrages au sol ou une combinaison de ces méthodes. La solution appropriée dépend de la structure complète et des conditions réelles du site. Des réservoirs de lest remplis d'eau peuvent être pratiques lorsque le forage du sol est interdit, mais leur poids, leur emplacement, leur fixation et la surface d'appui requise doivent être vérifiés. Le lest améliore la stabilité générale, mais n'augmente pas la capacité structurelle de la charpente elle-même.

Avant l'installation, la configuration complète doit être évaluée par un ingénieur structure qualifié, spécialisé dans les structures événementielles temporaires. Cette évaluation doit porter sur la disposition de la charpente, les équipements supportés, les banderoles ou écrans fixés, la méthode de stabilisation, la nature du sol et les conditions météorologiques prévues. Le fournisseur de la charpente peut fournir les spécifications du produit et les données de charge disponibles, tandis que l'ingénieur du projet doit vérifier que la structure complète est adaptée à l'usage extérieur prévu.

Avant d'acheter : Application, compatibilité système et assistance à long terme

Le choix d'une structure de structure événementielle doit se fonder avant tout sur son usage prévu, et non sur ses dimensions extérieures ou son prix. Éclairage de concert, stands d'exposition, supports d'écrans LED, structures d'entrée et installations extérieures imposent des exigences différentes à un système de structure. Avant de demander un devis, il est essentiel de préciser l'utilisation prévue de la structure, sa portée approximative, la configuration des supports, les équipements à fixer et si elle sera installée en intérieur ou en extérieur.

⬤ Commencez par la configuration complète

L'évaluation d'une section de treillis ne peut être dissociée de la structure dans laquelle elle sera utilisée. La portée, la position des appuis, l'emplacement des charges, les angles, les pylônes, les douilles et les équipements suspendus influent tous sur la configuration finale. Il est impératif de fournir au fournisseur un maximum d'informations sur le projet, notamment les dimensions prévues, les types d'équipements, leurs poids approximatifs et l'environnement d'installation.

⬤ Conservez les composants au sein d'un système compatible

Les sections de treillis présentant des dimensions extérieures similaires ne sont pas automatiquement interchangeables. Les diamètres des cordes, les dimensions des tenons, la géométrie des axes, les tolérances des connecteurs et la disposition des entretoises peuvent varier d'un système à l'autre.

Les éléments de charpente, les angles, les bases, les manchons, les tenons et les goupilles doivent donc provenir d'un système compatible. Un connecteur qui s'emboîte parfaitement ne garantit pas nécessairement les performances structurelles escomptées. Il est déconseillé d'associer des composants de fabricants différents, sauf s'ils sont conçus sur mesure et conformes aux plans.

L'utilisation d'un système unique et cohérent facilite également les extensions futures. Les éléments supplémentaires (longueurs, angles, connecteurs et composants de tour) appartenant à la même gamme de produits s'aligneront plus facilement et plus facilement.

⬤ Confirmer les informations disponibles sur le produit

Avant de passer commande, veuillez vérifier les spécifications techniques disponibles pour la structure sélectionnée. Ces informations peuvent inclure la référence, la section transversale, les dimensions hors tout, les dimensions des tubes, l'alliage d'aluminium, le poids unitaire, le type de connexion, la finition de surface et la visserie recommandée.

⬤ Envisager une utilisation à long terme

Un système de charpente réutilisable dépend de la disponibilité continue de pièces compatibles. Renseignez-vous sur la disponibilité des embouts, goupilles, clips en R, angles, bases et autres accessoires de rechange. N'utilisez pas de quincaillerie de connexion générique, même si elle semble convenir.

Le stockage, le transport et l'inspection doivent également être pris en compte avant l'achat. Les manipulations répétées peuvent entraîner des bosses, des déformations, une usure des connecteurs ou des dommages aux soudures. Il est recommandé de contrôler régulièrement les composants et de cesser d'utiliser toute partie endommagée.

Besoin d'aide pour planifier la configuration de votre structure événementielle ?

Partagez avec GF-Truss les informations relatives à votre application prévue, aux dimensions globales, à la configuration des supports, au poids approximatif de l'équipement et à l'environnement d'installation. Notre équipe analysera ces informations, identifiera les produits compatibles et vous établira un devis pour votre projet.

Discutez de vos besoins en matière de fermes de toit

FAQ

Q : Quelles informations dois-je fournir avant de demander un devis pour une charpente ?

A : Veuillez préciser l'application prévue, les dimensions globales de la structure, le système de support, le poids approximatif des équipements et l'environnement d'installation. Ces informations nous permettront de vous proposer la structure en treillis d'aluminium compatible.

Q : Une ferme plus grande a-t-elle toujours une capacité de charge plus élevée ?

R : Pas nécessairement. La section transversale externe ne représente qu'un aspect de la conception d'une structure treillis. Les dimensions des tubes, la disposition des contreventements, l'état de l'alliage, la conception des soudures, le système d'assemblage, la portée et la répartition des charges influent tous sur sa capacité. Il est plus fiable d'évaluer chaque produit en fonction de son modèle et de sa configuration spécifiques, plutôt que de supposer qu'une dimension plus importante est synonyme de résistance.

Q : Comment inspecter une structure de structure événementielle ?

A: Un entretien adéquat des fermes comprend des inspections avant l'installation et après le démontage. Chaque inspection doit porter sur la rectitude générale, les membrures principales, les entretoises, les soudures, les tenons, les goupilles et les attaches, en portant une attention particulière aux bosses, fissures, torsions, corrosion et usure excessive.

Q : Quelle est la durée de vie d'une structure événementielle en aluminium ?

A : La durée de vie des structures en aluminium n'est pas fixe. Son état dépend de l'historique des charges, de la manutention, du transport, du stockage, de l'environnement et de la qualité des contrôles. Une utilisation régulière ne suffit pas à déterminer la date de mise hors service d'un élément. Les composants présentant des fissures, des déformations, des soudures endommagées ou une usure excessive des connecteurs nécessitent une évaluation par un professionnel.
