En quoi les supports muraux LED incurvés diffèrent-ils des systèmes de supports LED droits ?

Les murs d'écrans LED droits et courbes peuvent utiliser les mêmes dimensions d'armoires LED et occuper une surface totale similaire, mais leurs structures de support ne sont pas conçues de la même manière. La disposition des armoires LED détermine le mode de connexion et les exigences d'installation de la structure.

Un mur LED rectiligne est construit sur une ligne droite, son système de support est donc relativement simple et uniforme. En revanche, un mur LED incurvé exige que les armoires LED soient positionnées selon des angles précis. La structure de support doit par conséquent s'adapter aux changements de direction tout en garantissant un alignement précis et une grande stabilité.

Cet article explique les différences entre les supports muraux LED incurvés et les systèmes de supports muraux LED droits, notamment au niveau des poutres de terre, des socles, des verrous d'armoire et des composants de support. Il aborde également les angles d'armoire et les informations nécessaires à la conception d'un système de support LED incurvé.

Supports muraux LED droits et incurvés : un aperçu

Les principales différences résident dans les longerons, les socles, les systèmes de verrouillage et la disposition du support arrière. Ces modifications permettent au système courbe de s'adapter à différents angles d'armoire au lieu de rester aligné sur une ligne fixe.

Comment sont organisés les deux systèmes de support mural LED ?

Les supports muraux LED au sol, qu'ils soient droits ou courbes, sont construits autour des mêmes catégories générales de composants. Ceux-ci comprennent généralement des poutres de terre, des bases, des treillis d'échelle, des verrous d'armoire, des barres transversales et des pédales.

Ces noms de composants communs constituent une référence utile pour la comparaison, mais les pièces individuelles ne sont pas nécessairement identiques ni interchangeables. Leurs dimensions, leurs méthodes de connexion et leurs possibilités de réglage dépendent de la configuration du mur LED : droit ou incurvé.

Pour une présentation plus complète des composants, des types et des applications, consultez notre guide sur systèmes de support au sol pour murs LED.

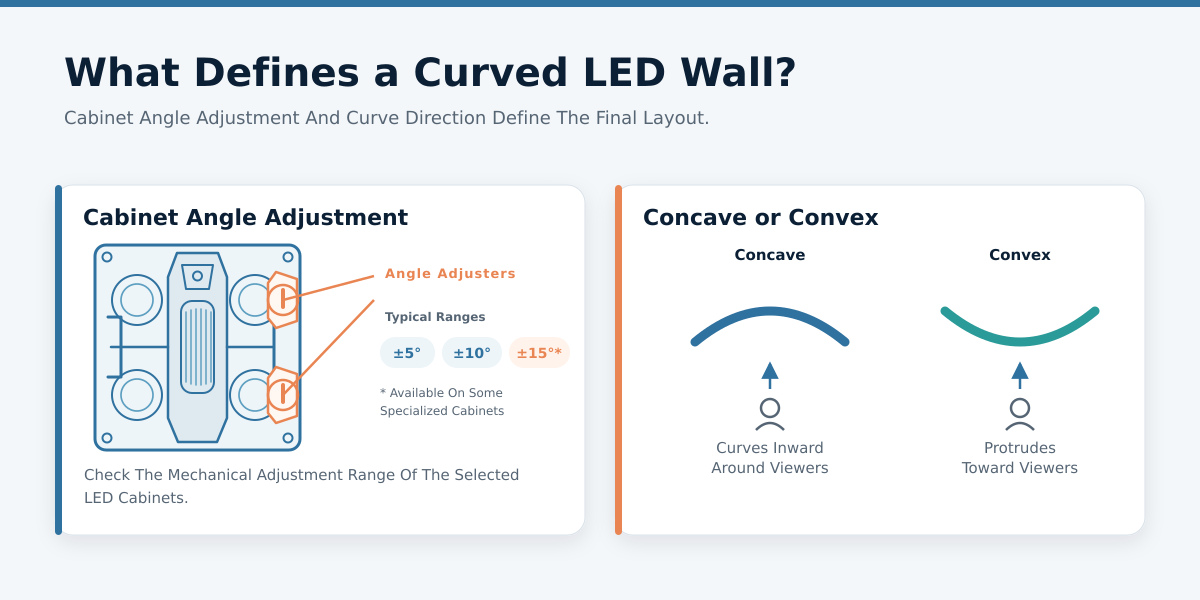

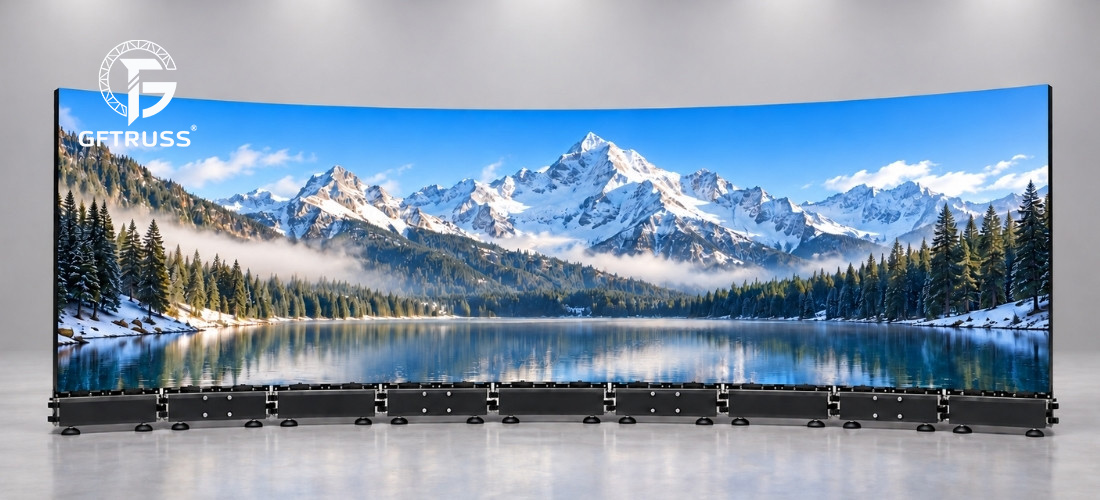

Qu’est-ce qui définit la forme d’un mur LED incurvé ?

Un mur LED incurvé ne se définit pas uniquement par sa largeur et sa hauteur. Sa forme finale dépend également de sa courbure globale et du fait qu'il s'agisse d'une courbe intérieure ou extérieure.

l Angle des armoires LED

De nombreux murs d'images LED incurvés sont composés d'armoires LED positionnées selon des angles précis. Chaque armoire LED est orientée dans une direction légèrement différente, créant ainsi l'affichage incurvé complet.

L'angle d'inclinaison disponible dépend de la conception du meuble et du mode de verrouillage choisi. Certains meubles LED sont équipés de trous de verrouillage rapide compatibles permettant plusieurs réglages d'angle. D'autres meubles nécessitent des charnières pour obtenir l'angle souhaité.

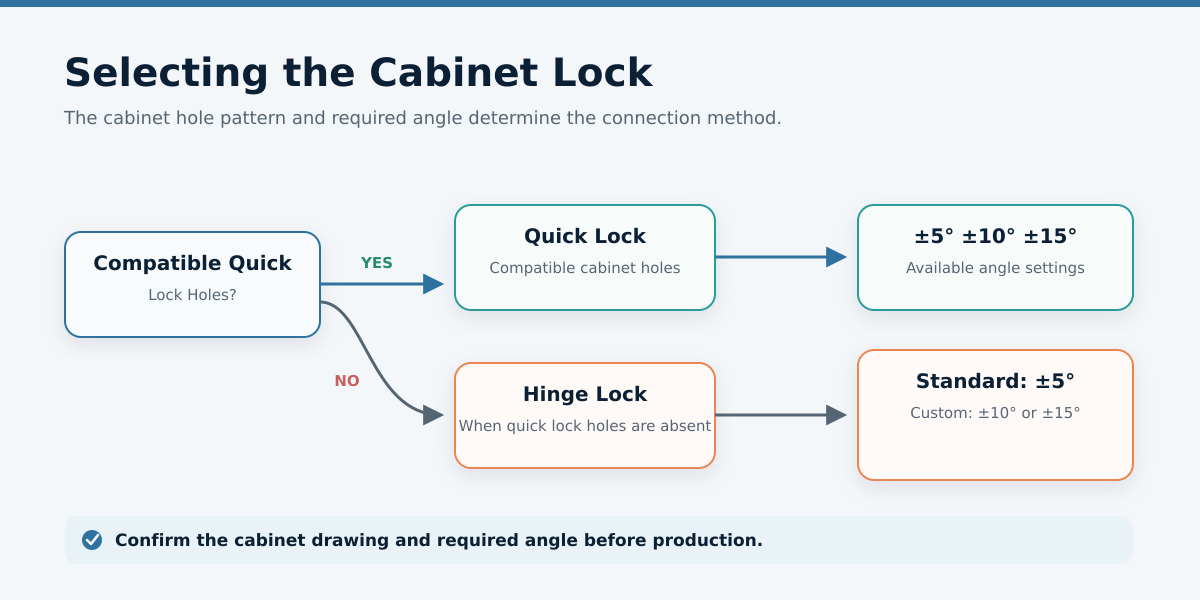

l Verrous rapides ou verrous à charnière pour murs LED incurvés

Lorsque l'armoire LED dispose de trous de verrouillage rapide compatibles, le système de support peut être configuré pour des angles d'armoire LED de ±5°, ±10° ou ±15°.

Lorsque l'armoire ne comporte pas de trous de verrouillage rapide, des verrous de charnière sont nécessaires. Un verrou de charnière standard permet un angle de ±5°. Les projets nécessitant un angle de ±10° ou ±15° requièrent des accessoires de connexion spécifiques.

L'angle requis et la disponibilité des trous de fixation rapide doivent être confirmés avant la production. Pour les armoires sans trous de fixation rapide ou les projets nécessitant des angles personnalisés, GF-Truss peuvent examiner le schéma de l'armoire et aider à identifier les accessoires de connexion appropriés.

l Disposition concave ou convexe

Il faut également identifier la direction de visionnage. Un écran concave est incurvé vers l'intérieur autour de la zone de visionnage, tandis qu'un écran convexe est incurvé vers l'extérieur. Bien que les deux configurations utilisent des armoires incurvées, l'orientation des poutres de terre et des éléments de support sera différente.

Un plan de projet doit clairement indiquer le côté visible afin d'éviter que la structure de support ne soit configurée dans la direction opposée.

l Réglage des composants de support

Le système de support incurvé utilise des bases télescopiques, des traverses et des contreventements diagonaux. Ces éléments peuvent être déployés ou rétractés pour s'adapter à la configuration structurelle requise.

La forme de l'écran ne se définit donc pas par le simple réglage d'un seul composant. Les armoires LED, les poutres de terre, les socles, les traverses, les structures en échelle et les contreventements diagonaux doivent être configurés comme un système complet.

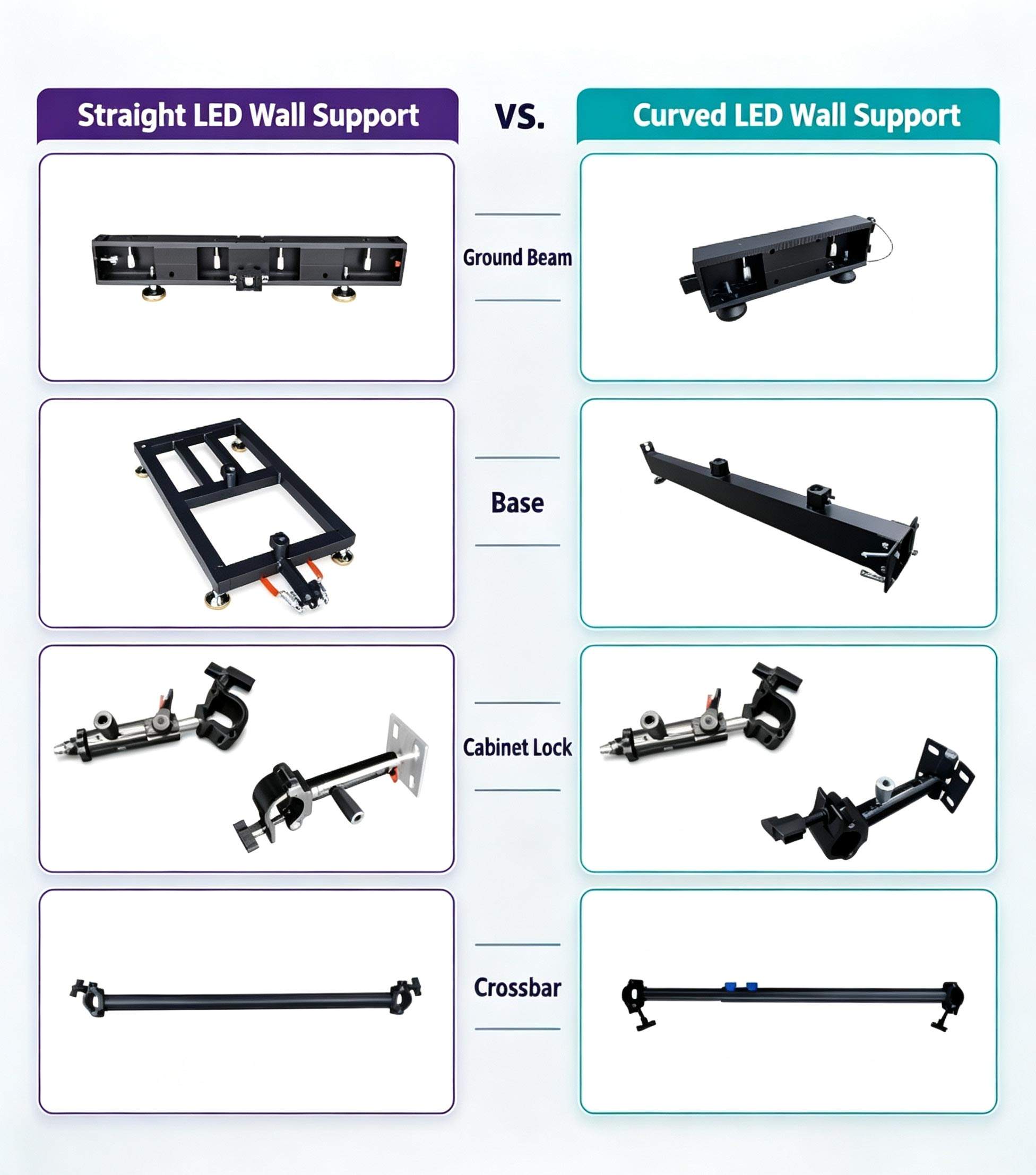

Quels changements apportent un support mural incurvé pour LED ?

Les modifications les plus importantes concernent les poutres de terre, les socles, les verrous d'armoire et les composants de support situés derrière le mur LED. Pour un aperçu pratique de l'assemblage de ces composants, consultez notre guide sur Comment installer des supports de sol muraux pour LED.

l Méthode de connexion du faisceau de terre

La poutre de terre est l'une des principales différences entre les supports muraux LED droits et courbes. Sur un support mural LED droit, les poutres de terre adjacentes sont fixées par des verrous installés sur celles-ci. Ces verrous maintiennent les sections alignées et empêchent toute modification de leur orientation.

Cependant, le support incurvé ne comporte pas de verrous entre les sections de poutre de terre adjacentes. Celles-ci sont plutôt reliées par des goupilles. Cela permet à chaque section de poutre de terre de suivre la direction requise par la configuration incurvée de l'armoire.

Si les poutres de fondation courbes étaient solidement assemblées de la même manière que les poutres droites, la structure ne pourrait pas former la courbe requise. L'assemblage par goupille permet de modifier la direction, mais les sections de poutres de fondation doivent néanmoins être correctement assemblées et fixées conformément à la conception du produit.

l Taille et forme de la base

Les supports muraux droits pour LED utilisent généralement des bases plus larges, car les caissons n'ont pas besoin d'être positionnés selon différents angles. Cette base plus large offre une assise plus stable et plus solide à la configuration fixe et droite.

Le support courbe est doté d'une base longue et étroite. Sa conception télescopique permet d'ajuster sa longueur de travail selon les besoins. Cet ajustement facilite l'adaptation de la base à différentes configurations courbes. Il permet également d'aligner le système de support courbe si nécessaire.

l Méthode de verrouillage des armoires LED

Les supports muraux LED, qu'ils soient droits ou incurvés, peuvent utiliser des verrous rapides pour fixer les armoires LED compatibles.

Un support mural droit pour écrans LED peut également utiliser un système de verrouillage à vis, car les modules restent sur un même plan fixe. En revanche, un support mural incurvé pour écrans LED ne peut pas utiliser le même système de verrouillage. L'orientation des modules changeant sur toute la surface d'affichage, le système de verrouillage doit s'adapter à ces variations d'angle.

Lorsque l'armoire LED ne comporte pas de trous de verrouillage rapide compatibles, un verrou à charnière est utilisé pour la configuration murale LED incurvée. Sa structure articulée permet à l'élément de verrouillage de suivre la direction de l'armoire tout en maintenant la connexion requise au support.

Le mode de verrouillage doit être vérifié sur le schéma de l'armoire LED. Les dimensions de l'armoire seules ne suffisent pas, car les trous de fixation et les positions de verrouillage peuvent varier d'un fabricant à l'autre.

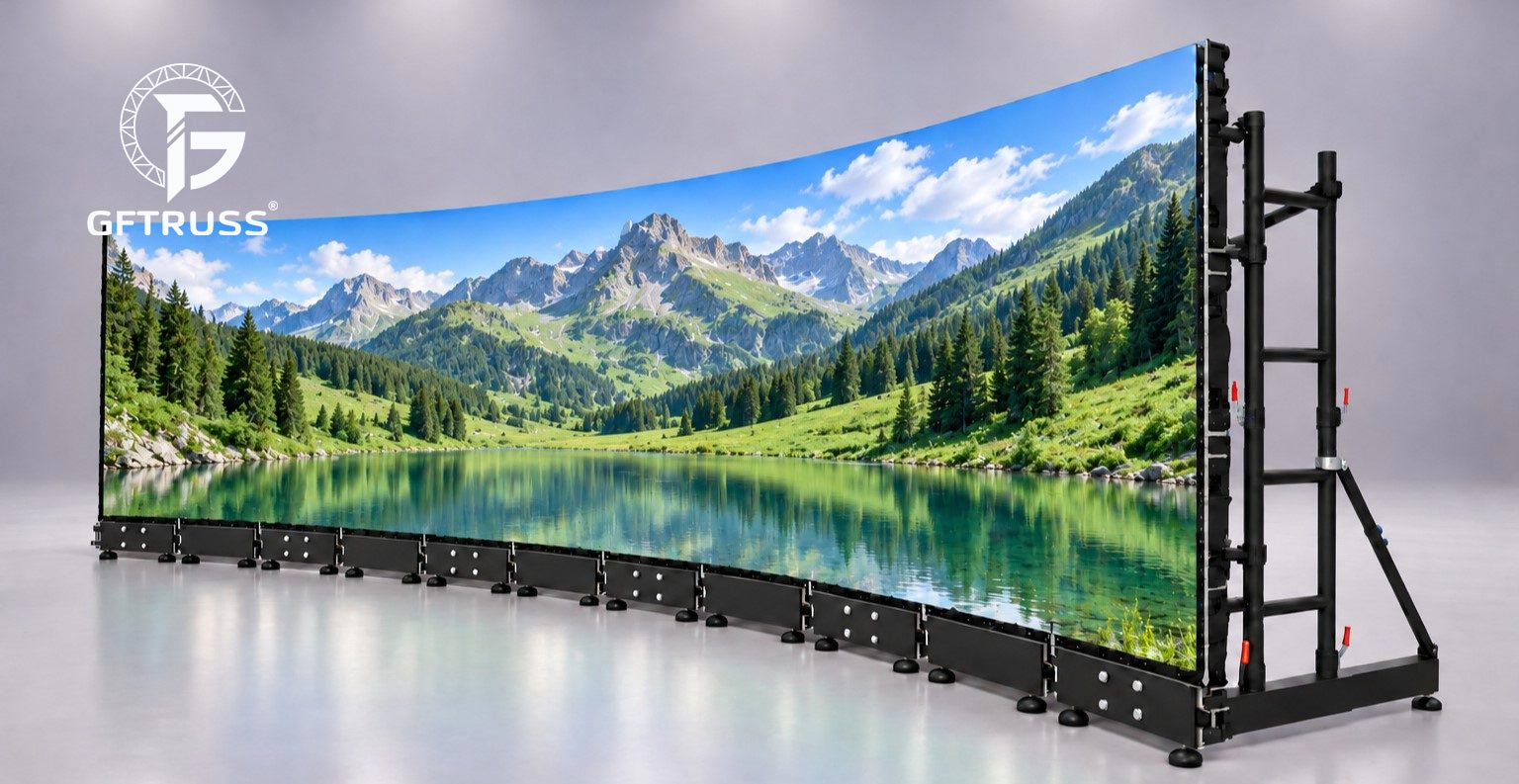

l Contreventement diagonal et composants télescopiques

Les supports muraux droits pour LED ne comportent pas de renforts diagonaux. Leurs traverses et leurs plateformes ont des longueurs fixes.

À l'inverse, le support mural incurvé pour éclairage LED utilise des entretoises diagonales pour relier les bases télescopiques aux treillis de l'échelle. Ces entretoises permettent aux éléments inférieurs et arrière de fonctionner ensemble comme un support stable. Les barres transversales et les pédales sont également télescopiques. Leur longueur est ajustable pour s'adapter à la configuration droite ou incurvée choisie.

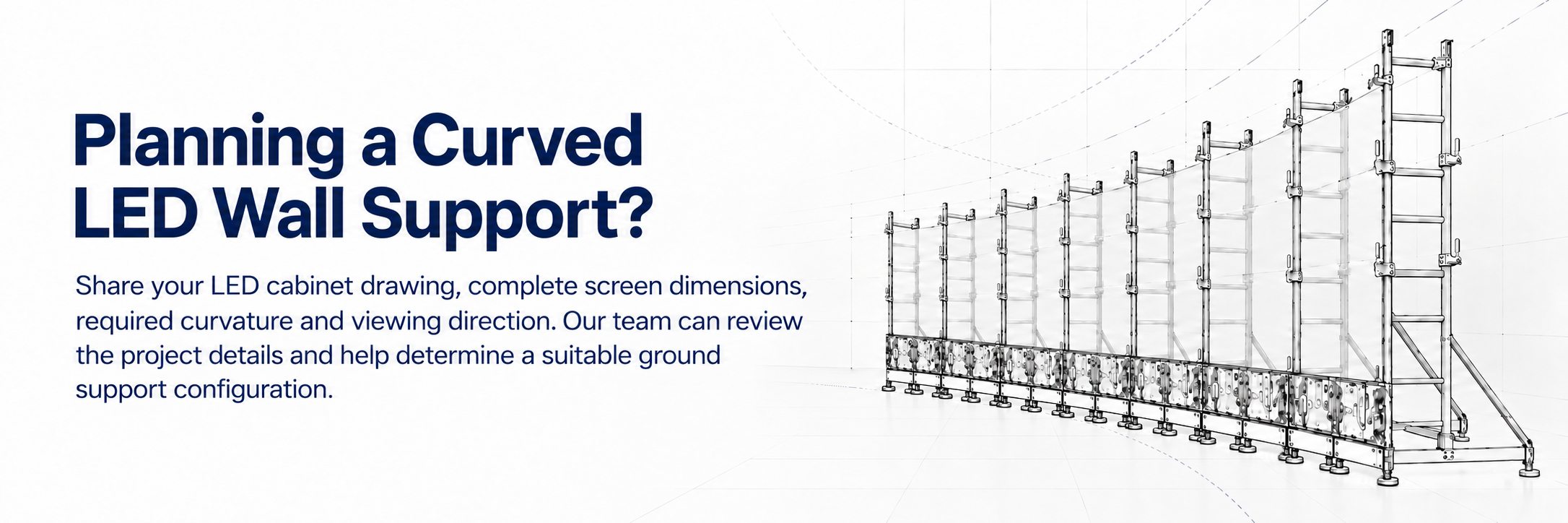

Informations nécessaires à la conception d'un support mural incurvé pour LED

Les informations complètes concernant l'armoire et son agencement permettent au fournisseur de sélectionner les poutres de terre, les verrous et les composants réglables appropriés.

l Spécifications des armoires LED

Fournissez le schéma technique d'une armoire LED. Le schéma doit montrer :

1. Largeur et hauteur du meuble

2. Positions des trous de verrouillage

3. Présence de trous de verrouillage rapide

l Informations sur l'écran et la courbe

Indiquez la largeur et la hauteur totales du mur LED. Le projet doit également préciser :

1. Si l'angle requis est de ±5°, ±10° ou ±15°

2. Que le mur soit concave ou convexe

Erreurs courantes de planification des supports muraux LED incurvés

l Utiliser des poutres de terre droites pour créer une courbe

Les fixations droites pour faisceaux au sol maintiennent les sections de faisceau adjacentes alignées. Elles ne permettent pas les changements d'angle nécessaires à un écran incurvé. L'utilisation de fixations droites pour un mur LED incurvé peut engendrer une courbure non naturelle, et il est fort probable que les armoires adjacentes ne puissent pas s'emboîter correctement.

l Sélection des serrures sans vérifier l'armoire à LED

Les armoires LED dotées de trous de verrouillage rapide compatibles permettent des réglages de ±5°, ±10° ou ±15°. Les armoires dépourvues de ces trous nécessitent des charnières de verrouillage. Les charnières standard sont compatibles avec un réglage de ±5°, tandis que les réglages de ±10° et ±15° requièrent des accessoires spécifiques.

l Suppression de l'espace d'installation arrière

Les supports muraux incurvés pour écrans LED nécessitent de l'espace pour les bases télescopiques, les structures en échelle et les entretoises diagonales. Les dimensions visibles de l'écran ne correspondent pas à l'encombrement total du support mural.

l Fournir uniquement les dimensions de la paroi d'écran

La largeur et la hauteur ne définissent pas la courbe. Les clients qui commandent un support mural LED incurvé sur mesure doivent fournir les dimensions et le schéma d'une armoire LED, les dimensions globales du mur LED complet, préciser si le mur doit former une courbe concave ou convexe, et la courbure souhaitée.

Conclusion

Les supports muraux LED droits utilisent des poutres de terre verrouillées et des éléments de support fixes pour maintenir un alignement parfait. Les supports muraux LED courbes utilisent des poutres de terre reliées par des goupilles, des bases télescopiques, des traverses réglables, des plateformes télescopiques et des contreventements diagonaux pour s'adapter à différentes configurations.

Un support courbe peut être agencé en structure droite ou courbe, tandis qu'un support droit dédié ne peut supporter qu'un mur d'écrans LED droits. Il est impératif de vérifier les plans précis des armoires LED, les informations de verrouillage et les dimensions d'agencement avant la production.

Explorez GF-Truss solutions de support mural LED droites et courbes pour différentes configurations d'armoires et exigences de projet.

FAQ

Quelle est la principale différence entre les supports muraux LED droits et incurvés ?

Les poutres de sol droites sont équipées de verrous intégrés pour maintenir un alignement fixe. Les poutres de sol courbes utilisent des connexions à goupille permettant une grande flexibilité d'orientation. Les supports de sol droits pour murs LED sont constitués de bases fixes, de traverses et de pédales, tandis que les supports courbes utilisent des composants télescopiques et des entretoises diagonales.

Un support mural LED incurvé peut-il être utilisé pour un écran LED droit ?

Oui. Les sections de la poutre de sol peuvent être alignées dans une direction pour un écran LED droit ou positionnées selon différents angles pour un écran incurvé. Un support mural LED droit dédié ne peut pas être adapté à une configuration incurvée.

Quels angles un support mural LED incurvé peut-il créer ?

Les armoires LED dotées de trous de verrouillage rapide compatibles peuvent être orientées selon un angle de ±5°, ±10° ou ±15°. Les armoires sans trous de verrouillage rapide nécessitent des charnières de verrouillage. Une charnière de verrouillage standard permet un angle de ±5°. Des accessoires spécifiques sont nécessaires pour les angles de ±10° et ±15°.

Pourquoi les poutres de terre courbes sont-elles reliées par des goupilles ?

Les connexions par broches fixent les sections adjacentes du faisceau de masse tout en permettant de modifier leur orientation. Si les sections étaient verrouillées ensemble comme des faisceaux de masse droits, elles resteraient alignées et ne pourraient pas suivre la courbure du boîtier LED.

Quelles informations sont nécessaires pour établir un devis pour un support mural LED incurvé ?

Veuillez fournir les dimensions et le dessin d'une seule armoire, les dimensions globales du mur LED complet, si le mur doit former une courbe concave ou convexe, et la courbure requise.
