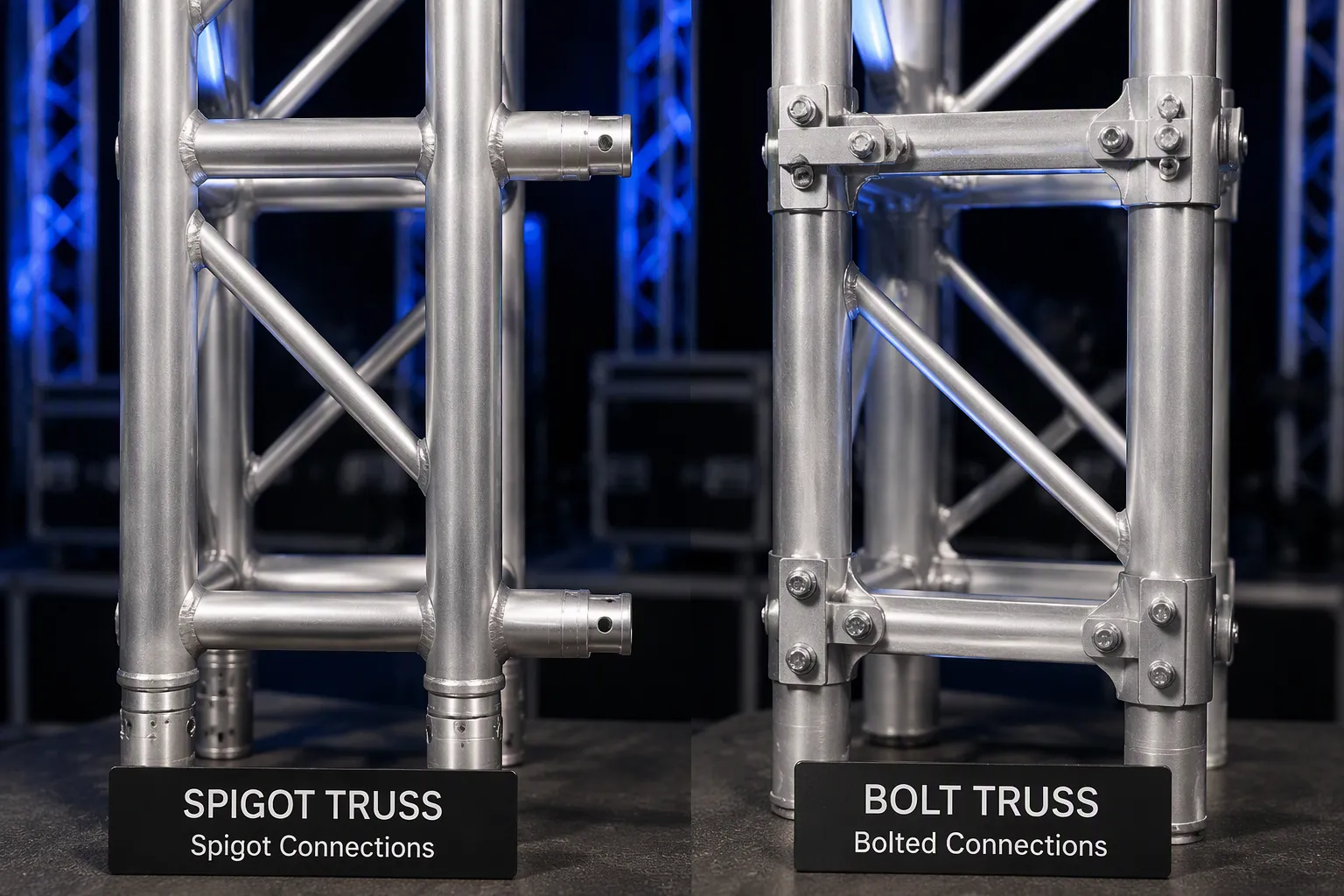

Fermes à tenons et mortaises à boulons : différences, applications et avantages

Lors de la conception d'une scène ou d'une structure d'exposition, un choix crucial s'impose : fermes à tenons ou fermes boulonnées. La méthode d'assemblage – tenons coniques internes ou boulons traditionnels – influe sur la rapidité de montage, la résistance de la structure et le coût. De nouvelles études montrent que les fermes à tenons s'assemblent plus vite, mais que les fermes boulonnées sont plus résistantes aux charges importantes, dissipant ainsi certaines idées reçues. Cet article propose une comparaison claire et détaillée pour vous aider à prendre la bonne décision pour votre projet.

Points clés à retenir

• Les fermes à tenons emboîtables s'assemblent plus rapidement et supportent mieux les charges lourdes que les fermes à boulons.

• Les fermes à boulons coûtent moins cher et conviennent parfaitement aux installations permanentes à faible charge.

• Choisissez un système à vis pour les tournées et les équipements lourds ; choisissez un système à boulon pour les configurations fixes et les budgets serrés.

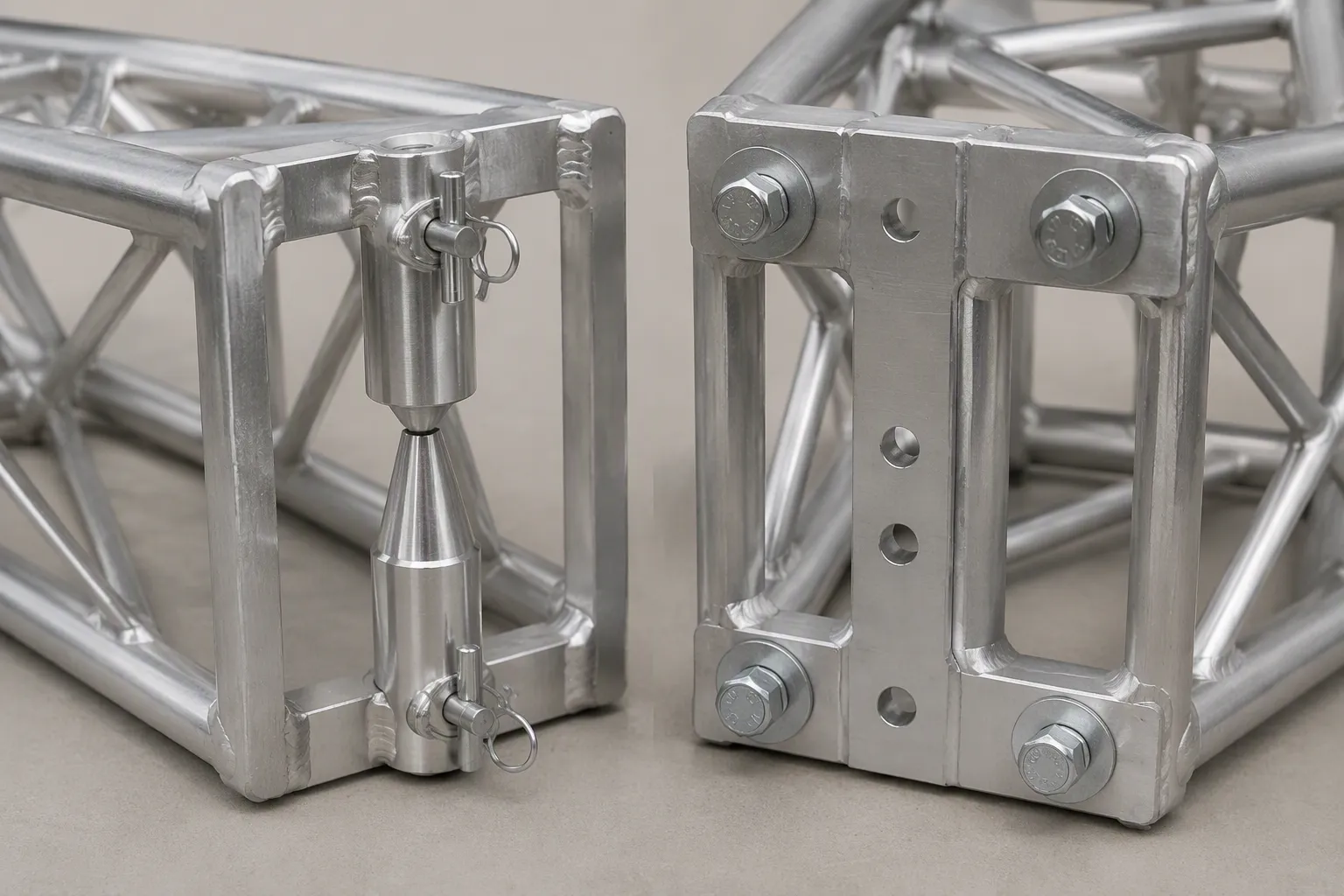

Méthodes d'assemblage des fermes à tenon et mortaise et des fermes à boulonner

La différence fondamentale entre ces deux types de fermes réside dans le mode d'assemblage de leurs sections. Chaque méthode d'assemblage influe sur le processus de montage, le comportement structurel et les coûts d'exploitation à long terme. Le tableau ci-dessous récapitule les principales différences.

Conception de robinet conique interne

Une structure à emboîtement utilise un connecteur conique mâle qui s'insère dans un récepteur femelle à l'extrémité de chaque section. Les sections s'emboîtent, puis se fixent à l'aide de goupilles et de clips de retenue. Aucun outil n'est nécessaire pour serrer les fixations. Ce système réduit considérablement le temps de montage par rapport aux solutions boulonnées.

Outre la rapidité d'exécution, l'assemblage par emboîtement offre une esthétique plus soignée. La quincaillerie s'intègre au profil de la ferme au lieu de dépasser des plaques de connexion. Bien que le prix d'achat initial soit plus élevé, cet investissement est rapidement amorti grâce à des coûts de main-d'œuvre réduits et des délais d'exécution plus courts. Le mode d'assemblage ne détermine pas à lui seul la capacité de charge ; des facteurs tels que l'épaisseur des parois, la qualité du matériau et la portée jouent un rôle tout aussi important dans la performance structurelle globale.

Assemblages boulonnés traditionnels

Les assemblages boulonnés utilisent des écrous et des boulons pour assembler les sections de ferme. Il faut aligner les trous de boulon, insérer chaque boulon et le serrer au couple prescrit. Pour un boulon de 5/8 po de classe 8 sur une ferme caisson légère en aluminium de 12 po x 12 po, le couple standard est de 80 lb-pi. Ce procédé nécessite des outils et prend beaucoup plus de temps par assemblage qu'un assemblage à tenon et mortaise.

Les assemblages par boulonnage assurent une meilleure efficacité de transfert de charge et minimisent la flexion par rapport aux fermes à tenon ou à manchon.

Les fermes à plaques boulonnées sont privilégiées pour les installations permanentes exigeant une rigidité structurelle élevée. Elles conviennent aux projets nécessitant des assemblages mécaniques précis et le support d'équipements lourds. La présence de fixations apparentes et un temps de montage plus long sont des compromis acceptables pour les applications où le démontage de la structure est peu fréquent. Le coût de fabrication reste inférieur car les composants ne requièrent pas la même précision d'usinage que les tenons coniques, faisant des systèmes boulonnés une option économique pour les installations fixes.

Vitesse d'assemblage : Systèmes à emboîtement vs à boulons

Installation rapide avec raccords à emboîtement

La structure à emboîtement Spigot utilise des connecteurs coniques, des goupilles et des clips de retenue. Ces composants permettent un alignement rapide et une connexion fiable et répétable entre les sections modulaires. Sa conception intègre des éléments auto-alignants et des mécanismes de verrouillage positifs qui garantissent une connexion optimale à chaque fois. Les sections s'emboîtent par glissement et se fixent à l'aide de goupilles. Aucun outil n'est nécessaire pour serrer les fixations multiples.

C'est généralement au niveau du temps d'installation que les structures à emboîtement prennent l'avantage. Les sections s'alignent plus rapidement, nécessitent moins d'outils et réduisent la manipulation répétitive des boulons lors des montages de longue durée. Cet avantage est particulièrement visible lors des tournées, des installations de nuit, des rotations en festival et des projets comportant plusieurs éléments d'affichage suspendus. Une structure à emboîtement de 50 cm (20 pouces) permet un assemblage plus rapide pour les productions privilégiant la rapidité d'installation. ferme à tenon contre ferme à boulon une décision cruciale dans des délais très serrés.

Délais d'assemblage des boulons

La structure à boulons utilise des plaques et des assemblages boulonnés. Bien qu'elle puisse être performante, son montage est souvent plus lent et plus sujet aux problèmes de serrage irrégulier ou aux retards d'ajustement. Chaque étape de fixation supplémentaire a des répercussions sur des dizaines de connexions, notamment en cas d'intempéries, de faible luminosité ou dans des zones de chargement encombrées. Il est impératif d'aligner les trous, d'insérer les boulons et de les serrer conformément aux spécifications.

Plusieurs facteurs ralentissent l'assemblage des boulons sur site :

• Un mauvais détail des nœuds crée des conflits de boulons et des plaques de gousset peu claires.

• Les difficultés d'assemblage obligent les ouvriers à aléser les trous ou à effectuer des soudures imprévues.

• Les contraintes liées au vent et à l'accès au site compliquent le levage et le positionnement de la grue.

• Le recours à des étaiements temporaires engendre des retards pendant que les équipes installent puis retirent les supports.

• Les problèmes de séquencement de l'érection peuvent provoquer une instabilité temporaire et nécessiter des retouches.

• La complexité des connexions augmente le temps de coordination sur site en raison du grand nombre de points d'inspection.

• Les erreurs de fabrication et de transport engendrent des problèmes majeurs d'assemblage sur site.

Comprendre ces types de connexion de treillis vous aide à planifier des horaires réalistes. Correct assemblage de treillis en aluminium Le choix dépend de vos besoins en matière de gréement, des calculs de charge et du calendrier d'assemblage.

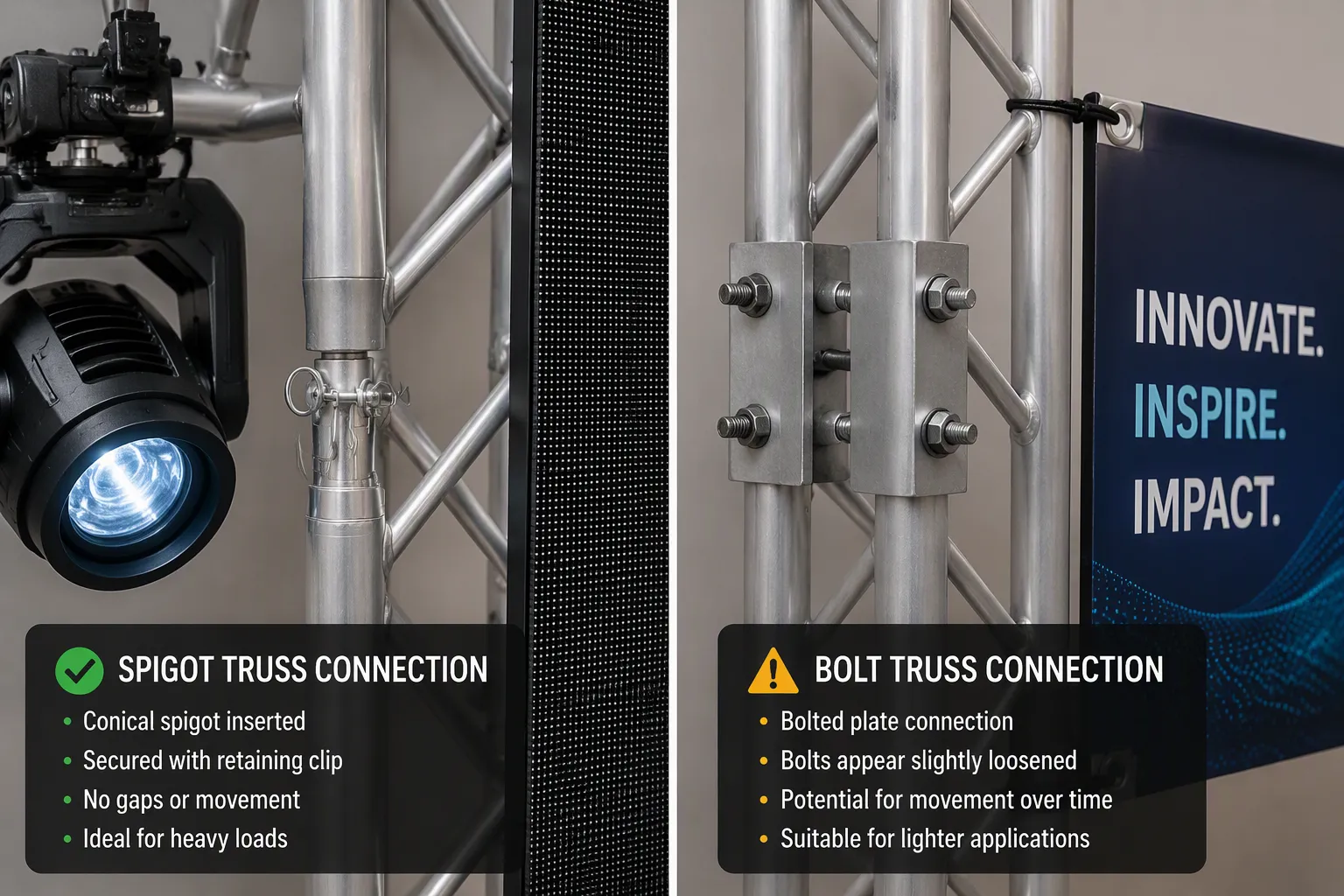

Capacité de charge : Ferme à tenon et mortaise vs Ferme à boulons

C’est au niveau de la capacité de charge que les idées reçues concernant ces deux systèmes se heurtent souvent à leurs limites. De nombreux professionnels supposent que les assemblages boulonnés, avec leurs fixations apparentes et leur serrage mécanique, sont nécessairement plus résistants qu’un système à goupilles, et cette supposition se vérifie. Le mode d’assemblage influe directement sur la transmission des charges à travers la structure, et les résultats confirment que les fermes boulonnées offrent une résistance supérieure.

Résistance supérieure pour les charges lourdes

Sous de fortes charges, une ferme à boulons est plus performante qu'une ferme à tenons. ferme en caisson La structure boulonnée (à treillis) l'emporte grâce à sa capacité de charge brute ; son profil carré à quatre membrures répartit le poids sur plusieurs tubes. Les systèmes de treillis boulonnés sont privilégiés lorsqu'une rigidité structurelle élevée est requise. Pour la construction de scènes lourdes ou de structures de grande portée, les treillis boulonnés constituent le meilleur choix en termes d'intégrité structurelle. Les treillis à emboîtement conviennent parfaitement aux équipements plus légers, par exemple un système d'éclairage de scène de 250 kg prévu pour 300 kg.

Performances suffisantes pour les charges légères

Les fermes à emboîtement sont idéales pour les applications légères. Pour un petit stand d'exposition, un étalage en magasin ou une installation fixe avec des charges modérées, un assemblage à emboîtement offre une résistance suffisante. Ce type d'assemblage supporte sans problème les charges statiques. Le montage de ces structures est plus rapide grâce à l'emboîtement des sections et leur fixation par goupilles. Cependant, cet avantage en termes de rapidité d'assemblage n'est valable que pour les charges légères et les structures simples.

Comprendre ces types de connexion de treillis vous aide à choisir le système adapté à vos besoins en charge. Correctement adapté assemblage de treillis en aluminium Le choix dépend de votre plan d'élingage, de la portée et des forces dynamiques prévues. Vérifiez toujours les capacités de charge auprès de votre fournisseur avant de finaliser votre conception.

Applications idéales pour chaque type de ferme

Votre application détermine le système à choisir. La matrice de décision ci-dessous associe les types de projets courants à la structure la plus adaptée.

Cas d'utilisation pour les événements et les tournées

Les productions en tournée exigent avant tout de la rapidité. On installe le matériel pendant la nuit, on monte la structure, on assure le spectacle et on démonte avant l'aube. Ferme à tenon S'adapte parfaitement à ce rythme. Ses connecteurs s'emboîtent facilement avec un minimum d'outils et de main-d'œuvre. Il suffit de glisser les sections ensemble et de les fixer avec des goupilles. Pas besoin de clé, de couple de serrage ni de manipulation répétitive de boulons.

Les salons et expositions doivent fréquemment être montés et démontés. Il n'est pas rare de devoir monter et démonter le même stand une douzaine de fois par saison. Les fixations à emboîtement réduisent considérablement ce travail. L'aspect épuré contribue également à cet avantage. L'absence de boulons ou de connecteurs apparents préserve la pureté des lignes de votre stand, un point essentiel lorsque la structure elle-même fait partie intégrante du design visuel.

Les concerts et les grandes installations scéniques privilégient également les systèmes à robinet pour leur rapidité et leur praticité. ferme à tenon contre ferme à boulon Pour un système de transport routier, la rapidité d'assemblage du raccord est généralement l'élément décisif.

Cas d'utilisation d'installations permanentes

Les installations fixes obéissent à une logique différente. La structure est construite une fois pour toutes et reste en place pendant des années. La rapidité d'assemblage importe bien moins que le coût d'achat et la rigidité à long terme. Les fermes boulonnées répondent parfaitement à ce besoin. Elles coûtent moins cher car leurs composants ne requièrent pas la même précision d'usinage que les tenons coniques. L'assemblage par plaques boulonnées offre également une liaison rigide et permanente, idéale pour les toitures lourdes et les grandes portées dans les salles de spectacle, les studios et les éléments architecturaux.

Les projets à budget limité se retrouvent souvent dans cette situation. Un présentoir ou une petite exposition avec des charges modestes ne nécessite pas la précision d'un système à emboîtement. Une fixation boulonnée offre une résistance suffisante à moindre coût. On accepte une installation plus lente car elle n'est effectuée qu'une seule fois.

Compréhension types de connexion de treillis vous aide à adapter le matériel au contexte. Correct assemblage de treillis en aluminium Le choix dépend de la fréquence à laquelle vous construisez, du poids total que vous utilisez et de votre budget. Pesez ces trois facteurs avant de vous décider.

Différences de coûts et de fabrication

Complexité et coût de la fabrication

Les fermes à boulons sont moins coûteuses à fabriquer. Elles ne nécessitent pas la même précision que les connecteurs à emboîtement. La conception conique de ces derniers exige des tolérances serrées sur les surfaces coniques et des axes en acier de haute qualité. Cette complexité d'usinage augmente les coûts de production. Des marques telles que GF-Truss Nous proposons des options de qualité dans les deux catégories. Les prix varient considérablement selon les spécifications et le fournisseur, les systèmes à emboîtement coûtant généralement plus cher en raison de leur usinage de précision.

Considérations relatives à la valeur à long terme

Le coût total de possession doit prendre en compte plus que le simple prix d'achat. Les raccords coniques nécessitent un usinage plus précis et des axes en acier de meilleure qualité, mais ils réduisent considérablement les coûts de main-d'œuvre lors de l'assemblage. Un système à boulons peut s'avérer moins cher à l'achat. Un système à emboîtement peut être plus économique à l'usage sur de nombreux projets si la main-d'œuvre représente un facteur important.

Pour les structures en treillis d'aluminium que les équipes événementielles déplacent d'une ville à l'autre, les économies de main-d'œuvre peuvent compenser les coûts d'achat plus élevés au fil du temps.

Pour les grandes portées, les déploiements répétés et les équipements suspendus lourds, les structures boulonnées sont généralement le choix le plus robuste. Il convient de tenir compte des besoins de maintenance : les assemblages à tenon et mortaise peuvent nécessiter un entretien périodique en fonction de l’utilisation, tandis que les systèmes boulonnés peuvent exiger une inspection de la quincaillerie. Le rapport qualité-prix dépend de l’intensité d’utilisation et des exigences du projet.

La ferme à tenons et mortaises est plus rapide à installer ; la ferme boulonnée est plus résistante et plus économique pour les projets légers. Le mode d’assemblage détermine votre choix.

Évaluez votre charge de travail, vos délais et votre budget. Consultez des fournisseurs de confiance pour obtenir les spécifications.

FAQ

Quelle est la principale différence entre les fermes à tenon et mortaise et les fermes à boulons ?

La méthode de connexion définit les deux systèmes. types de connexion de fermes Différences : le robinet utilise des connecteurs coniques avec des broches ; le boulon utilise des plaques avec des écrous et des boulons.

Quand faut-il choisir une ferme à tenon plutôt qu'une ferme à boulons ?

Choisissez le robinet pour les tournées, les grandes scènes et les applications où la vitesse est primordiale. ferme à tenon contre ferme à boulon La comparaison penche en faveur du robinet lorsque la rapidité d'assemblage est essentielle.

Une structure à boulons peut-elle supporter de lourdes charges ?

Oui, les fermes boulonnées sont idéales pour les charges lourdes et les installations permanentes. Pour les charges lourdes assemblage de treillis en aluminium Pour répondre à ces besoins, la conception des boulons assure une intégrité structurelle supérieure.
