Qu'est-ce qu'un système de structure de scène et comment fonctionne-t-il ?

Pourquoi la structure de scène est importante

Une structure scénique est une charpente légère composée de tubes métalliques assemblés pour former des triangles stables. Elle est utilisée lors de concerts, d'expositions et dans les théâtres pour supporter les éclairages, les haut-parleurs et les décors. Son principal atout réside dans sa rapidité de montage et de démontage, offrant ainsi une plus grande flexibilité aux concepteurs. Elle permet également de réduire les coûts et le poids.

De plus, elle offre une excellente résistance au vent et une grande durabilité. Cela permet aux organisateurs d'événements de réaliser de grandes portées avec moins de matériaux, améliorant ainsi l'attrait visuel et la sécurité des performances dynamiques.

Qu'est-ce qu'un système de structure de scène ?

Les structures de scène sont comme des Lego pour les événements : des tubes en aluminium légers qui s’emboîtent pour former des structures ultra-résistantes permettant de suspendre éclairages, haut-parleurs et banderoles en hauteur. Elles offrent un rendu professionnel et spectaculaire, sans risque de chute.

Une approche novatrice souvent négligée : comparée aux lourdes structures en fer, la structure de scène en aluminium accélère considérablement le montage. Qu'il s'agisse d'un fond de scène de 3 mètres pour un mariage, d'une scène principale de 30 mètres pour un festival ou de formes d'exposition originales suspendues, elle s'adapte à toutes les situations. Choisissez simplement les dimensions en fonction de votre espace, assemblez les sections bout à bout à l'aide de goupilles ou de vis, et un solide « château suspendu » est prêt.

Types de structures de scène

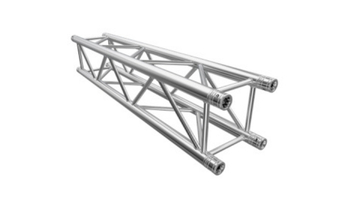

Ferme en caisson (Ferme carrée)

Ce modèle robuste est plébiscité pour une bonne raison. Ses quatre cordes principales lui confèrent une stabilité optimale quel que soit l'angle, lui permettant de supporter des charges importantes et des installations complexes en toute simplicité. Les équipes événementielles l'adorent pour les grands rassemblements où chaque minute compte, comme les festivals ou les conférences qui nécessitent un montage rapide sans compromettre la sécurité.

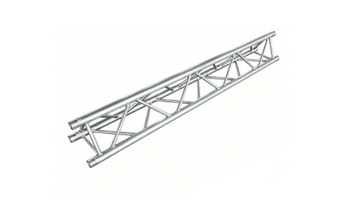

treillis triangulaire

Composée de trois cordes principales disposées en triangle, cette structure est plus légère et plus facile à déplacer. C'est également un choix judicieux et économique pour les charges modérées, lorsqu'une structure claire et visible est nécessaire. On la retrouve souvent dans les présentoirs de magasins, les halls d'entrée ou les installations décoratives où l'esthétique compte autant que la fonctionnalité.

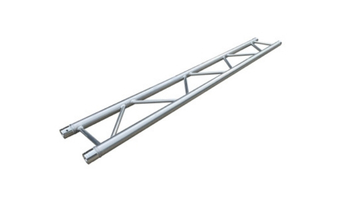

Poutre en échelle

Composée de seulement deux cordes parallèles évoquant des barreaux d'échelle, cette structure privilégie la portabilité et la facilité de manipulation. Elle est idéale pour les applications légères, comme le support de banderoles ou de toitures, en complément d'autres fermes. Plutôt que d'être utilisée seule, elle excelle dans les installations de décoration ou de signalétique temporaires ne nécessitant pas une grande robustesse.

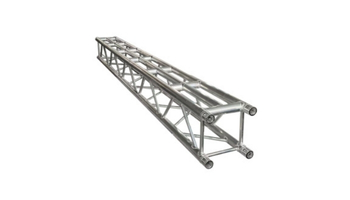

structure à 5 cordes

L'ajout d'une corde supplémentaire renforce sa résistance à la torsion et sa rigidité sous des charges inégales. Il en résulte une structure solide et fiable pour les éclairages lourds ou les murs d'images, idéale pour les toitures complexes et les scènes à enjeux élevés où la stabilité est primordiale.

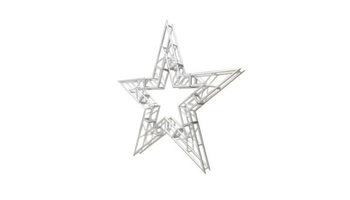

Treillis spécialisé (en forme de cœur, circulaire, en forme d'étoile)

Ces éléments se distinguent par leur originalité artistique, transformant les scènes en points focaux captivants sans privilégier la robustesse brute. Leurs formes uniques attirent le regard et contribuent à créer une ambiance unique. Leur installation présente un certain défi et exige une attention particulière pour un alignement parfait.



Composants clés d'un système de structure de scène

Imaginez une structure de scène comme un squelette humain. Chaque élément a une fonction spécifique pour maintenir l'ensemble en place sous la pression.

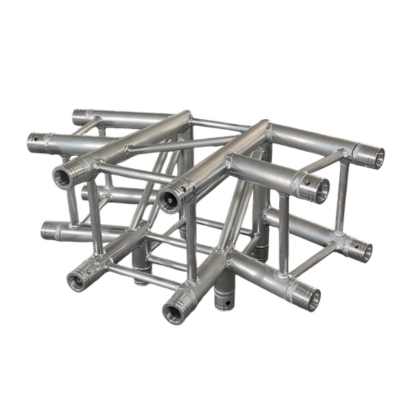

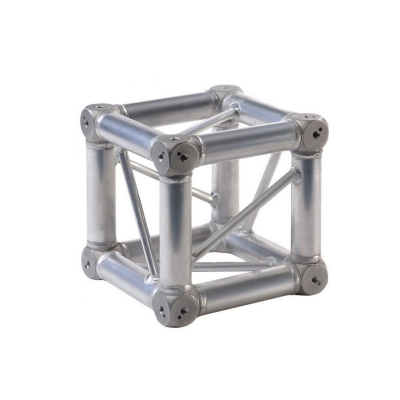

• Angles de boîtes et angles de fermes

Ces éléments relient des sections de treillis carrées selon des angles précis. Les angles caissons créent des plateformes à 90 degrés pour des bases stables. Les angles de treillis relient les segments de treillis selon différents angles et directions, jouant le rôle de nœuds structurels essentiels. Il existe différents types d'angles, tels que les angles à 2 voies (45°, 60° et 90°), à 3 voies, à 4 voies et à 5 voies.

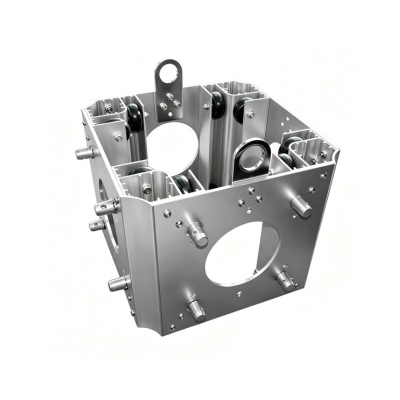

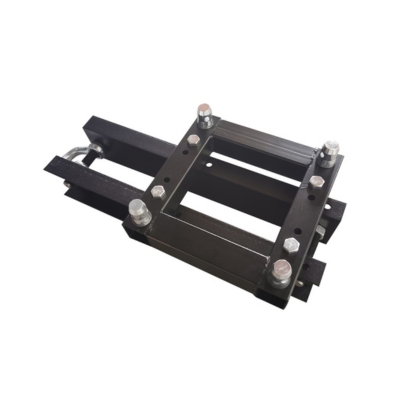

• Sections supérieures et blocs de manchon

Les sections supérieures assurent une fixation stable et sécurisée pour le levage et l'arrimage. Des poulies relient les piliers de la structure aux poutres. Elles permettent le coulissement vertical des poutres pour un réglage précis de la hauteur.

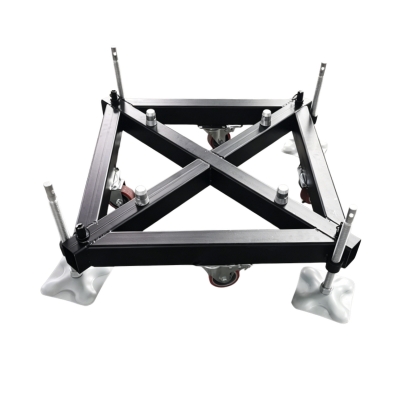

• Bases

Ces pieds robustes assurent une excellente stabilité au sol. Leur conception large empêche tout basculement sur les sols lisses ou l'herbe. La plupart sont équipés d'emplacements pour sacs de sable, permettant d'ajouter rapidement des points de stabilité supplémentaires. Des stabilisateurs latéraux peuvent également être ajoutés pour un soutien accru sur les terrains accidentés.

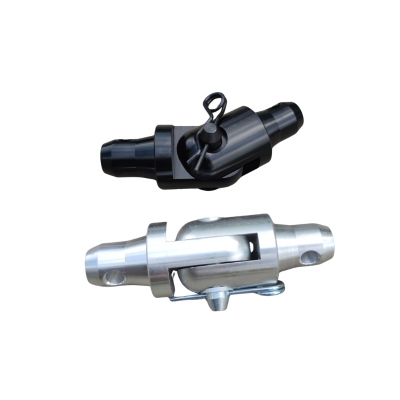

• Charnières

Les charnières permettent une mise en place simple et rapide des piliers de charpente à la verticale. Elles relient efficacement les montants, assurant ainsi une construction fluide et sans étapes compliquées.

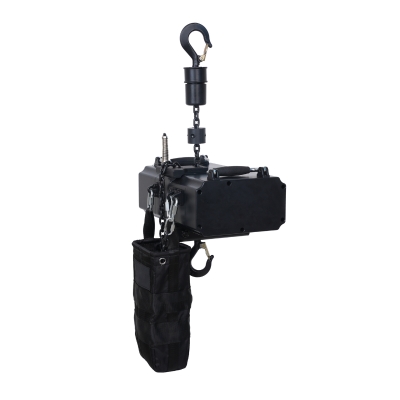

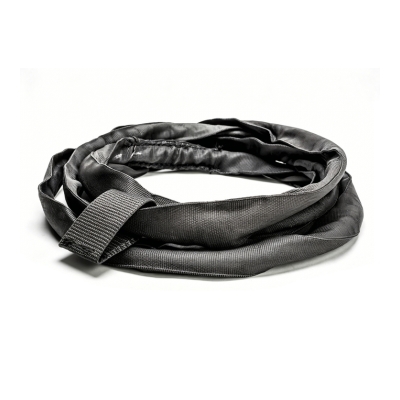

• Palans et élingues de palan

Les palans soulèvent sans effort les lourdes fermes jusqu'au plafond. Les élingues assurent une liaison solide entre le palan et la ferme. Elles sont enroulées autour des membrures de la ferme (aux nœuds) pour créer des points d'ancrage sécurisés pour les manilles et les crochets du palan.

Coins de boîte	Coins de ferme	Sections supérieures	Blocs de manchon
Bases	Charnières	palans	Élingues

Comment fonctionne un système de structure de scène ?

Un système de structure scénique peut paraître complexe, mais son fonctionnement repose en réalité sur trois principes très simples : sa construction, sa capacité à supporter le poids et son utilisation sur scène. Le décomposer en ces éléments facilite grandement sa compréhension.

1. Comment tout s'articule (Structure)

• sections modulaires

Les systèmes de structures scéniques sont composés de sections standard (généralement 1 m, 2 m, 3 m, etc.) qui peuvent être combinées librement en fonction des dimensions souhaitées. Cela confère au système une grande flexibilité.

• Méthodes de connexion simples

Les sections sont assemblées à l'aide de goupilles, de boulons ou de tenons. En cas de doute sur le mode d'assemblage le plus adapté à votre installation, il est utile de comparer plus en détail les critères de choix d'une structure en aluminium : tenon ou boulon. Ces assemblages sont conçus pour être à la fois rapides et sûrs, permettant ainsi aux équipes de travailler efficacement sans compromettre la sécurité.

• Différentes méthodes d'assemblage

Pour les installations de petite taille, la structure est souvent construite au sol puis levée. Pour les systèmes plus importants, elle est assemblée étape par étape sur place. Cette flexibilité permet de s'adapter aux différentes conditions du site.

• Logique de structure prévisible

Grâce à des dimensions et des connexions standardisées, les ouvriers peuvent rapidement déterminer comment construire la structure, même dans un lieu nouveau.

Pour faciliter la compréhension, voici un aperçu rapide de la manière dont un système de structure de scène est assemblé en pratique :

2. Comment il supporte la charge (sécurité)

• Répartition de la charge

La charge ne repose pratiquement jamais sur un seul point. Au contraire, la structure de scène répartit le poids des projecteurs, des haut-parleurs ou des écrans LED sur l'ensemble de la structure.

• La forme structurelle est importante

La forme des fermes joue également un rôle essentiel. Les structures en caisson sont particulièrement efficaces pour résister à la flexion et à la torsion. C'est pourquoi les fermes de scène restent stables même lorsqu'elles supportent des équipements lourds.

• Léger mais solide

L'aluminium rend les fermes légères et portables, mais une fois assemblées, toute la structure acquiert une rigidité et une fiabilité impressionnantes.

• Charges équilibrées et charges déséquilibrées

Une répartition uniforme du poids assure la stabilité du système. En cas de charges inégales, les performances peuvent s'en trouver affectées. C'est pourquoi la planification de l'agencement est importante.

3. Fonctionnement sur site (Utilisation)

• Montage de l'équipement

Les projecteurs, les haut-parleurs et les panneaux LED sont fixés à l'aide de pinces, de supports ou de systèmes de montage. La structure de scène offre des emplacements dégagés pour l'installation.

• Adaptable à différents environnements

L'un des grands avantages d'une bonne structure de scène est son adaptabilité. Les mêmes composants peuvent être reconfigurés pour s'adapter à des expositions, des concerts, des festivals en plein air ou des événements en intérieur, simplement en modifiant leur configuration.

• Améliore le flux de travail

La structure de scène ne sert pas uniquement à soutenir les éléments. Elle permet aussi d'organiser l'ensemble de la mise en place. Les équipes peuvent ainsi visualiser clairement l'emplacement de chaque élément, ce qui réduit les risques de confusion et fait gagner du temps.

Comment choisir le système de charpente adapté à différents besoins

Choisir le bon système de charpente ne se résume pas à sélectionner un produit. Il s'agit de garantir le bon déroulement des opérations sur le chantier. Au lieu de se focaliser uniquement sur le coût ou les spécifications techniques, il faut réfléchir à l'utilisation qui sera faite de la charpente.

1. Scénario d'utilisation (Commencez par définir ce dont vous avez besoin)

Il s'agit de la première et de la plus importante étape. Vous devez bien comprendre votre demande :

• Pour des spectacles scéniques ou des installations d'éclairage, ou plutôt pour des stands d'exposition et des cadres décoratifs ?
• À l'intérieur ou à l'extérieur ?
• Une installation unique, ou conçue pour la location et les tournées répétées ?

Par exemple, les événements en extérieur nécessitent généralement des structures plus robustes et stables en raison du vent et des conditions climatiques. En revanche, pour les expositions, l'esthétique, la légèreté et la rapidité de montage sont souvent privilégiées. Bien concevoir ses installations permet d'éviter le surdimensionnement ou la sous-estimation des besoins.

2. Exigences de charge (Pas plus grandes, mais plus adaptées)

Beaucoup de débutants pensent que « plus fort, c'est mieux », mais ce n'est pas toujours vrai. Il faut plutôt réfléchir à :

• Quel équipement prévoyez-vous d'installer (éclairage, haut-parleurs, écrans LED) ?
• Le poids total de tous les équipements
• Que la charge soit uniformément répartie ou concentrée dans certaines zones

Un système de treillis est optimal lorsque la charge est bien répartie. Si la majeure partie du poids repose sur un seul côté, comme pour un mur LED, une structure plus robuste sera nécessaire. L'objectif est de choisir un système sûr et stable pour votre installation, et non pas seulement celui qui offre la capacité de charge la plus élevée sur le papier.

3. Type de ferme (L'ajustement compte plus que le prix)

• Les différentes conceptions de fermes répondent à des besoins différents, et connaître ces différences vous épargnera bien des soucis.
• Structure caissonnée : Robuste et stable, c’est le choix idéal pour la plupart des installations scéniques et événementielles car elle répartit le poids de manière uniforme.
• Structure triangulaire : plus légère et plus abordable. Elle convient parfaitement aux petites installations ou aux applications décoratives où la charge est légère.
• Structure en treillis d'échelle : Idéale pour une utilisation légère ou comme élément de support pour relier d'autres sections.
• Structure à 5 cordes : conçue pour résister à la torsion. Idéale pour les installations comportant des angles complexes ou des charges importantes, elle vous offre une tranquillité d’esprit accrue.

L'idée principale est simple :

Une structure adaptée permet de gagner du temps et de l'énergie, tandis qu'un mauvais choix peut rendre l'installation plus difficile et moins efficace.

4. Compatibilité et évolutivité (Penser au-delà d'un seul projet)

Si vous souhaitez utiliser la même structure de scène pour plusieurs projets, et non un seul événement, vous devez tenir compte de sa compatibilité. Voici quelques points à considérer avant de prendre votre décision :

• Les dimensions des fermes sont-elles standard, afin de pouvoir facilement ajouter des sections ou remplacer des pièces ultérieurement ?
• Sera-t-il compatible avec d'autres systèmes de structures scéniques ou équipements que vous possédez déjà ?
• Peut-il être reconfiguré en différentes configurations, comme des systèmes de toiture ou des structures sur mesure ?

À terme, un bon système de charpente doit être suffisamment flexible pour évoluer avec vous. Vous ne voulez pas d'un système qui ne fonctionne que pour une seule configuration. Idéalement, il devrait s'adapter à différents projets sans vous obliger à tout recommencer à chaque fois.

Que se passe-t-il si vous choisissez la mauvaise ferme ?

1. Vous pourriez dépasser les limites de charge admissibles sans vous en rendre compte.

Vous installez des luminaires, des haut-parleurs et un écran LED. Pris individuellement, chaque élément paraît léger. Mais une fois assemblés, ils peuvent facilement dépasser la limite de la structure. L'installation semble stable au premier abord, ce qui donne une fausse impression de sécurité. Cependant, dépasser cette limite engendre des contraintes importantes sur les articulations et la charpente au fil du temps. Pire encore, le moindre vent ou mouvement extérieur accentue ces risques.

2. Augmentation des risques pour la stabilité et la sécurité

La stabilité et la sécurité sont souvent compromises lorsqu'une charpente n'est pas adaptée à son usage prévu. Ces problèmes peuvent ne pas être apparents lors de l'installation, mais ils se manifestent généralement plus tard, en cours d'exploitation. L'intégrité structurelle peut être compromise par des facteurs tels qu'une répartition inégale de la charge, les forces du vent ou les mouvements des machines.

3. Les petits problèmes engendrent des coûts plus importants

Un petit décalage initial peut rapidement engendrer des problèmes plus importants par la suite. Vous pourriez vous retrouver à devoir consacrer plus de temps à ajuster la configuration, à résoudre des problèmes de stabilité ou à remplacer des pièces plus tôt que prévu. Tout cela contribue à augmenter les coûts de main-d'œuvre et de maintenance.

Ces petits problèmes s'accumulent avec le temps. Une structure de scène inadaptée peut entraîner davantage de réparations, une durée de vie du matériel plus courte et des performances globalement moins fiables, ce qui signifie que vous finirez par dépenser plus d'argent que si vous aviez choisi le bon système dès le départ.

Trouvons ensemble le système de structure scénique qui vous convient !

Pour commencer, il est judicieux d'envisager la charge totale que vous prévoyez d'installer, plutôt que de considérer chaque élément séparément. Il est également utile de prendre en compte si votre installation se fera en intérieur ou en extérieur, et s'il s'agit d'un événement ponctuel ou d'une utilisation régulière.

Assurez-vous que le système de treillis est conforme aux certifications reconnues, telles que TÜV SÜD, et effectuez des calculs de charge précis. Pour comprendre l'importance des normes de certification dans les applications concrètes, consultez la documentation relative à la certification EN 1090-3 pour les treillis en aluminium et les structures scéniques.

Pour choisir le meilleur type :

• Optez pour une structure en caisson sur les installations lourdes.
• Choisissez le triangle pour les écrans plus clairs.
• Source : fabricant de confiance.

Si vous souhaitez voir comment différents systèmes de fermes s'assemblent dans projets réels, il est utile d'examiner des configurations réelles dans différentes applications.
