Support au sol pour mur LED de 40 m : conçu pour supporter un mur LED de 12 800 kg

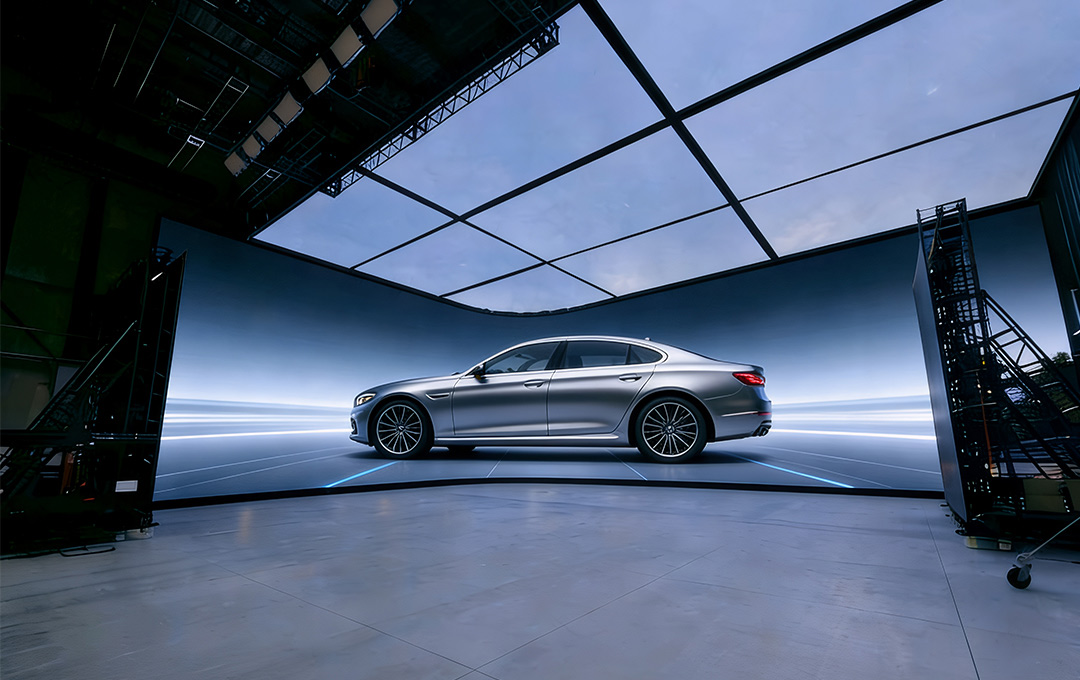

La stabilité de Support mural LED au sol Il s'agit du fondement invisible de chaque panneau LED. L'année dernière, GF-Truss a réalisé un projet d'envergure : un système de support au sol pour mur d'écrans LED de 40 mètres, conçu pour supporter un poids total de 12 800 kilogrammes.

Manipuler un écran LED massif de 12 800 kg tendu sur 40 mètres de long ne relève pas d'une simple opération de levage. Cela exige un système de support au sol professionnel et sur mesure, conçu spécifiquement pour les écrans LED, qui gère avec précision la répartition du poids, empêche tout affaissement et garantit une stabilité à toute épreuve sur une telle distance.

Le problème : quand l'échelle rencontre la gravité

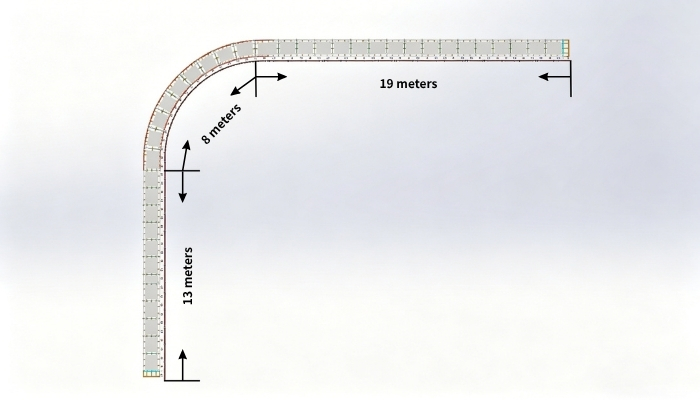

Le projet imposait une configuration spécifique : un arc central de 8 mètres intégré à deux sections droites de 13 et 19 mètres. Si cela crée un champ de vision immersif exceptionnel pour la caméra, cela représente un véritable casse-tête structurel pour les ingénieurs.

À mesure que la taille de l'écran augmente, il devient plus difficile de maintenir la stabilité de la structure porteuse au sol du mur LED sous charge. Le système doit supporter d'importantes contraintes verticales et latérales, car le poids total de l'écran atteint 12 800 kg. La longueur accrue engendre des forces de flexion beaucoup plus importantes, et la hauteur supérieure augmente le risque d'instabilité et de déformation progressive. Sans renforcement adéquat, des problèmes tels que l'inclinaison du cadre, la fatigue des articulations et la distorsion de la structure peuvent survenir rapidement.

La question à laquelle notre équipe d'ingénieurs devait répondre était simple mais terrifiante : Comment garantir la rigidité parfaite d'un mur LED incurvé de 12 800 kg ? lorsque les dimensions sont poussées à un tel extrême ?

La solution : repenser l’infrastructure de support au sol des murs d’éclairage LED

Nous avons constaté que nos structures en échelle standard de 500 mm ne convenaient pas à ces conditions. Il nous fallait une solution de support au sol sur mesure pour le mur LED, qui le considère comme un élément permanent du bâtiment et non comme un accessoire de scène temporaire.

1. Stratégie d'ancrage : Intégration personnalisée de poutres en H

L'avancée la plus cruciale a été notre décision d'intégrer la structure de l'écran LED à l'essence même du bâtiment. Au lieu de nous appuyer uniquement sur un socle indépendant, nous avons proposé un concept de connecteurs en H sur mesure.

Ces éléments en acier renforcé ont été conçus pour assurer la liaison entre le support au sol de notre mur LED et les colonnes métalliques existantes du studio. En fixant l'écran aux colonnes latérales du mur à l'aide de poutres en H, nous avons éliminé tout risque de basculement. Le bâtiment est ainsi devenu partie intégrante de la structure de l'écran, lui conférant une stabilité latérale optimale.

2. Réinventer la charpente en échelle

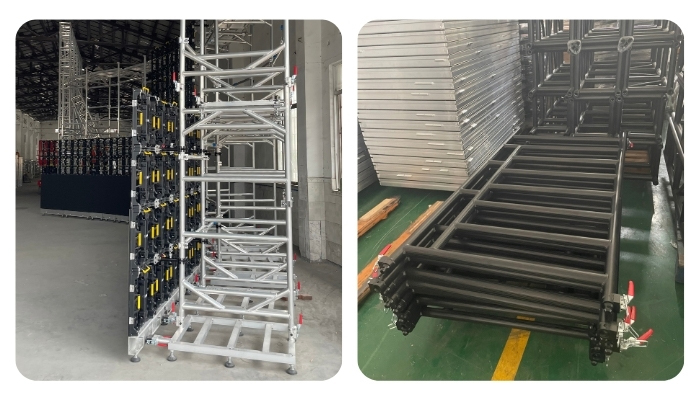

Dans nos configurations les plus courantes, une structure en échelle de 500 mm de large est largement suffisante, sauf pour les structures de grande envergure. Mais pour ce projet, une solution standard était impossible. Afin de résister à l'immense pression verticale exercée par la charge de 12 800 kg, nous avons développé trois systèmes de structures en échelle surdimensionnés.

Nous avons augmenté les dimensions à 2135 mm x 1120 mm. Cette surface accrue permet une meilleure répartition de la charge. Pour renforcer encore la rigidité, nous avons soudé des traverses renforcées directement dans la structure. Cela contribue à prévenir la déformation structurelle, un problème insidieux où la charge provoque progressivement une inclinaison ou une torsion latérale du cadre.

3. La courbe de précision : rapports de faisceau au sol modulaires

Créer une courbe de 8 mètres ne se résume pas à cintrer un rail. En ingénierie LED, une courbe est en réalité une succession de très petits segments de droite. Si ces segments sont trop longs, le « facettage » (les angles visibles entre les modules) devient perceptible par la caméra.

Notre solution consistait en une combinaison mathématique de poutres au sol de 1000 mm et de 500 mm, alternant stratégiquement ces deux longueurs. Cette approche hybride garantissait une courbe de 8 mètres suffisamment lisse pour les objectifs cinéma les plus sensibles, tout en assurant une base extrêmement stable pour le poids de la structure.

Essai extérieur sur toute la portée de 40 mètres

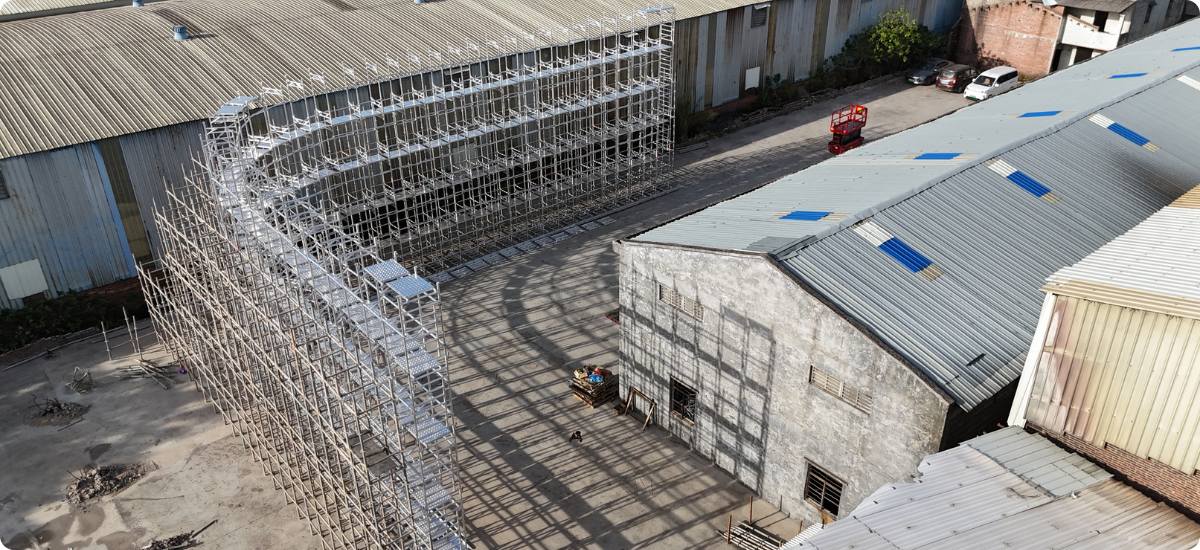

Afin de satisfaire aux exigences du client en matière de pré-vérification absolue, nous avons procédé à un montage d'essai à grande échelle avant l'expédition. Nous avons installé l'ensemble du support au sol du mur LED de 40 mètres en extérieur pendant deux semaines.

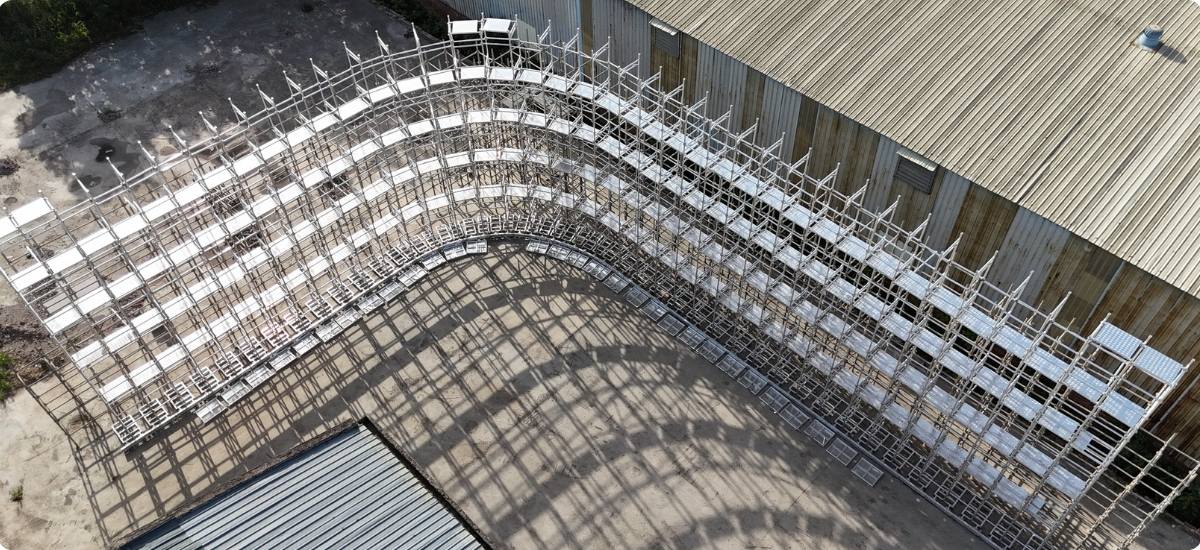

L'objectif de ce montage en extérieur était d'observer le fonctionnement du support au sol pour mur LED sur toute sa longueur. Nous nous sommes concentrés sur l'arc central de 8 mètres et son raccordement aux sections droites de 13 et 19 mètres, en vérifiant chaque trou de boulon et chaque joint pour garantir un alignement parfait.

L'assemblage de l'ensemble de la structure nous a permis de vérifier le rythme de la construction et de confirmer que les connecteurs en H s'alignaient parfaitement avec l'espacement prévu des colonnes. La résolution de ces problèmes mineurs d'alignement nous a évité plusieurs jours de dépannage dans l'atelier du client.

Stratégie d'emballage intelligente

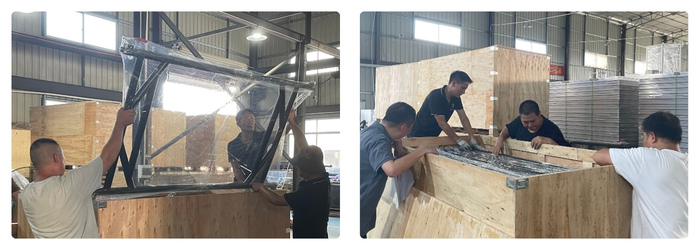

L'emballage d'un système de support au sol pour mur LED de 40 mètres est une tâche complexe. Afin d'éviter tout retard sur site, nous avons mis au point une stratégie d'emballage entièrement basée sur la séquence d'assemblage prévue par le client.

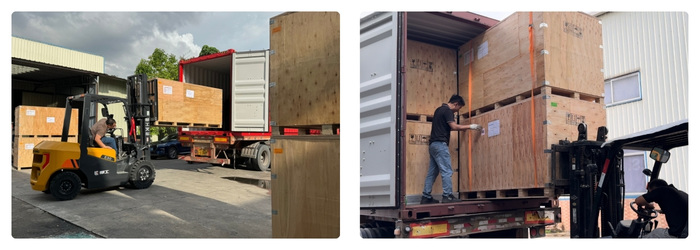

L'ensemble de la structure a été démonté et réparti dans 90 caisses en bois robustes. Au lieu d'emballer par type de pièce (par exemple, toutes les vis dans une seule boîte), nous avons emballé par étape d'installation.

Grâce à ce système d'emballage horodaté, le studio avait besoin du contenu de chaque caisse dès sa réception. Cela a permis de se passer d'un grand espace de stockage et d'éviter le casse-tête lié à la recherche d'une pièce manquante parmi 90 caisses. En coordonnant notre logistique avec le rythme de l'équipe sur le chantier, nous avons veillé à ce que l'installation du support au sol du mur LED de 40 mètres soit réalisée le plus rapidement possible.

Chez GF-Truss, nous sommes convaincus que les meilleures solutions d'ingénierie sont invisibles. Lorsqu'un mur LED de 12 800 kg et de 40 mètres de long s'intègre parfaitement au bâtiment, nous savons que nous avons réussi notre mission.
