Solution de support au sol à base étendue pour écrans muraux de grande hauteur avec LED

Qu'est-ce qu'un support de sol LED à base élargie ?

Le support mural LED à base élargieCe système d'installation au sol amélioré a été conçu pour répondre aux besoins d'installation des supports au sol pour écrans LED de grande taille et de grande hauteur. Comparé aux structures de base traditionnelles, ce système adopte une base élargie et allongée, un système de contreventement renforcé et une structure modulaire. Il offre une stabilité et une sécurité accrues, ainsi qu'une facilité de montage sur site pour les écrans de plus de 6 m de hauteur.

Cette solution est particulièrement adaptée aux conditions d'installation exigeant stabilité et sécurité, telles que les grandes scènes extérieures, les écrans principaux sportifs et les écrans d'affichage commerciaux.

Pourquoi a-t-on besoin d'une nouvelle solution de support au sol pour les écrans LED haute résolution ?

L'écran lui-même n'est plus un facteur limitant, mais le support structurel est devenu la clé du succès ou de l'échec du projet. En particulier pour les installations au sol, lorsque la hauteur de l'écran dépasse 6 m, le secteur est généralement confronté aux types de problèmes structurels suivants :

1. Pression de sécurité structurelle exercée par le mur de protection élevé

Plus l'écran est haut, plus le moment de flexion et la force latérale que supporte la structure sont importants. En extérieur ou en semi-ouvert, la charge du vent devient un facteur non négligeable. Une stabilité insuffisante de la structure porteuse peut entraîner, même dans des cas mineurs, des vibrations structurelles affectant la qualité de l'affichage LED. Dans des cas plus graves, les risques pour la sécurité sont évidents.

2. Limites des supports au sol traditionnels

Les systèmes de support au sol classiques sont généralement conçus pour les écrans de petite et moyenne taille. La surface d'appui étant limitée, la zone de charge utile s'en trouve réduite. Pour les écrans LED de grande taille, la stabilité est souvent améliorée par l'ajout de contrepoids temporaires. Toutefois, l'encombrement réduit de la base limite leur efficacité contre le renversement.

3. Le contrepoids ne dispose pas d'une norme unifiée

De nombreux clients ne peuvent placer les contrepoids que temporairement, en fonction des contraintes sur place. Leur emplacement et leur quantité sont souvent déterminés empiriquement. Faute de logique structurelle claire, l'efficacité des contrepoids est difficile à garantir et la stabilité de la structure ne peut être évaluée à l'avance. Cette méthode allonge non seulement le temps d'ajustement sur site, mais complique également la mise en place d'un système d'installation sûr et réutilisable.

Par conséquent, les solutions traditionnelles peinent de plus en plus à répondre aux exigences réelles des projets de construction d'écrans de grande hauteur en termes de stabilité, d'efficacité de construction et de sécurité. C'est dans ce contexte que le marché a besoin d'une solution de support spécialement conçue pour les installations au sol de ce type de construction, avec une structure claire et des performances maîtrisables.

C’est dans ce contexte industriel que le marché a un besoin urgent d’une solution de support spécialement conçue pour l’installation au sol en hauteur, avec une logique structurelle claire et une stabilité contrôlable.

Comment proposons-nous une solution ?

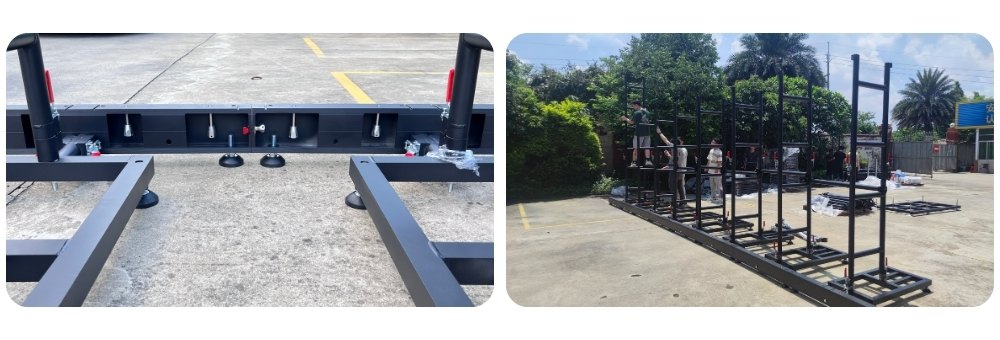

1. Agrandir la base

Dans le cas d'une installation au sol d'un écran LED en haute altitude, la structure de base est un élément essentiel pour déterminer la sécurité globale.

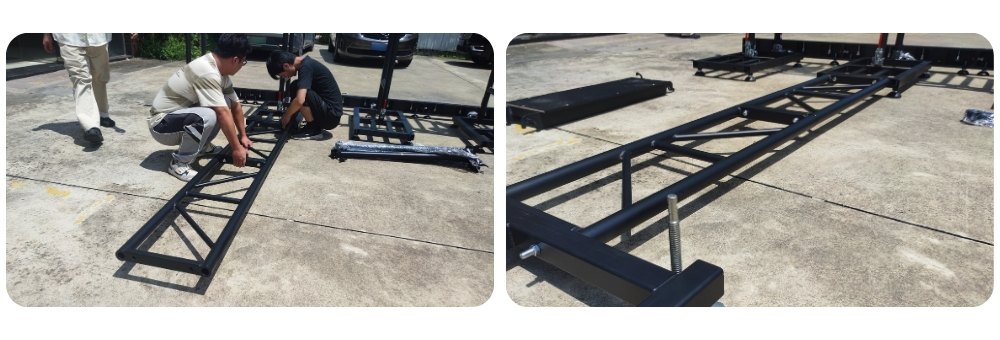

L'allongement et l'élargissement de la base augmentent considérablement la surface d'appui effective à la base de la structure, ce qui stabilise davantage la répartition du centre de gravité. Sous le poids propre, la charge du vent et autres forces extérieures, la base offre un appui plus solide, réduisant ainsi efficacement le risque de renversement de la structure sous l'effet d'une force latérale.

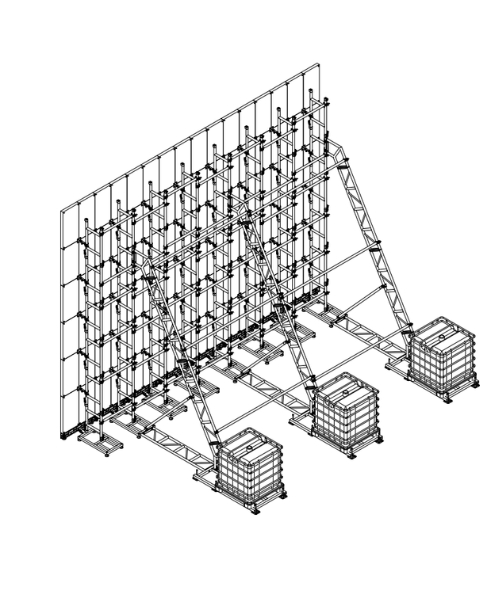

Parallèlement, la conception élargie de la base offre une base claire pour l'agencement des contrepoids sur site. Contrairement aux méthodes traditionnelles qui limitent l'espace disponible et empilent les contrepoids de manière aléatoire, ce support au sol pour mur LED permet de positionner judicieusement le réservoir d'eau ou d'autres contrepoids volumineux en fonction de la hauteur du projet, de la taille de l'écran et des conditions environnementales, de sorte que leur position soit cohérente avec la direction des forces structurelles.

2. Mise à niveau et optimisation basées sur un système de support au sol éprouvé pour murs LED

Le support au sol élargi pour mur LED n'est pas développé à partir de zéro, mais il s'agit d'une mise à niveau structurelle et d'une optimisation des performances basées sur le système de support au sol mature pour mur LED de GF-Truss.

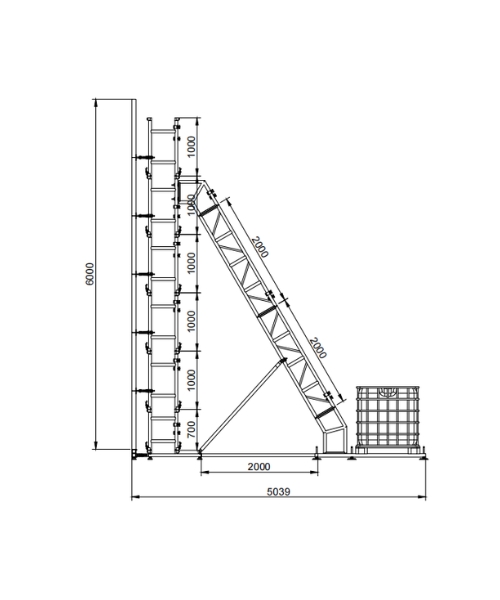

S'appuyant sur l'expérience de GF-Truss dans la conception et la fabrication de structures en alliage d'aluminium, le système d'éclairage mural LED à base élargie intègre un support en treillis d'échelle plus robuste et plus fiable, tout en conservant la structure éprouvée d'origine. Pour le renforcement structurel, le système utilise des treillis d'échelle comme élément porteur principal, formant ainsi un système porteur stable avec le support principal de l'éclairage mural LED.

Lors de l'installation, les fermes en échelle permettent une liaison stable et précise avec la structure principale, garantissant ainsi que la structure globale est clairement soumise à la force et que la déformation est contrôlable.

En combinant le système éprouvé de support au sol pour murs LED avec les avantages de la structure en aluminium, on améliore considérablement la stabilité et la redondance de sécurité du système dans les applications en haute altitude, tout en conservant la méthode d'installation et les habitudes de construction d'origine.

Effet d'application pratique

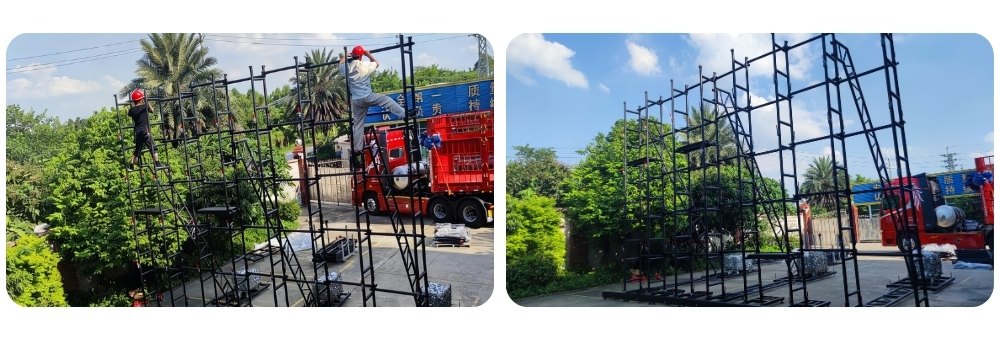

1. Efficacité de la construction et réutilisabilité

Quatre à cinq personnes peuvent installer un support mural pour écran LED de 6 mètres de haut en 3 à 4 heures, ce qui représente un gain de temps de 25 à 30 % par rapport aux autres solutions. Grâce à son interface standardisée, son système de boulonnage et son verrouillage rapide, le module se démonte et se remonte facilement dans différents lieux, sans outils ni équipements spéciaux. Il est donc idéal pour les événements temporaires ou les tournées. De plus, sa conception modulaire permet de multiples installations et réutilisations. Il peut être démonté et remonté 10 à 20 fois en conditions normales d'utilisation, tout en conservant son intégrité structurelle, ce qui réduit les coûts d'utilisation à long terme.

2. Conception de redondance sécurisée

Chaque ensemble de support au sol pour mur LED à base élargie est doté d'une conception de connexion de sécurité multipoints, comprenant une fixation multiboulonnée de la base élargie et de la base réglable du support au sol, un renforcement secondaire des supports obliques et un système de contrepoids systématique formant un système de forces redondantes. Même si certains boulons ou modules sont soumis à une charge anormale, la structure globale reste stable. L'écran ne risque pas de se renverser dangereusement. Cela renforce considérablement la confiance des équipes de construction et des clients dans la sécurité de la structure.

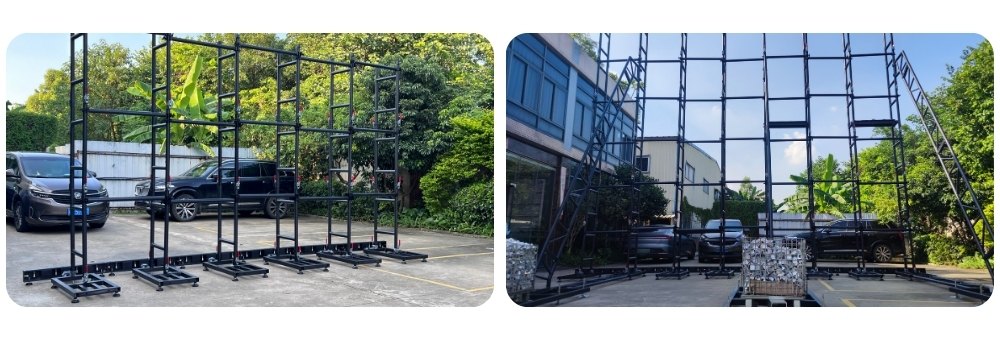

Fournir une solution de support au sol plus sûre pour l'installation d'écrans de grande hauteur

Partant d'un constat concret, le système de support au sol pour écrans LED muraux à base élargie vise à résoudre le problème d'instabilité et de complexité lié à l'installation au sol des écrans de grande hauteur. Grâce à la conception combinant une base plus large et une structure de support robuste en forme d'échelle, le système est plus intuitif et facile à appréhender lors du montage. L'installation se fait ainsi étape par étape. Que ce soit pour des scènes de grande envergure, des événements sportifs ou des affichages commerciaux, ce système simplifie le montage d'écrans de grande hauteur, garantissant une installation et un résultat plus sûrs et fiables.
