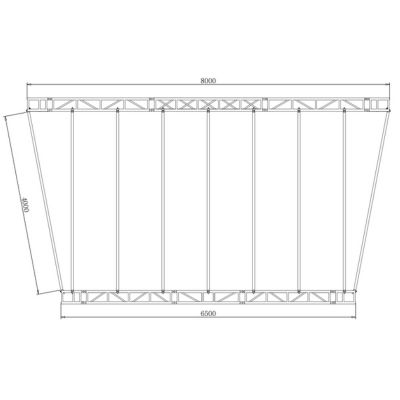

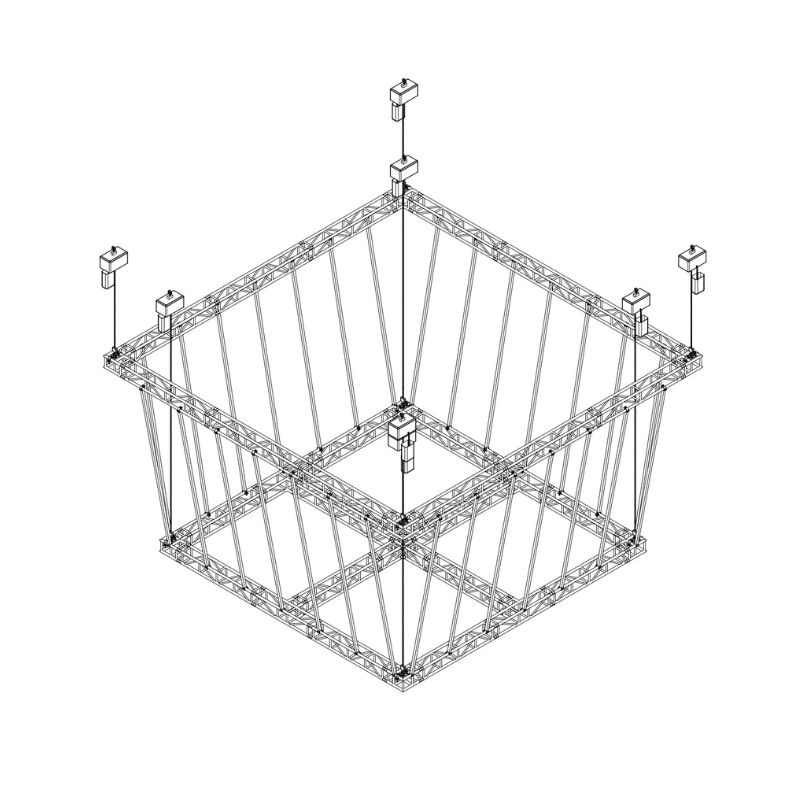

Ce système de levage d'écran quadrilatéral est composé d'une structure en treillis carré de 8 x 8 m et de 6,5 x 6,5 m, ainsi que de palans électriques. Il est spécialement conçu pour les événements en stade. Sa conception inclinée offre de meilleurs angles de vue, facilitant ainsi la visualisation des matchs. Le système de levage électrique permet de lever et d'abaisser la structure en parallèle, garantissant ainsi la stabilité de l'écran pendant le fonctionnement.
Numéro d'article :
V6512Connexion :
Pins, R-clipsOrigine du produit :
Guangzhou, ChinaCouleur :
Sliver/BlackFinition de surface :
SprayingPrésentation du produit

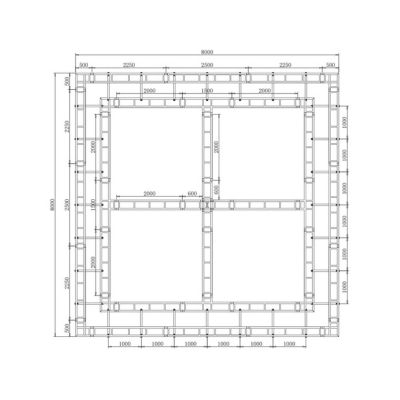

Structure en treillis en aluminium pour écran de plafond carré 8 x 8 m
Il s'agit d'une structure en treillis spécialement conçue pour les écrans LED quadri-faces dans les stades. Fabriquée en alliage d'aluminium haute résistance, elle offre une excellente portance et une excellente stabilité structurelle. Elle est idéale pour le basketball, le volleyball et d'autres événements en salle. Elle améliore considérablement l'expérience visuelle immersive du public.
Paramètres du produit
Matériel | Alliage d'aluminium 6061-T6/6082-T6 |
Taille | 400 × 400 mm (tube de renfort à 2 côtés) |
Couleur | Argent/Noir |
Tube principal | ⌀50*3,0 mm |
Vice Tube | ⌀50*2,0 mm |
Tube de renfort | ⌀25*2,0 mm |
Procédure de fabrication

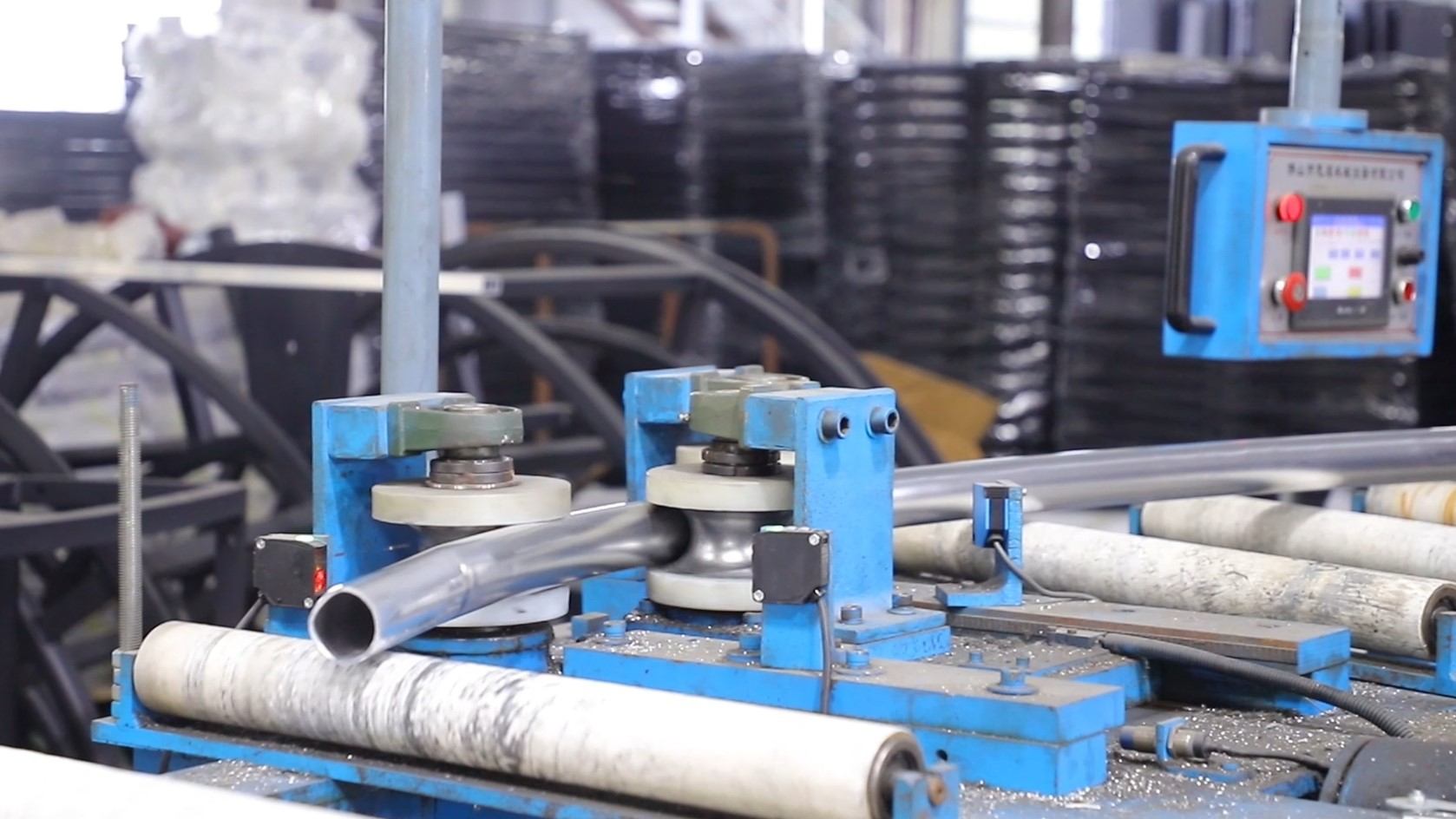

GF-Truss utilise des cintreuses de pointe pour garantir que chaque tube en aluminium est cintré à l'angle exact requis. L'ordinateur contrôle précisément la pression et la vitesse, ce qui évite les fissures et les dommages à la structure du tube. Ce procédé préserve la résistance et la résilience initiales de l'alliage d'aluminium. Cette technologie nous permet de créer des fermes aux courbes lisses et uniformes, pour des arcs et autres formes personnalisées.

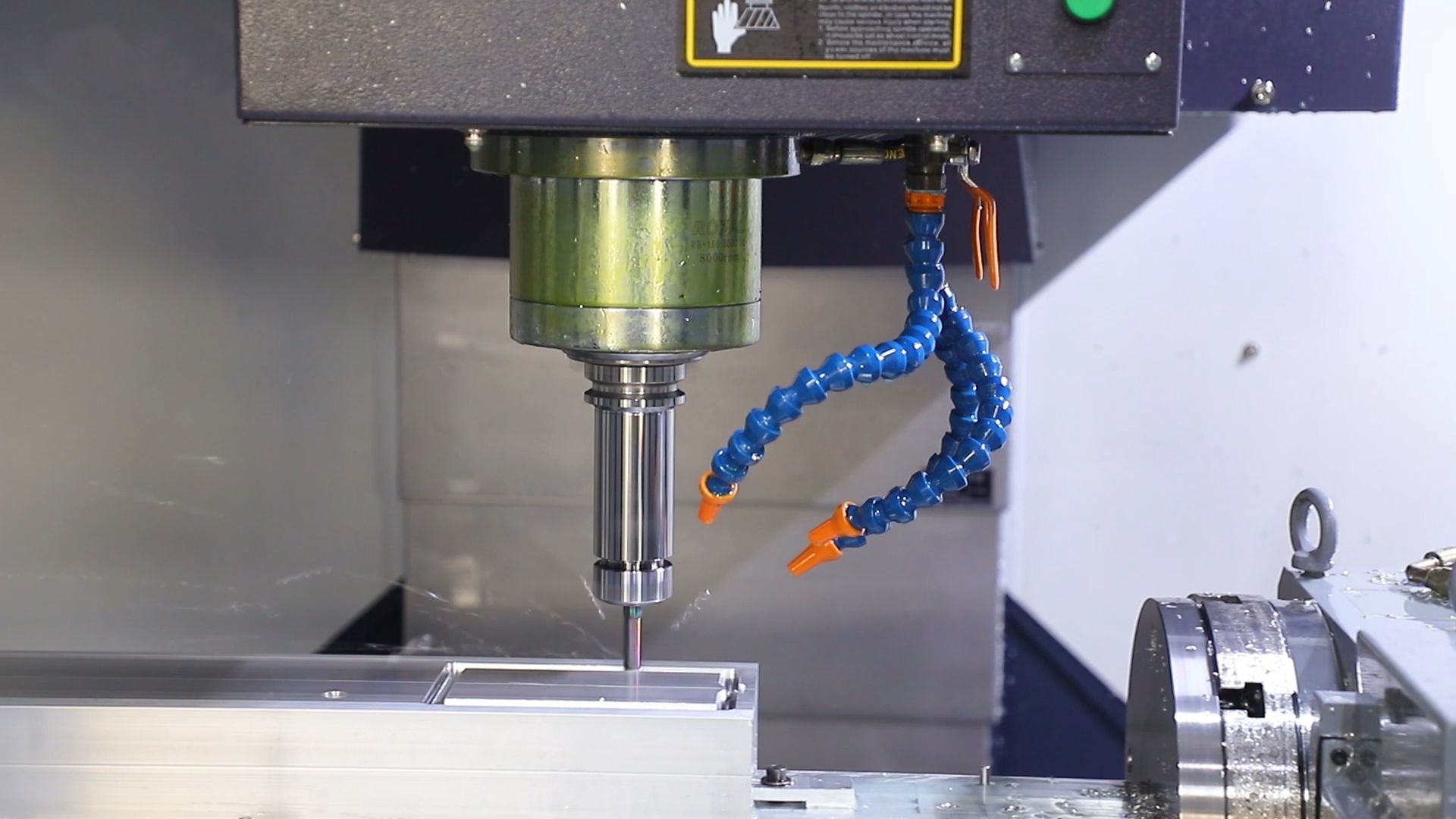

Usinage CNC
L'usinage CNC nous permet de réaliser des opérations de découpe, de perçage, de fraisage et autres opérations complexes de haute précision sur alliages d'aluminium. Ses avantages résident dans une précision et une régularité inégalées. Le mouvement des outils de coupe est contrôlé par ordinateur, ce qui permet de réaliser facilement des découpes complexes et de haute précision, difficiles à réaliser avec les procédés traditionnels.

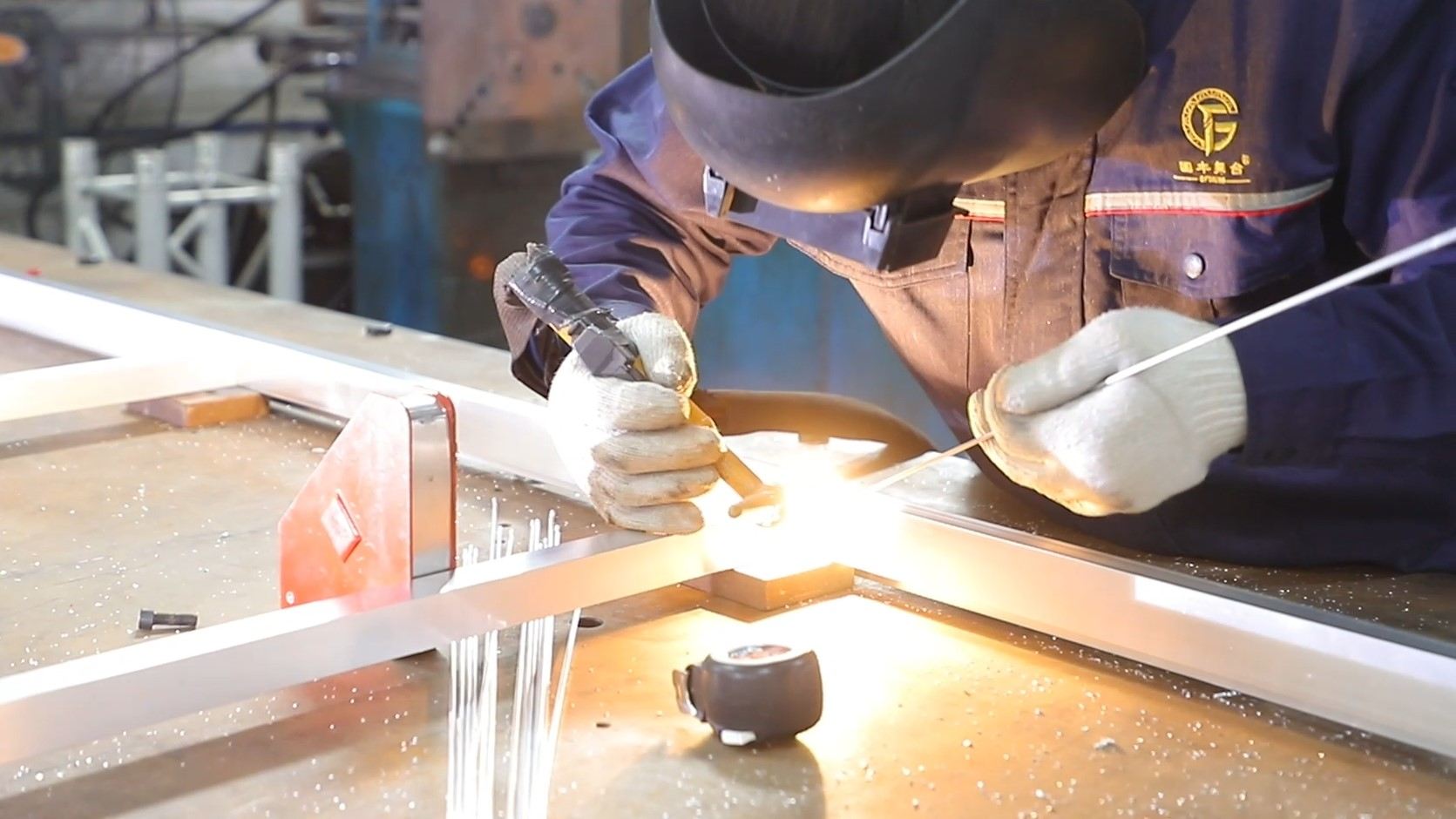

Soudage manuel
Malgré nos équipements automatisés de pointe, le soudage manuel reste le procédé de production incontournable chez GFtruss. Nos soudeurs sont des ouvriers hautement qualifiés, forts d'une solide expérience dans l'industrie de l'aluminium. Ils possèdent non seulement d'excellentes compétences en soudage, mais aussi une connaissance approfondie des propriétés des alliages d'aluminium.
Déploiement réussi

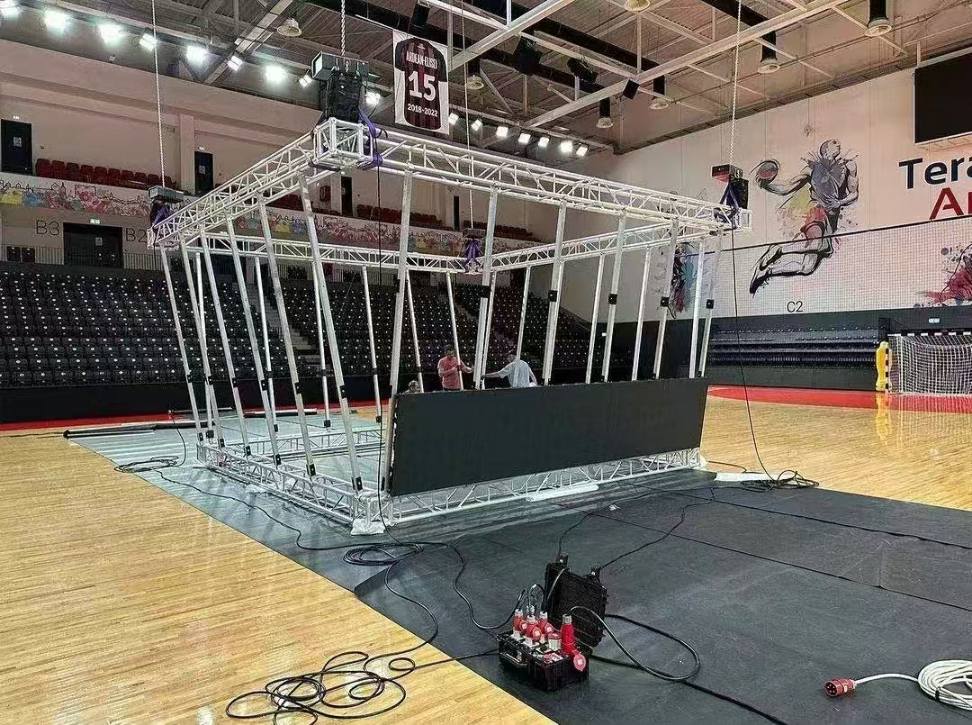

Comme le montre l'image, voici notre structure en aluminium pour écran de plafond à quatre côtés. Idéale pour les événements nécessitant une vue dégagée sous tous les angles, cette structure est conçue pour intégrer harmonieusement de grands écrans LED et offrir une expérience immersive au public.
Sa forme trapézoïdale unique assure une couverture visuelle complète et une meilleure expérience visuelle pour le public. La structure principale est constituée de poutres en aluminium haute résistance de 400 x 400 mm, assemblées par goupilles.
Ce système est très adaptable, car il peut accueillir des écrans de différents poids et tailles. Des concerts et matchs de basket aux grands événements, il offre une solution sûre pour une variété d'exigences.
-

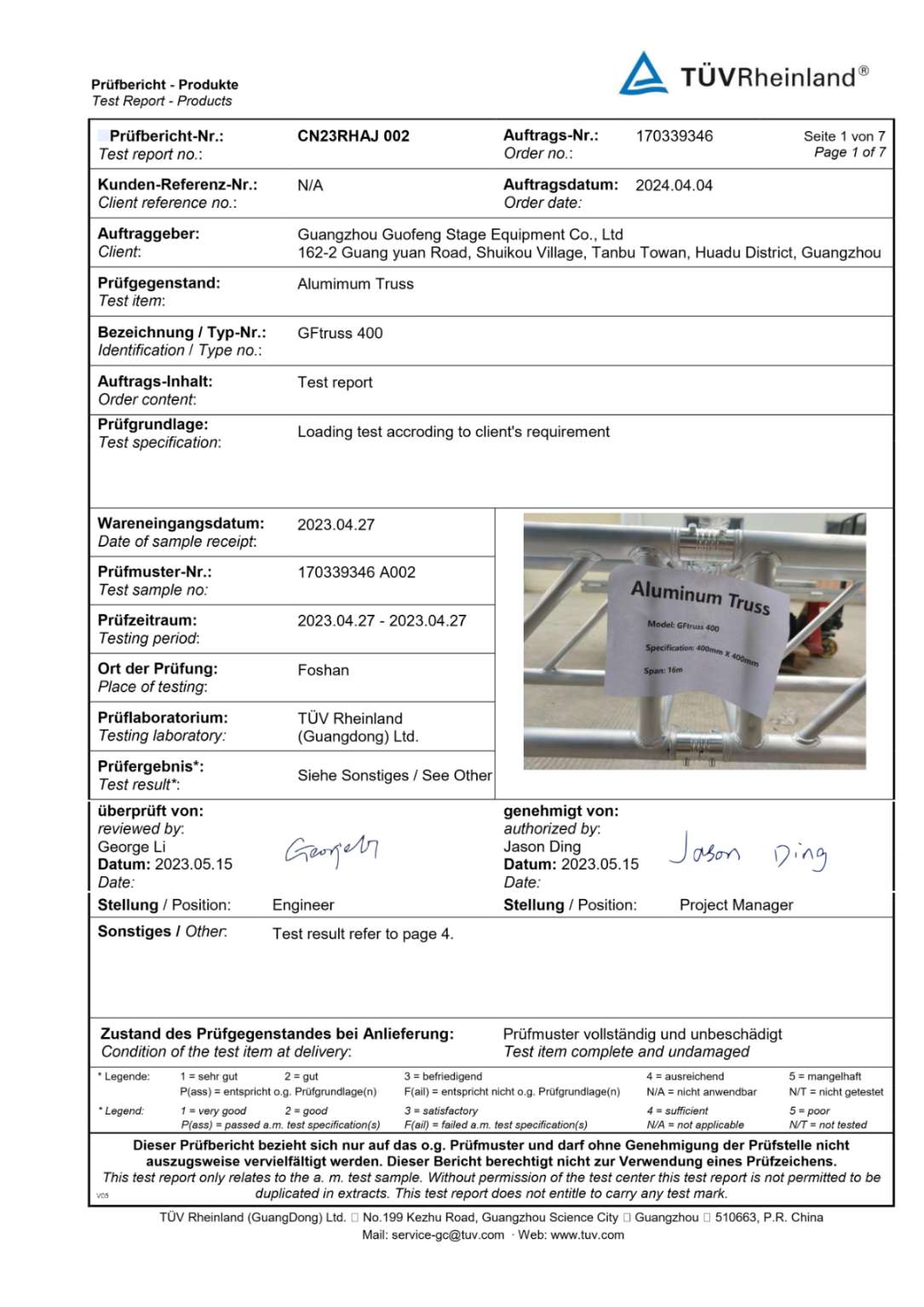

 | Tson document prouve la qualité supérieure de la ferme en aluminium 400x400mm de GFtruss, confirmant qu'elle répond aux normes internationales. Les données clés du rapport sont clairement montrerla capacité de charge exceptionnelle de la ferme à travers d'une portée de 16 mètres. Il a fonctionné de manière fiable et a maintenu sa stabilité lors de divers tests de charge. in Conditions réelles. Soumis à une charge uniformément répartie (UDL) allant jusqu'à 800 kg, la déflexion maximale n'était que de 129 mm. Lors d'un essai plus exigeant de charge ponctuelle centrale (CPL), la déflexion était de 126 mm pour une charge de 500 kg. Tous les rapports d'essai soulignent explicitement sa résistance structurelle et sa robustesse supérieures. GF-Truss utilise des données scientifiques pour vous assurer que cette ferme est entièrement capable de gérer les tâches de gréement et de construction pour des événements à grande échelle, des productions scéniques, des expositions et d'autres environnements professionnels, ce qui en fait un choix sûr et fiable. |
Cette structure est dotée d'une ossature en treillis boulonné de section 400 x 400 mm. Elle est composée de 6 poteaux, 3 poutres et 3 poutres diagonales cintrées. Sa conception privilégie la portance et la stabilité, avec des poutres capables de supporter une charge maximale de 800 kg, ce qui la rend idéale pour les applications lourdes et les équipements de grande envergure.
