Système d'éclairage extérieur intelligent : une structure de 8 × 8 × 6 m conçue pour les conditions réelles

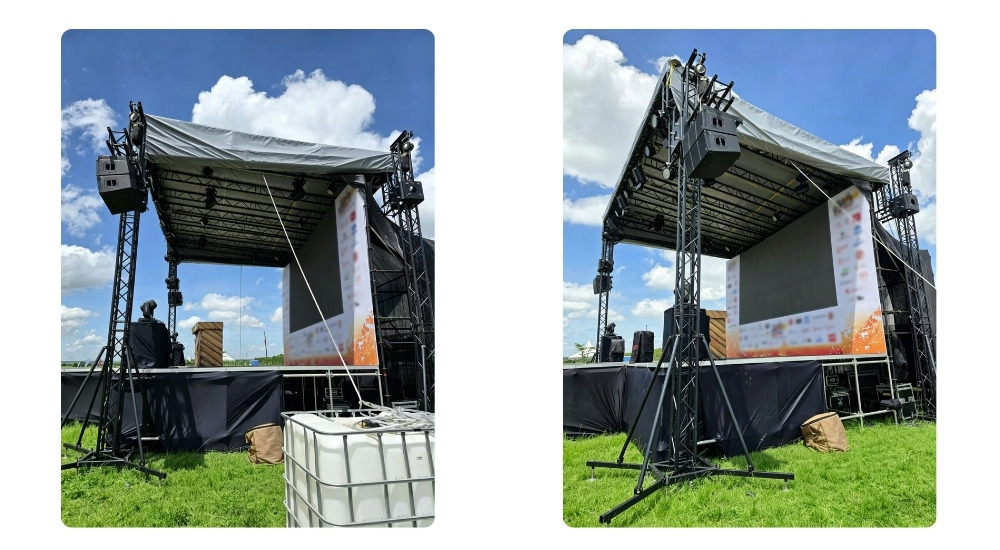

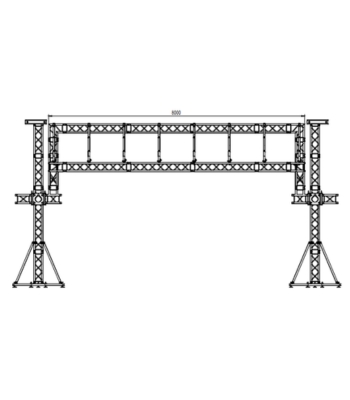

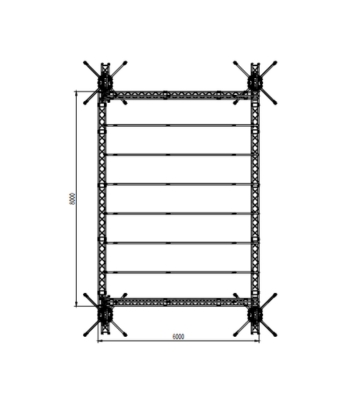

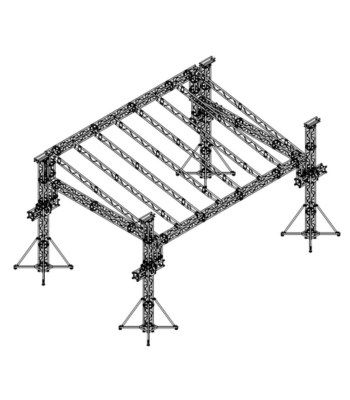

Le projet consiste en une structure d'éclairage de 8 mètres sur 8 et de 6 mètres de haut, construite à partir de nos structures caissons standard de 290 mm. Ce format est très apprécié pour les événements extérieurs de taille moyenne, car il offre suffisamment d'espace pour une installation professionnelle sans la complexité d'une structure de concert imposante. Notre objectif était simple : créer une structure d'éclairage facile à gérer tout en garantissant des performances fiables en extérieur. En privilégiant une toiture inclinée et des fondations robustes, nous avons réalisé une scène répondant à toutes les exigences de ce lieu en plein air.

Dans le cadre de projets récents, nous avons fourni des structures complètes centrées sur nos Systèmes de structures de scène et treillis en aluminiumCes systèmes, qui assurent stabilité et efficacité, permettent de supporter l'éclairage, les murs LED et les structures de toiture. Largement utilisés lors de concerts, de tournées et de productions de grande envergure, ils s'adaptent facilement à différentes configurations de salles tout en garantissant un fonctionnement fiable.

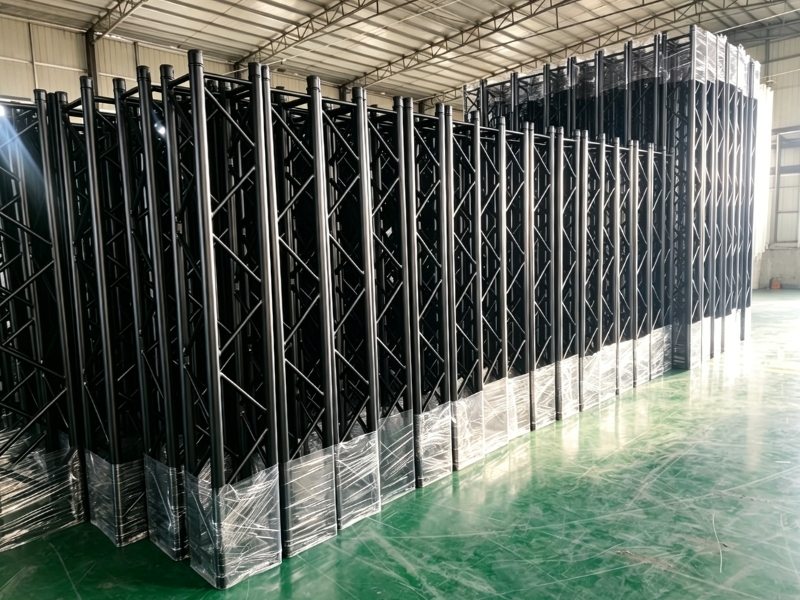

Fiabilité structurelle des treillis caissons de 290 mm

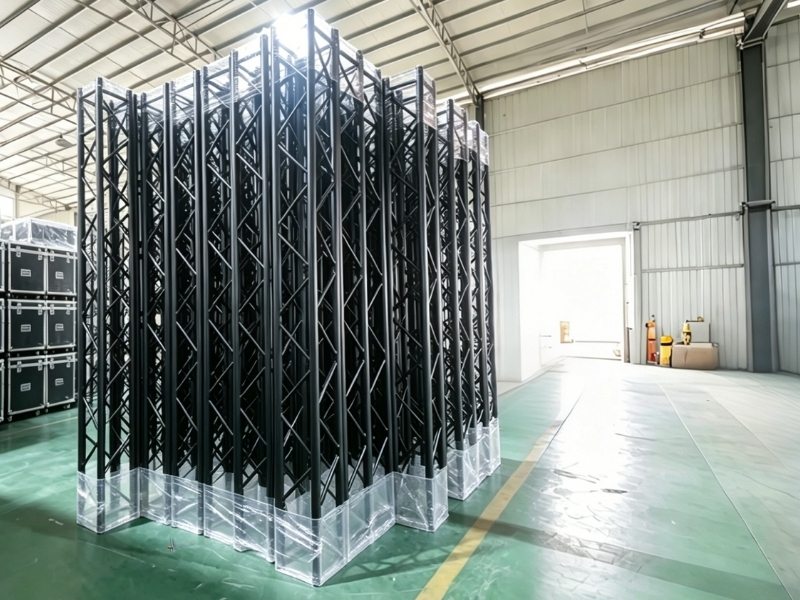

Le choix de la charpente est la décision la plus importante pour toute construction de cette envergure. Pour une portée de 8 mètres, nous avons fourni notre structure caisson de 290 mm Car c'est un outil indispensable dans le secteur. Il offre un excellent équilibre entre poids et robustesse, ce qui le rend idéal pour les structures portables.

• Alliage d'aluminium de haute qualité 6082-T6

Nous avons construit l'ensemble de cette structure d'éclairage en aluminium 6082-T6. Cet alliage a été choisi pour sa grande résistance aux contraintes extérieures. Suffisamment robuste pour garantir la rectitude des portées de 8 mètres, il est également assez léger pour faciliter l'assemblage.

• Profil carré pour la résistance à la torsion

La structure en caisson de 290 mm est conçue pour résister aux forces de torsion. Sur une toiture de 48 mètres carrés, cette caractéristique est essentielle pour garantir l'alignement parfait de la charpente. Elle offre un point de fixation solide pour la bâche et le matériel d'éclairage.

Caractéristiques architecturales et conception unique du toit

L'une des caractéristiques les plus marquantes de ce système de structure d'éclairage réside dans l'interaction entre la toiture et les piliers. Nous avons opté pour une conception qui s'éloigne d'un aspect totalement intégré afin de créer un ensemble plus intéressant visuellement et techniquement clair.

• L'interface du pilier détaché

Dans cette configuration précise, la toiture n'est pas fixée directement au sommet des piliers. Elle est légèrement surélevée, créant un petit espace qui lui donne l'apparence de flotter. Ce choix de conception subtil contribue à rendre l'ensemble de la structure d'éclairage moins cubique.

• Des lignes épurées sans superflu

Nous avons privilégié une conception aussi simple que possible. En exploitant les lignes intrinsèques de la charpente pour définir l'espace, nous avons créé une scène à l'allure professionnelle sous tous les angles. L'accent est mis sur la géométrie de l'aluminium et la forme fonctionnelle du toit en pente.

Intégrité des fondations du système de structure d'éclairage

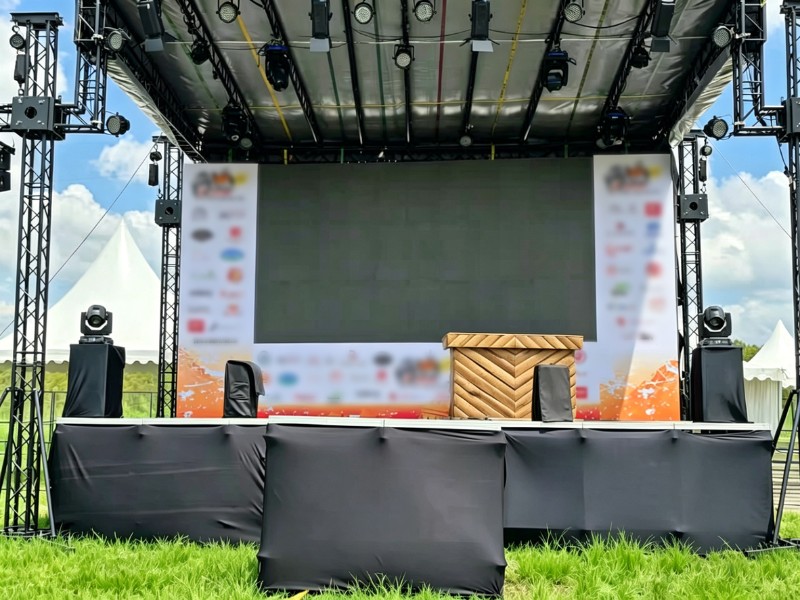

L'installation sur gazon présente des défis particuliers, car le sol n'est jamais parfaitement plat ni totalement stable. GF-Truss a résolu ce problème en proposant un système de fondation bien plus robuste qu'une simple plaque de base.

• Support de base en fer robuste

Nous avons suggéré au client d'opter pour une base en fer renforcé pour chacun des quatre piliers de la structure. Le poids du fer permet d'ancrer solidement le système de support d'éclairage et offre une plateforme très stable aux piliers. Ces bases sont conçues pour répartir le poids vertical de la structure de 6 mètres de haut et ainsi éviter qu'elle ne s'enfonce dans le sol meuble.

• Entretoises diagonales et supports latéraux

Pour assurer la stabilité latérale, nous avons équipé chaque pilier de la structure de tirants. Ces tirants relient la base métallique à un point plus haut des piliers. En créant un large triangle à chaque angle, nous avons garanti la verticalité de la structure d'éclairage et sa résistance aux oscillations dues au vent ou aux mouvements du matériel.

• Mise à niveau précise grâce à des pieds réglables

Ces stabilisateurs sont équipés de pieds réglables. Cela a permis à nos clients de niveler l'ensemble du système avec une grande précision. Même si le terrain est légèrement en pente, les pieds réglables peuvent être ajustés pour garantir que les quatre piliers de la charpente soient parfaitement verticaux et que la grille de toiture soit d'équerre.

Garantie de sécurité grâce au ballast et au chargement des équipements

La sécurité est toujours notre priorité absolue lorsque nous fournissons du matériel destiné à un usage extérieur. Pour ce projet de 8 mètres sur 8, nous avons élaboré un plan précis de contrepoids et de gestion des charges afin de garantir la stabilité de la structure d'éclairage.

• Accessoires de ballast dédiés

Ce système de structure d'éclairage utilise des réservoirs de ballast à eau intégrés à une armature en acier renforcé, assurant à la fois le poids et la protection structurelle. La cage métallique extérieure garantit la stabilité du réservoir sous charge et prévient les dommages lors du transport et de la manutention. Cette conception permet un contrepoids stable et uniformément réparti, améliorant ainsi la sécurité globale en extérieur.

• Capacité de charge pour les équipements techniques

Bien qu'il s'agisse d'une structure d'éclairage de taille moyenne, la structure caissonnée de 290 mm a été conçue pour supporter une quantité importante d'équipements. Nous avons veillé à prévoir une capacité suffisante pour suspendre un écran LED à l'arrière et des haut-parleurs, ainsi que des projecteurs, sur les poutres avant et latérales.

Drainage fonctionnel et gestion des eaux pluviales grâce au système

Le choix d'un toit en pente s'explique principalement par sa capacité à gérer les aléas liés à la pluie. En extérieur, la gestion du drainage est un facteur déterminant pour le bon déroulement d'un événement.

• Ruissellement d'eau assisté par gravité

La conception inclinée du toit permet à la pluie de s'écouler immédiatement vers l'arrière de la structure. Ceci évite les fortes pluies sur la canopée, principale cause de fragilisation des systèmes de charpente d'éclairage extérieur. En assurant un drainage optimal, nous protégeons l'intérieur de la scène des gouttes et de l'humidité.

Raccord de canopée en PVC haute tension

Une toile de toit en PVC argenté, réalisée sur mesure pour cet espace de 8 mètres sur 8, est tendue à la perfection sur la structure en caissons de 290 mm. Cette tension est essentielle pour assurer un drainage optimal durant l'événement.

Ce système de structure d'éclairage de 8 × 8 × 6 m illustre la fiabilité d'une conception simple en conditions extérieures réelles. De la structure à la fondation en passant par la toiture, chaque élément est conçu pour résister aux aléas du terrain, comme les irrégularités du sol et la pluie, garantissant ainsi un système facile à utiliser et durable.
