Anatomie d'une structure scénique en aluminium : explication des cordes, des entretoises et des connecteurs

Une structure de scène est bien plus qu'un simple cadre en aluminium. C'est un élément essentiel. structure en treillis d'aluminium Conçues pour résister à des forces complexes, notamment la compression, la tension, le cisaillement et la torsion, les structures de scène nécessitent une compréhension approfondie de leurs composants. Pour les organisateurs d'événements et les responsables des achats, une connaissance superficielle de ces composants représente un handicap. Ce guide complet propose une analyse détaillée de l'anatomie d'une structure de scène, de la physique de ses composants et de la logique d'ingénierie qui sous-tend les méthodes d'assemblage assurant la stabilité de votre spectacle. Pour appréhender les principes fondamentaux de ces structures, nous vous recommandons de commencer par notre guide d'introduction : Qu'est-ce qu'un système de structure de scène et comment fonctionne-t-il ?

Qu’est-ce qui définit une structure en treillis d’aluminium professionnelle ?

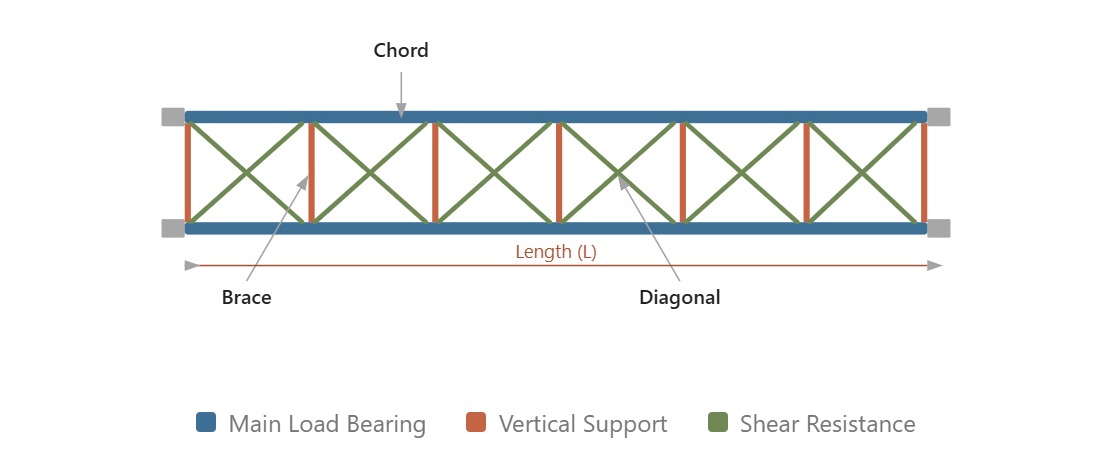

Une structure de scène de qualité professionnelle est un cadre structurel modulaire composé principalement de quatre éléments d'ingénierie distincts : les cordes (les éléments longitudinaux), les entretoises (les tubes de support verticaux), les diagonales (le treillis triangulé résistant au cisaillement) et une interface de connexion (soit boulon-plaque, soit emboîtable-conique).

Ces composants sont soudés avec précision à partir d'un alliage d'aluminium 6082-T6 à haute résistance. L'intégrité structurelle de la structure est assurée par la triangulation de ces tubes, permettant ainsi de dissiper les contraintes localisées sur toute la portée et d'éviter toute rupture structurelle catastrophique sous l'effet de fortes charges ponctuelles ou réparties.

Membrures de charpente en aluminium : capacité de charge et spécifications techniques

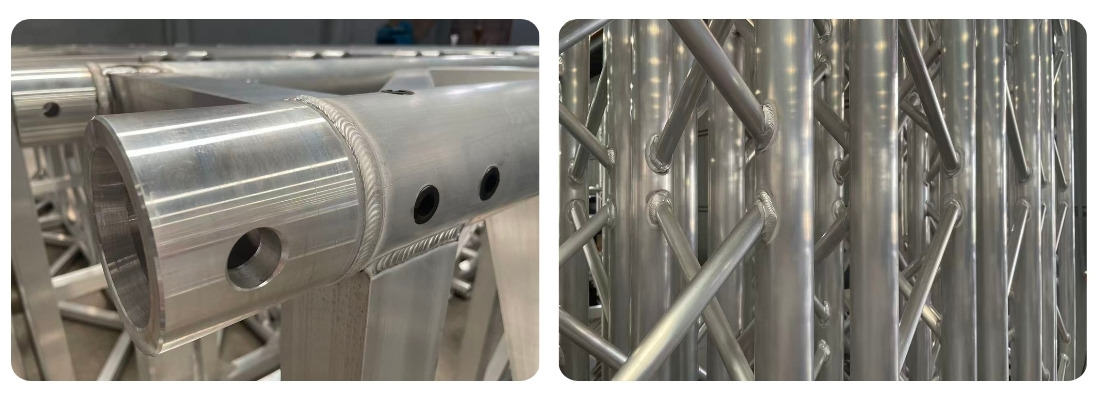

Les membrures (aussi appelées tubes principaux) sont les quatre éléments longitudinaux qui forment les extrémités de la ferme. En termes d'ingénierie, elles jouent le rôle des « fibres extérieures » d'une poutre. Qu'il s'agisse d'une poutre carrée standard ou d'une ferme de toiture complexe en aluminium, ce sont les membrures qui supportent l'essentiel de la pression.

Gestion de la chargeLorsqu'une structure à treillis supporte une charge verticale descendante en son milieu, des forces de flexion apparaissent. Les membrures supérieures résistent principalement à la compression, tandis que les membrures inférieures supportent les forces de traction. Cette répartition des charges permet au treillis d'atteindre une résistance élevée tout en conservant une conception légère. Les membrures du treillis doivent présenter une épaisseur suffisante pour résister au flambement local, phénomène où la paroi du tube se déforme sous la pression.

Spécifications détailléesLes structures carrées standard pour salles de concert (par exemple, séries 290 mm ou 400 mm) utilisent généralement des tubes de 50 mm (2 pouces) de diamètre et de 3 mm d'épaisseur. Lors de la conception d'une structure et d'un système d'éclairage, les dimensions précises des cordes détermineront les limites de charge. Pour en savoir plus sur les largeurs standard du secteur, consultez… Quelle est la largeur d'une structure d'éclairage ? Le guide ultime pour choisir une structure d'éclairage.

Intégrité de surfaceToute bosse, rayure ou entaille d'une profondeur supérieure à 10 % de l'épaisseur de la paroi du câble entraîne la mise hors service immédiate. De tels dommages créent une zone de concentration de contraintes où une fissure peut se propager, provoquant une rupture soudaine.

Contreventements et diagonales en treillis d'aluminium : la logique de la triangulation

Si les cordes représentent la colonne vertébrale, les entretoises et les diagonales sont les côtes et les muscles qui empêchent la structure en treillis de se déformer.

Contreventements verticauxCes tubes sont soudés perpendiculairement aux membrures. Leur rôle principal est de maintenir la section carrée ou triangulaire de la structure. Ils garantissent que les quatre membrures fonctionnent de concert plutôt que comme quatre tubes flexibles indépendants.

DiagonalesIl s'agit du composant le plus mal compris. Les tubes diagonaux sont responsables de la gestion des forces de cisaillement. structure d'éclairage en aluminium à charge élevéeCes diagonales sont essentielles au maintien de la stabilité lorsque des têtes mobiles sont fixées. Lorsqu'une charge se déplace sur la structure, les diagonales transfèrent cette énergie des membrures aux supports.

Modèles de soudageDans les fabrications de haute qualité, les diagonales sont positionnées de manière à former un motif continu en « N » ou en « W » de triangles. Le triangle étant la seule forme géométrique indéformable sans modification de la longueur de ses côtés, ce motif crée une structure extrêmement rigide qui empêche la torsion de la charpente sous l'effet de charges excentrées, comme un écran LED lourd légèrement incliné.

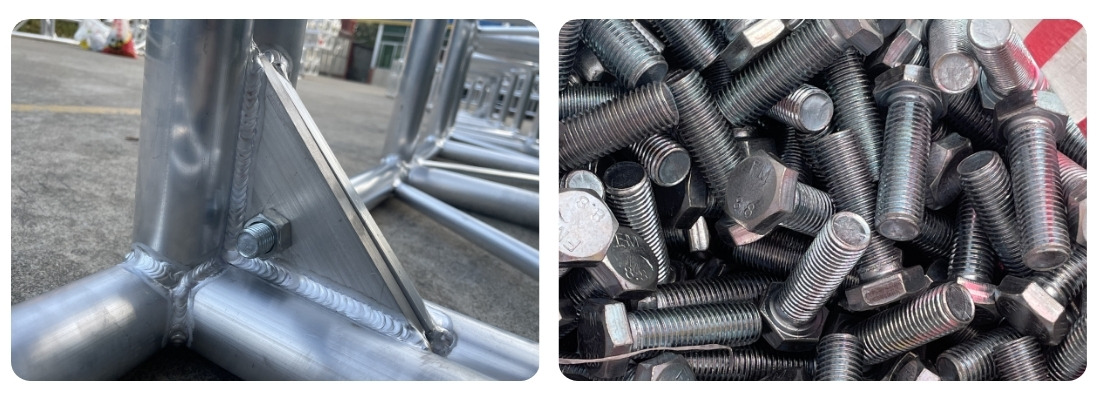

Assemblage par boulonnage : Rigidité à haute résistance à la traction pour charges lourdes

Le système Bolt représente la « vieille garde » du secteur, plébiscité pour son extrême robustesse dans les installations fixes et les projets d'ingénierie de très grande envergure.

plaques d'extrémitéLes fermes à boulons sont constituées de plaques d'extrémité en aluminium de 8 à 10 mm d'épaisseur, soudées aux membrures. La précision du cordon de soudure est ici primordiale. Nous utilisons un procédé de soudage TIG manuel de haute précision pour garantir une pénétration optimale, transformant ainsi la membrure en une pièce d'aluminium monobloc.

Accessoires de fixationLa résistance d'une fixation dépend de celle du boulon. Les systèmes professionnels exigent des boulons en acier haute résistance de classe 8.8 ou 10.9. Ces boulons sont conçus pour résister à des contraintes de cisaillement et de traction spécifiques.

Dispositifs de protection contre les vibrationsLes structures de scène sont souvent soumises à des vibrations basse fréquence provenant des caissons de basses. Ces vibrations peuvent desserrer les écrous standards. Les systèmes de boulonnage professionnels utilisent des écrous, des rondelles et des rondelles élastiques pour exercer une pression constante sur le filetage, garantissant ainsi le maintien de l'écrou en place pendant toute la durée d'une longue tournée.

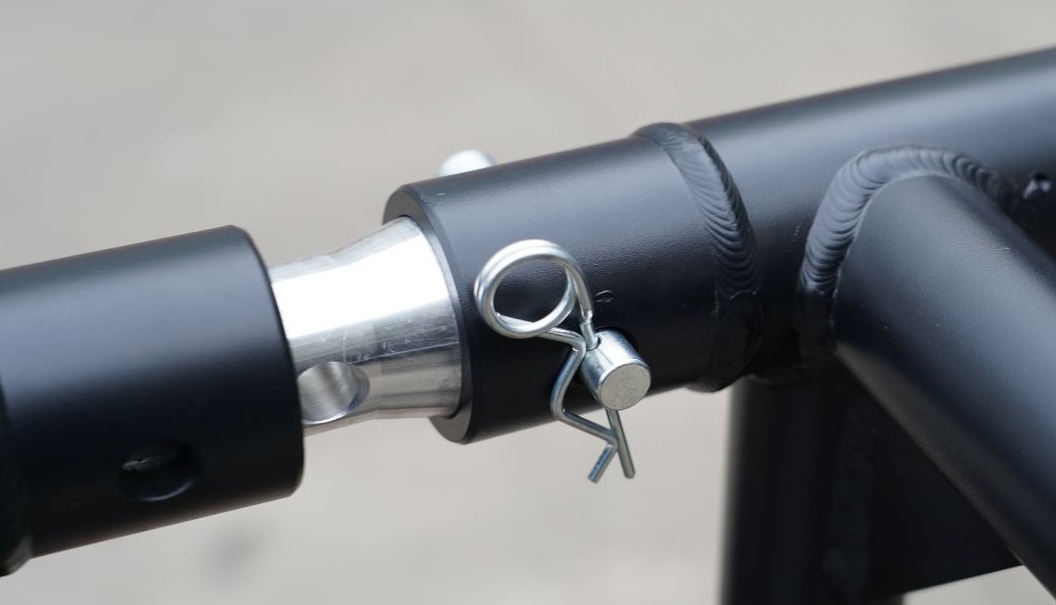

Système de treillis Spigot : Précision et rapidité

Le système Spigot est devenu la norme mondiale en matière de location grâce à sa connexion « zéro-play ».

CoupleursIl s'agit d'un insert en aluminium massif de forme conique. La conicité est essentielle : lorsque la goupille est enfoncée dans le trou, les deux sections de la structure sont serrées l'une contre l'autre avec une force considérable. Ceci crée un assemblage par emboîtement forcé qui donne l'impression d'une seule pièce de métal continue, contrairement aux anciens systèmes de boulons qui ne permettent pas toujours un affleurement parfait.

ÉpinglesLes goupilles doivent être coniques pour correspondre exactement à l'alésage interne du coupleur. Un signe courant de mauvaise qualité d'une structure est la présence de trous de goupilles ovalisés, ce qui peut se produire lorsque le matériau est trop mou ou que l'ajustement de la connexion n'est pas précis.

Clips en RDans un système de poutre à tenon et mortaise, le clip en R est essentiel. Tandis que le frottement de la goupille conique supporte la charge, le clip en R empêche la goupille de se déloger en cas de chocs accidentels ou de fortes vibrations. En levage professionnel, l'absence d'un clip en R est considérée comme une grave infraction aux règles de sécurité.

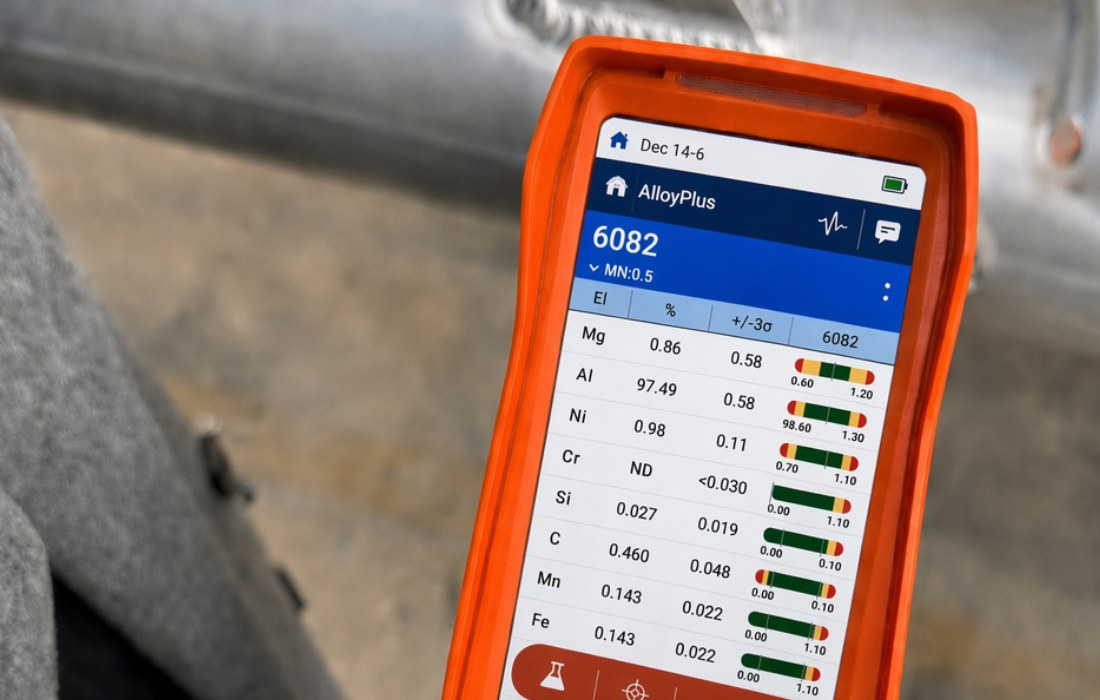

Aluminium 6082-T6 ou 6061-T6 : lequel est le meilleur pour les structures de scène ?

Bien que certains marchés utilisent souvent le 6061, la norme internationale pour le tourisme (et notre matériau préféré) est le 6082-T6. Ce choix est crucial car il offre une résistance à la traction ultime nettement supérieure.

Composition chimiqueL'acier 6082 contient des teneurs plus élevées en manganèse et en silicium. Cette différence structurelle le rend beaucoup plus résistant aux contraintes localisées et lui confère une résistance à la traction (UTS) supérieure.

Zone affectée par la chaleurL'aluminium perd de sa résistance lors du soudage. L'alliage 6082-T6 peut recouvrer une grande partie de ses propriétés structurelles après soudage grâce à un traitement thermique approprié. De ce fait, les joints soudés des structures en aluminium conservent une résistance comparable à celle des tubes eux-mêmes.

Trempe T6Le T6 n'est pas qu'une simple étiquette ; il s'agit d'un traitement thermique en plusieurs étapes comprenant une mise en solution et un vieillissement artificiel. Ce procédé transforme l'aluminium mou en un matériau structurel capable de supporter des charges importantes.

Résumé : Principaux points techniques à retenir

l Stabilité géométrique : Le laçage diagonal est l'élément le plus critique pour prévenir la rupture par cisaillement et la torsion.

l Supériorité du matériau : L'aluminium 6082-T6 offre une limite d'élasticité nettement supérieure à celle des autres matériaux utilisés pour la fabrication de structures en treillis.

l Physique des assemblages : les systèmes à boulons privilégient la rigidité pour les longues portées, tandis que les systèmes à tenon privilégient la vitesse et la précision.

l Dispositifs de sécurité matériels : La sécurité ne réside pas uniquement dans les tubes, mais aussi dans les fixations. L’utilisation de boulons en acier de qualité inférieure à 8.8 ou de goupilles en acier allié trempé constitue une violation des normes internationales de sécurité en matière de gréement.

FAQ

Q : Pourquoi est-ce que je vois de petites fissures autour des joints de soudure de mes diagonales ?

A : Ce sont des fissures de contrainte, signe de rupture par fatigue. L'aluminium a une durée de vie limitée en fatigue. Si une structure a été surchargée ou soumise à des années de tournées intensives, les soudures finiront par céder. Toute fissure visible, même minime, implique que la section de structure doit être immédiatement détruite et remplacée.

Q : Qu’est-ce que la « déviation » et quelle valeur est acceptable ?

A : La flèche correspond à la déformation (courbure ou affaissement) d'une travée de ferme sous charge. Chaque ferme possède une limite de flèche calculée (généralement L/100 ou L/150). Si votre ferme a atteint sa limite de flèche, cela ne signifie pas qu'elle va se rompre immédiatement, mais qu'elle ne se comporte plus comme une poutre classique et que vous entrez dans la zone dangereuse.

Q : Comment la charge du vent affecte-t-elle les composants de ma charpente extérieure ?

A: La charge du vent peut engendrer des contraintes supplémentaires sur les éléments de charpente extérieure, notamment les membrures principales, les contreventements et les assemblages. Un système correctement conçu, doté d'un contreventement adapté, contribue à garantir la stabilité et la sécurité en extérieur.
